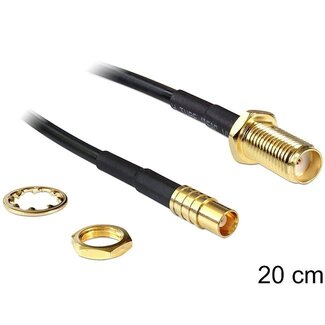

Kabel SMA - MCX- Steckverbinder: SMA weiblich - MCX weiblich
- geeignet für (Panel-)Einbau (Gewinde auf der SMA-Seite)
- Kabeltyp: RG-174
- Kabelfarbe: schwarz
- Impedanz: 50 Ohm
SMA-Steckverbinder
Der SMA-Steckverbinder ist ein schraubbarer, kompakter koaxialer RF-Steckverbinder, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde. Neben den Standard-SMA-Steckverbindern gibt es auch Reverse Polarity SMA-Steckverbinder (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckverbinders, bei der der innere Stift die Geschlechter tauscht. SMA-Steckverbinder sind nicht kompatibel mit RP-SMA-Steckverbindern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig auch bei Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden.

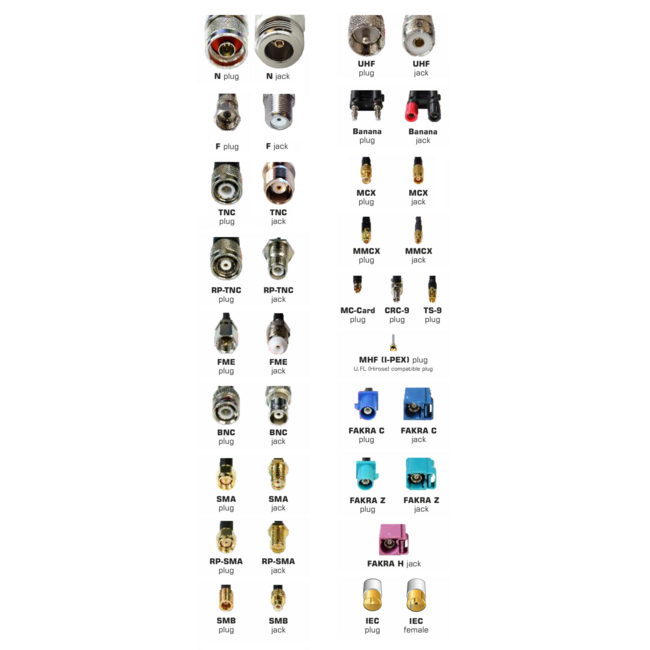

Insgesamt gibt es 4 Arten von SMA-Steckverbindern:
- SMA männlich (Stift innen, Gewinde innen)
- SMA weiblich (Buchse innen, Gewinde außen)
- RP-SMA männlich (Buchse innen, Gewinde innen)
- RP-SMA weiblich (Stift innen, Gewinde außen)
MCX/MMCX-Steckverbinder
Der MCX (Micro Coaxial) Steckverbinder ist ein vergoldeter RF-Steckverbinder, der dem SMB-Steckverbinder ähnelt, jedoch 30 % schmaler ist (Durchmesser 3,6 mm). Meistens hat der MCX-Steckverbinder eine Impedanz von 50 Ohm, selten auch 75 Ohm. Neben MCX gibt es auch den noch kleineren MMCX-Steckverbinder. Beide werden hauptsächlich verwendet, um externe Antennen mit GPS-Empfängern zu verbinden. Außerdem sind MCX- und MMCX-Anschlüsse üblich bei USB DVB-T Tunern für Computer und Laptops, um externe Antennen anzuschließen. Auch der externe Antennenanschluss der Apple Airport Extreme Base Station verwendet eine MCX-Verbindung.
