SMA (w) - TNC (m) Adapter - 50 Ohm

Dieser Adapter ermöglicht die Verbindung eines Kabels oder Geräts mit SMA-Stecker mit einem Kabel oder Gerät mit TNC-Anschluss. Er eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Decoder und verschiedene andere Geräte mit Antennenanschluss.

SMA-Stecker

Der SMA-Stecker ist ein schraubbarer, kompakter Koaxial-RF-Stecker, der in den 1960er Jahren entwickelt wurde und eine Impedanz von 50 Ohm aufweist.

Reverse Polarity SMA-Stecker

Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechtsrichtung wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss findet sich häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne. Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

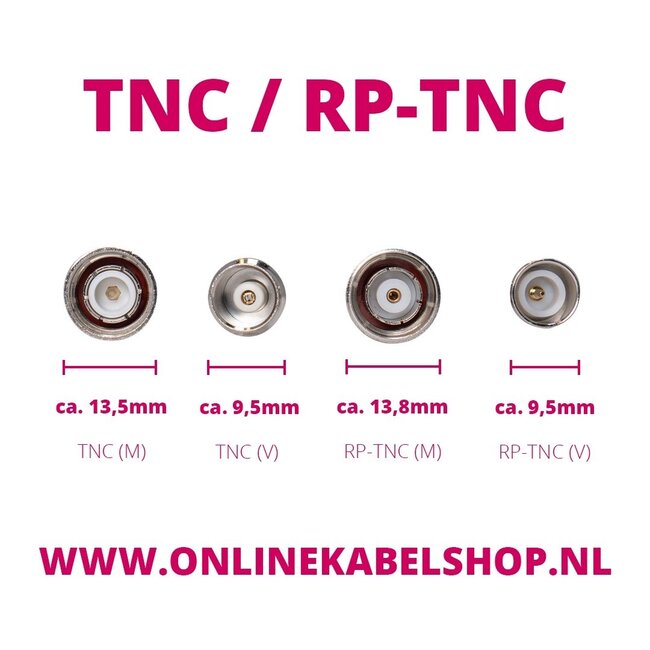

TNC-Stecker

Der TNC-Stecker ist eine in den 1950er Jahren entwickelte schraubbare Version des BNC-Steckers. Der Stecker hat in der Regel eine Impedanz von 50 Ohm, ist aber (selten) auch als 75-Ohm-Stecker erhältlich. Der TNC-Stecker eignet sich am besten für Anwendungen von 0 bis 11 GHz und bietet eine bessere Leistung als der BNC-Stecker bei Mikrowellenfrequenzen.

Reverse Polarity TNC-Stecker

Neben den Standard-TNC-Steckern gibt es auch Reverse Polarity TNC-Stecker (RP-TNC). Dabei handelt es sich um eine Variante des TNC-Steckers, bei der der innere Stift die Geschlechtsrichtung wechselt. TNC-Stecker sind nicht kompatibel mit RP-TNC-Steckern, aber es sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)TNC-Anschluss ist ebenfalls häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von TNC-Steckern:

• TNC männlich (Stift innen, Gewinde innen)
• TNC weiblich (Buchse innen, Gewinde außen)
• RP-TNC männlich (Buchse innen, Gewinde innen)
• RP-TNC weiblich (Stift innen, Gewinde außen)

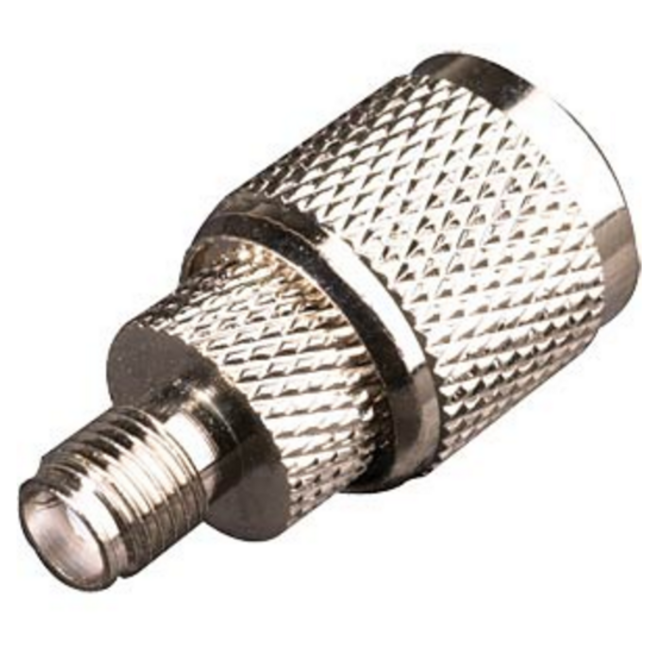

Spezifikationen SMA (w) - TNC (m) Adapter - 50 Ohm

• Stecker: SMA (weiblich) - TNC (männlich)
• Ausführung: gerader Adapter
• Impedanz: 50 Ohm
• Lieferumfang: 1x Adapter
• Konformität: RoHS
• Farbe: grau
• Garantie: 2 Jahre
