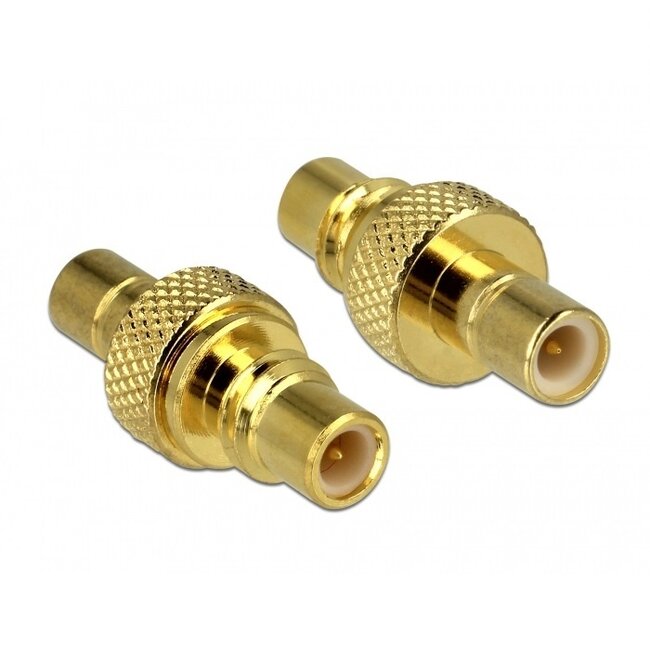

SMB (w) - SMC (w) Adapter - 50 Ohm

Dieser Adapter ermöglicht die Verbindung eines Kabels oder Geräts mit SMB-Stecker mit einem Kabel oder Gerät mit SMC-Stecker. Er eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Decoder und verschiedene andere Geräte mit Antennenanschluss.

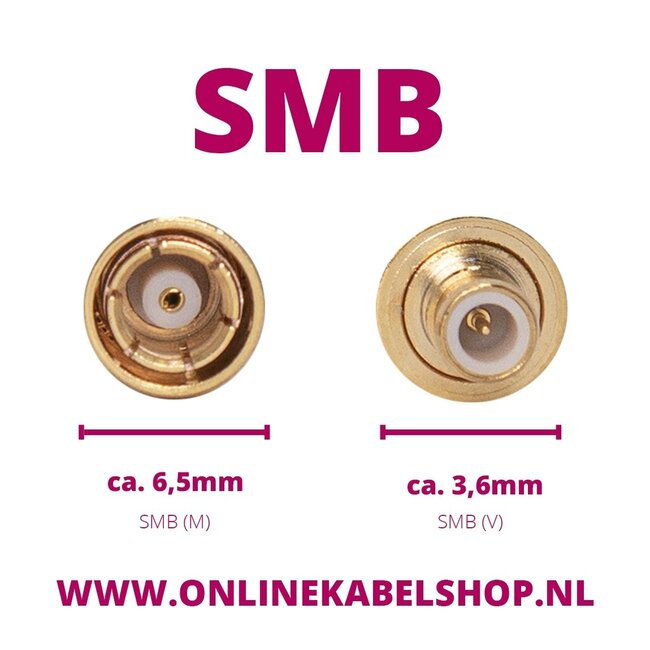

SMB-Stecker

Der SMB-Stecker, die B-Version des SMA-Steckers, ist schmaler als ein SMA-Stecker. Zudem ist der Stecker steckbar und nicht verschraubbar. SMB-Stecker sind in 50 Ohm und 75 Ohm Ausführungen erhältlich. Der SMB weibliche Stecker hat einen Stift in der Mitte, während der SMB männliche Stecker eine Buchse besitzt. Der männliche Stecker ist größer und wird über den weiblichen gesteckt.

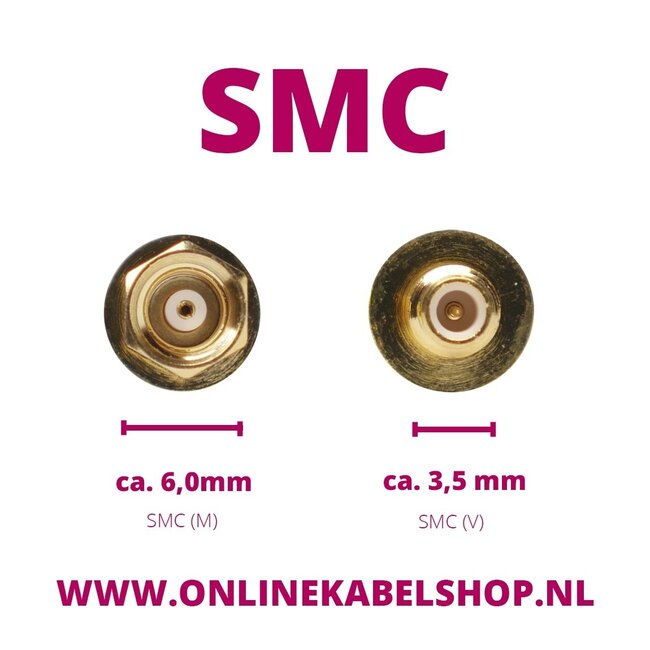

SMC-Stecker

Der SMC-Stecker, was für SubMiniature version C steht, ist ein kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde. Der SMC-Stecker verwendet einen #10-32 UNF Schraubtyp. Weibliche SMC-Stecker haben einen Stift in der Mitte, männliche SMC-Stecker eine Buchse in der Mitte. Dadurch unterscheiden sich diese Stecker in der Geschlechtszuordnung von anderen RF-Steckern.

Technische Daten SMB (w) - SMC (w) Adapter - 50 Ohm

• Steckertypen: SMB (weiblich) - SMC (weiblich)
• Bauform: gerader Adapter
• Impedanz: 50 Ohm
• Lieferumfang: 1x Adapter
• Frequenzbereich: bis 6 GHz
• VSWR (Voltage Standing Wave Ratio): 1,45 / 1 GHz
• Länge: 19,5 mm
• Durchmesser: 8 mm
• Betriebstemperatur: -55 °C bis +155 °C
• Gehäusematerial: Messing (vergoldet)
• Konformität: RoHS
• Farbe: Gold
• Garantie: 2 Jahre
