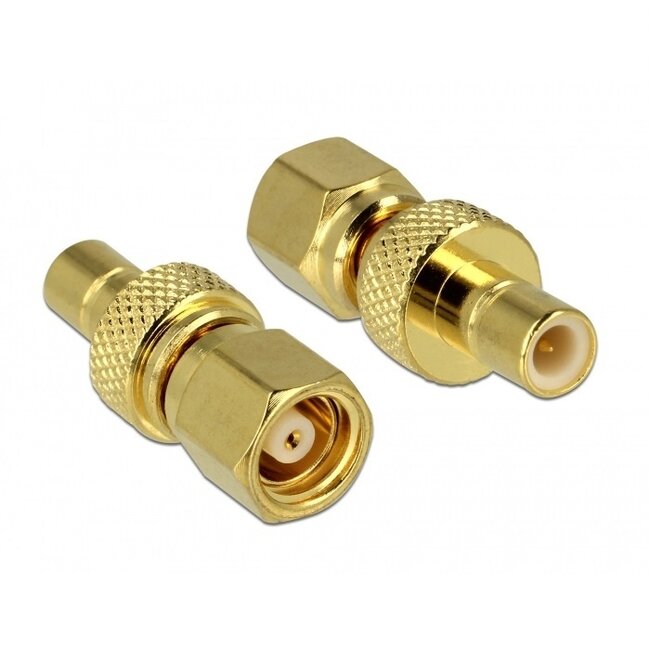

SMB (w) - SMC (m) Adapter - 50 Ohm

Dieser Adapter ermöglicht die Verbindung eines Kabels oder Geräts mit SMB-Stecker mit einem Kabel oder Gerät mit SMC-Anschluss. Sie können diesen Adapter beispielsweise für Antennen, Modems, Router, (Satelliten-)Decoder und verschiedene andere Geräte mit Antennen verwenden.

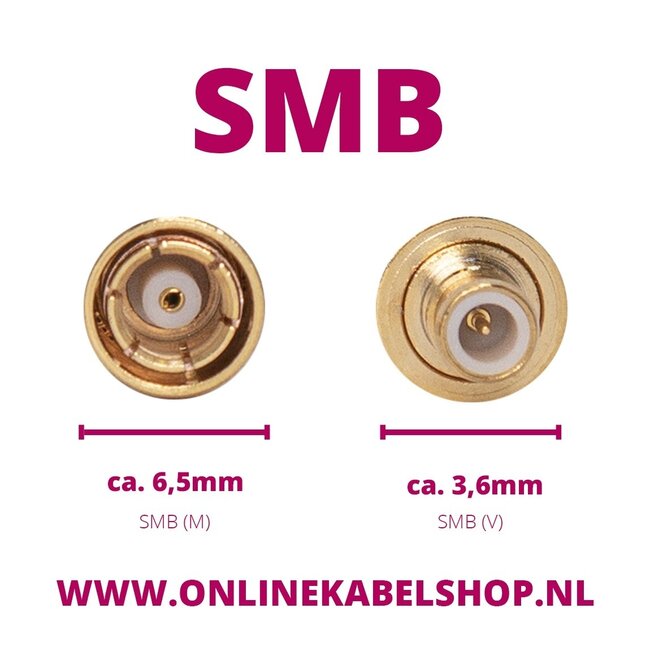

SMB-Stecker

Der SMB-Stecker, die B-Version des SMA-Steckers, ist schmaler als ein SMA-Stecker. Zudem ist der Stecker steckbar und nicht verschraubbar. SMB-Stecker sind in 50 Ohm und 75 Ohm Ausführungen erhältlich. Der SMB-Stecker weiblich hat einen Stift in der Mitte, während der SMB-Stecker männlich eine Buchse besitzt. Der männliche Stecker ist größer und wird über den weiblichen gesteckt.

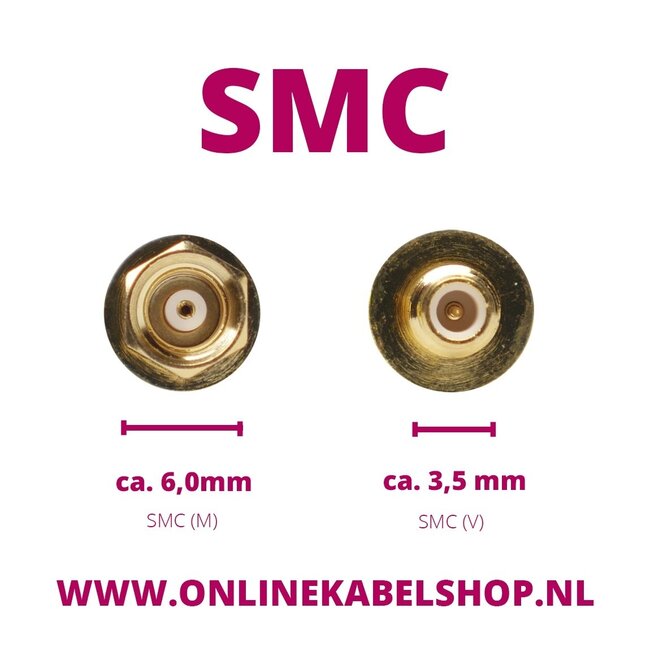

SMC-Stecker

Der SMC-Stecker, was für SubMiniature version C steht, ist ein kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde. Der SMC-Stecker verwendet einen #10-32 UNF Schraubtyp-Stecker. Weibliche SMC-Stecker haben einen Stift in der Mitte, männliche SMC-Stecker eine Buchse in der Mitte. Dadurch unterscheiden sich diese Stecker in der Geschlechtskennung von anderen RF-Steckern.

Technische Daten SMB (w) - SMC (m) Adapter - 50 Ohm

• Steckertypen: SMB (weiblich) - SMC (männlich)
• Ausführung: gerader Adapter
• Impedanz: 50 Ohm
• Lieferumfang: 1x Adapter
• Frequenzbereich: bis 6 GHz
• VSWR (Voltage Standing Wave Ratio): 1,45 / 1 GHz
• Länge: 22 mm
• Durchmesser: 6,2 mm
• Betriebstemperatur: -55 °C bis +155 °C
• Gehäuse: Messing (vergoldet)
• Konformität: RoHS
• Farbe: Gold
• Garantie: 2 Jahre
