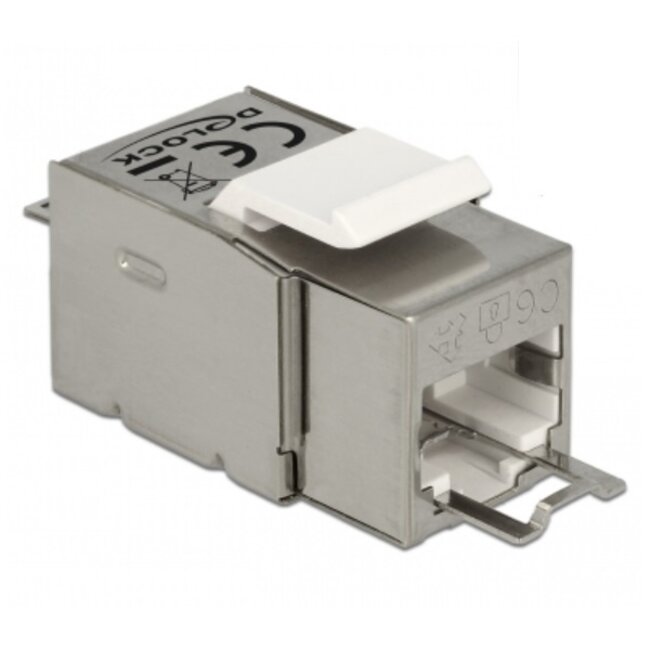

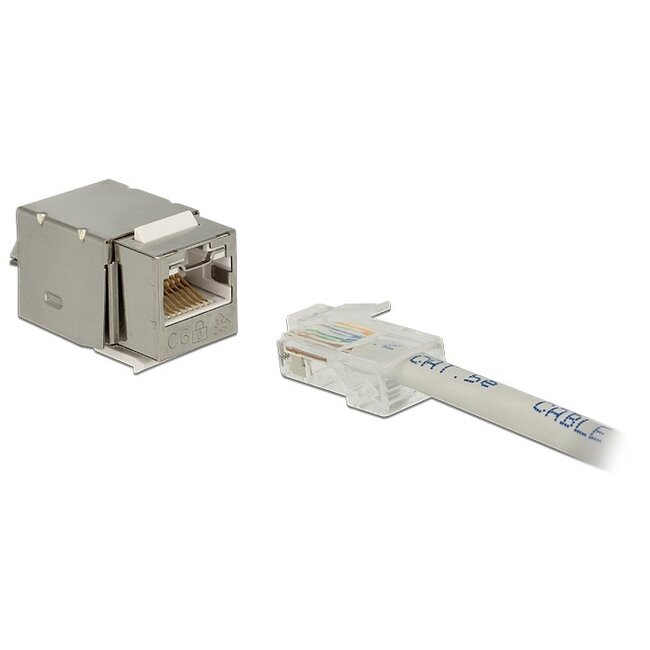

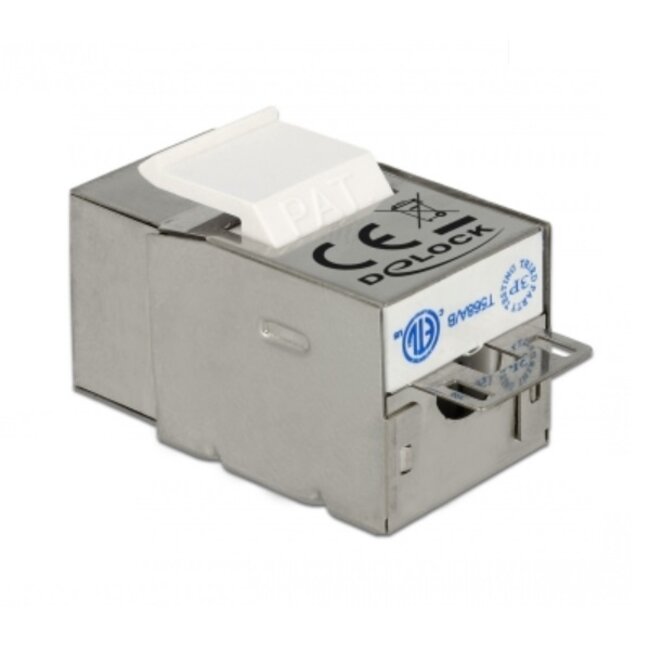

STP CAT6 Gigabit Keystone Modul RJ45 (gesichert) - LSA (werkzeuglos)

Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Port, z.B. eine Wandsteckdose oder ein Patchpanel, mit einer RJ45-Verbindung auszustatten.

Eigenschaften:

• integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Standardmodulgröße: 17,3 mm breit
• mit gesicherter RJ45-Buchse ausgestattet
• Sicherungstool separat erhältlich (siehe Artikelnummer OKS-38485)
• CAT6: geeignet für Gigabit-Geschwindigkeiten (10/100/1000 Mbit/s)
• maximale Bandbreite: 250 MHz
• geschirmtes Modul (STP)
• zur Befestigung an geschirmtem Kabel (F/UTP und S/FTP)
• für CAT6-Netzwerkkabel geeignet
• für Netzwerkkabel mit festen (solid) und flexiblen (stranded) Leitern geeignet
• für Netzwerkkabel AWG 22 - AWG 26 geeignet
• werkzeuglose Befestigung (toolless LSA)
• RoHS-konform
• entspricht der Spezifikation EIA/TIA 568A/B

Gesicherter Stecker

Dieses RJ45 Keystone Modul verfügt über einen integrierten Sicherungsmechanismus mit 2 Funktionen:

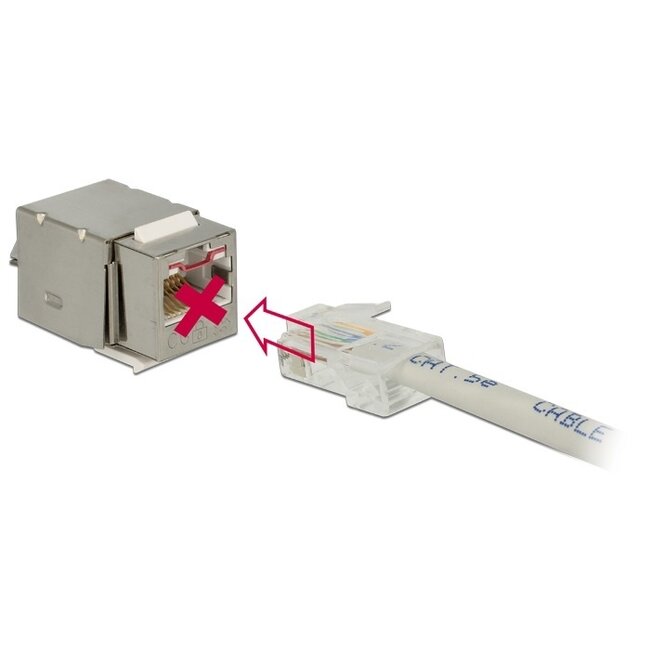

• 1. Sie können die RJ45-Buchse blockieren und gegen unbefugte Nutzung sichern

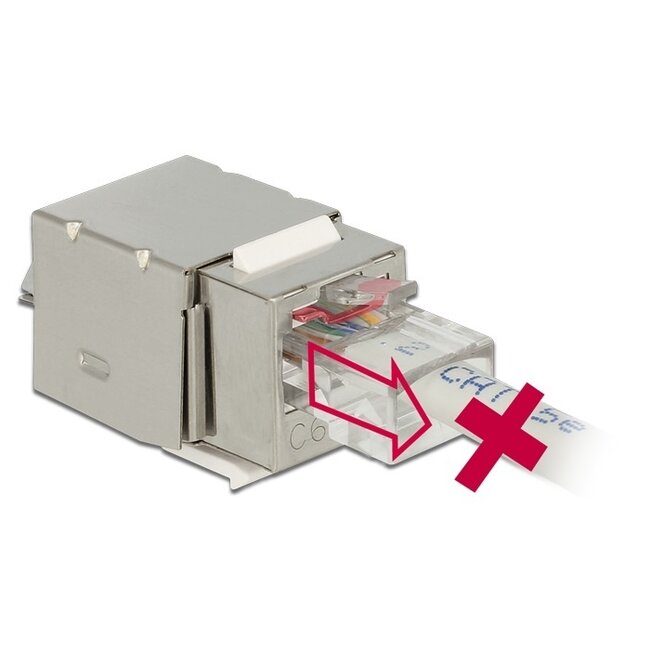

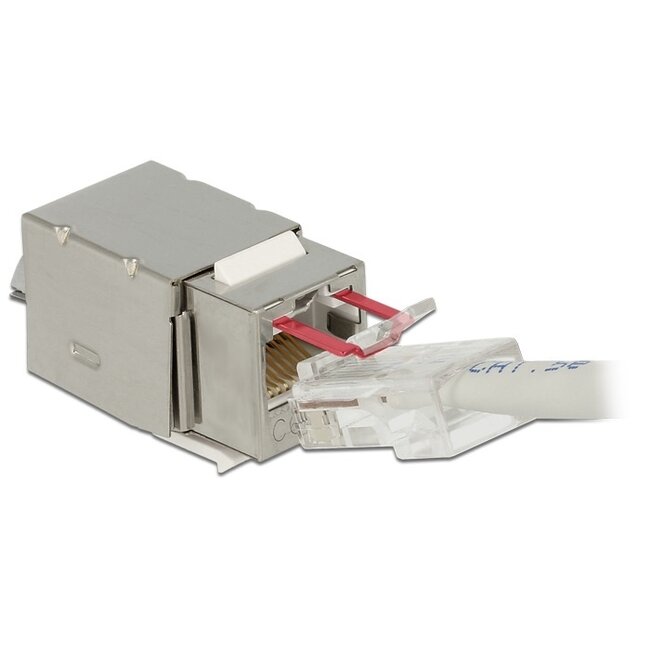

• 2. Die RJ45-Buchse lässt sich abschließen, sodass das Kabel nicht herausgezogen werden kann

Diese Funktionen ermöglichen es Ihnen, den Zugang zu den RJ45-Modulen und somit zu Ihrem (Firmen-)Netzwerk zu kontrollieren. Ideal für öffentliche Bereiche, Rechenzentren und andere Situationen, in denen die Anschlussstelle leicht zugänglich für Unbefugte ist.

Achtung!

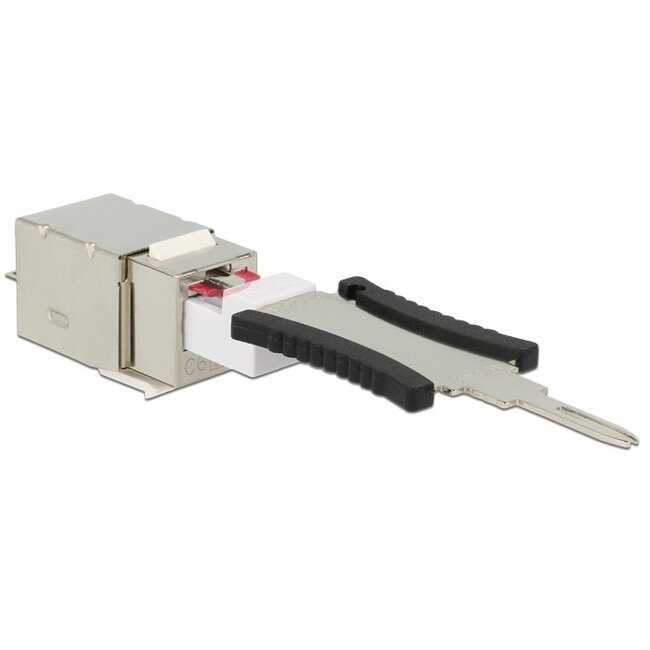

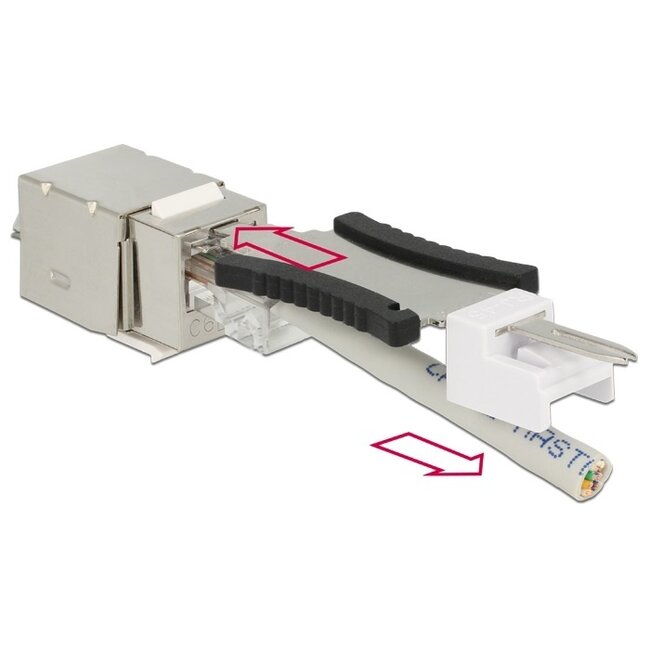

Zum Aktivieren und Deaktivieren der Verriegelung benötigen Sie ein Sicherungstool. Dieses ist separat bestellbar (siehe Artikelnummer OKS-38485).

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wandsteckdosen, Ausgabeboxen, Montagerahmen, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jeder gewünschten Stelle zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel angeschlossen.

Kompakte und Standardmodule

Kompakte Module mit einer Breite bis 15,9 mm sind schmaler als Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

EIA/TIA-568A und EIA/TIA-568B

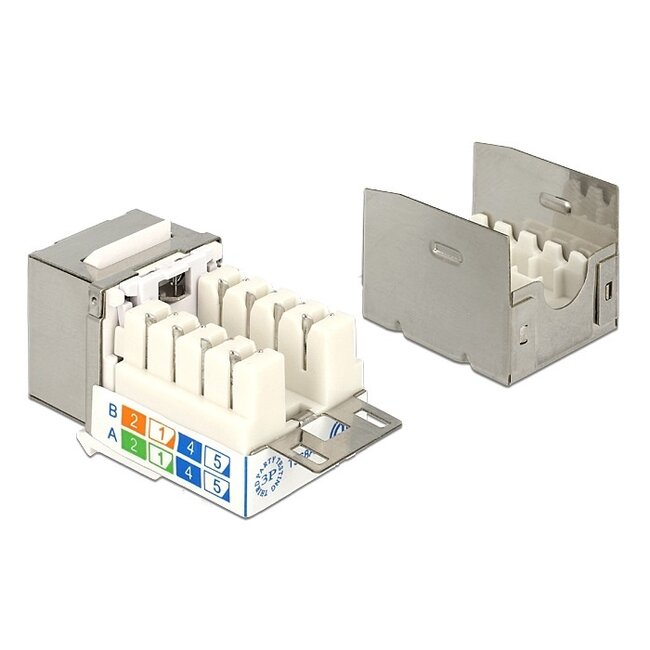

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder einer Wandsteckdose. Die Farbcode-Belegung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = weiß-orange
• 2 = orange
• 3 = weiß-grün
• 4 = blau
• 5 = weiß-blau
• 6 = grün
• 7 = weiß-braun
• 8 = braun

Feste (solid) und flexible (stranded) Leiteraufbau

Der Unterschied zwischen festem und flexiblem Leiteraufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei festem Leiteraufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Leerrohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Leiteraufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Zudem ist ein Netzwerkkabel mit flexiblem Leiteraufbau weniger steif.

CAT6

Dieses Modul entspricht der CAT6-Spezifikation, was bedeutet, dass es in Netzwerken bis 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden kann. Selbstverständlich eignet sich dieses Modul auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s). Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6-Moduls.

STP

Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.

Spezifikationen STP CAT6 Gigabit Keystone Modul RJ45 (gesichert) - LSA (werkzeuglos)

• STP (Shielded Twisted Pair)
• Steckverbinder: RJ45 (weiblich) - LSA (weiblich)
• gesicherte RJ45-Buchse
• für Sicherungstool siehe Artikelnummer OKS-38485
• entspricht CAT6 (Gigabit, 10/100/1000 Mbit/s) Spezifikationen
• maximale Bandbreite: 250 MHz
• zur Befestigung an geschirmtem Kabel (F/UTP und S/FTP)
• für CAT6-Netzwerkkabel geeignet
• für Netzwerkkabel mit festen (solid) und flexiblen (stranded) Leitern geeignet
• für Netzwerkkabel AWG 22 - AWG 26 geeignet
• werkzeuglose Befestigung (toolless LSA)
• integrierbar in Keystone-System (19,2 x 14,9 mm)
• Abmessungen Modul (L x B x H): 38,5 x 17,3 x 22,3 mm
• entspricht der Spezifikation EIA/TIA 568A/B
• Gehäuse: Metall
• Lieferumfang: 1 Modul
• Farbe: Grau
• konform: RoHS, UL-94V0
• Garantie: 2 Jahre
