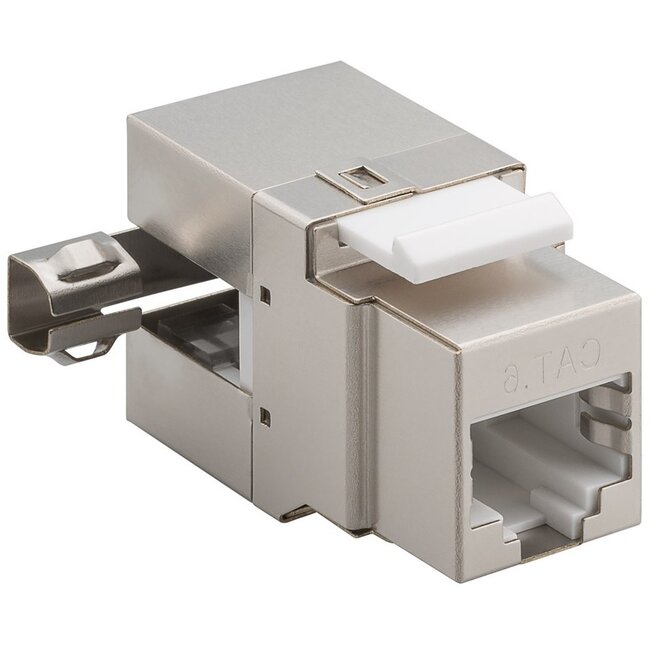

STP CAT6 Gigabit Keystone Modul RJ45 - LSA (werkzeuglos) - rechtwinklig

Verwenden Sie dieses Keystone Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einer RJ45-Anschlussmöglichkeit auszustatten.

Eigenschaften:

• integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Standardmodulgröße: 17,4 mm breit
• 90° rechtwinklige Kabelführung für rechtwinklige Zugangsweise
• rechtwinklige Abführung nach links oder rechts (bei Montage wählbar)
• CAT6: geeignet für Gigabit-Geschwindigkeiten (10/100/1000 Mbit/s)
• maximale Bandbreite: 250 MHz
• geschirmtes Modul (STP)
• zur Befestigung an geschirmten Kabeln (F/UTP und S/FTP)
• zur Befestigung an CAT6 Netzwerkkabeln
• für Netzwerkkabel mit massiven (solid) und flexiblen (stranded) Adern geeignet
• für Netzwerkkabel AWG 24 - AWG 26 geeignet
• werkzeuglose Befestigung (werkzeugloses LSA)
• RoHS-konform
• entspricht der Spezifikation EIA/TIA 568A/B

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z.B. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen usw. Keystone ermöglicht eine einfache, schrauben- oder lötfreie Installation von Anschlüssen an beliebigen Stellen. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompakte und Standardmodule

Kompakte Module mit einer Breite bis 15,9 mm sind schmaler als Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit und es sollten kompakte Module verwendet werden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

EIA/TIA-568A und EIA/TIA-568B

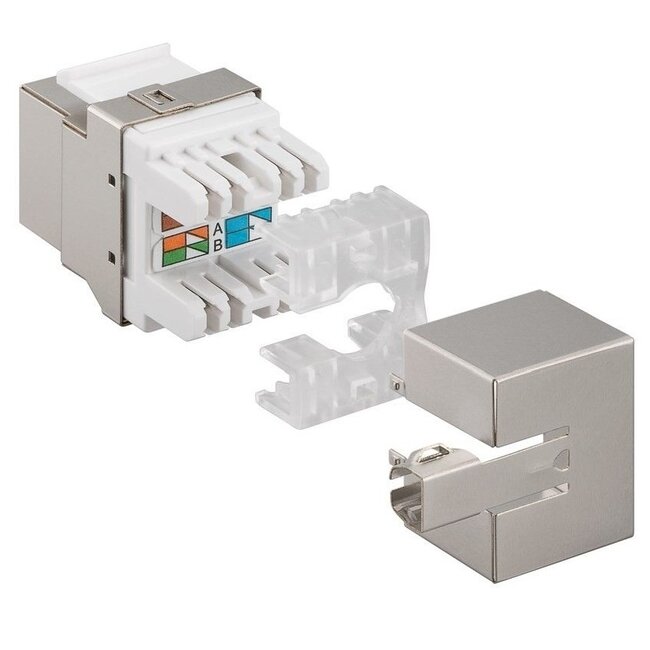

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode-Belegung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

Massive (solid) und flexible (stranded) Adernaufbau

Der Unterschied zwischen massivem und flexiblem Adernaufbau liegt in der Konstruktion der 8 Anschlussadern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung durch Rohrleitungen erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Zudem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT6

Dieses Modul entspricht der CAT6-Spezifikation, was bedeutet, dass es in Netzwerken bis zu 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden kann. Selbstverständlich eignet sich dieses Modul auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s). Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfehlen wir die Verwendung eines CAT6-Moduls.

STP

Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.

Spezifikationen STP CAT6 Gigabit Keystone Modul RJ45 - LSA (werkzeuglos) - rechtwinklig

• STP (Shielded Twisted Pair)
• Steckverbinder: RJ45 (weiblich) - LSA (weiblich)
• 90° rechtwinklige Kabelführung für rechtwinklige Zugangsweise
• rechtwinklige Abführung nach links oder rechts (bei Montage wählbar)
• entspricht CAT6 (Gigabit, 10/100/1000 Mbit/s) Spezifikationen
• maximale Bandbreite: 250 MHz
• für geschirmte Kabel (F/UTP und S/FTP) geeignet
• für CAT6 Netzwerkkabel geeignet
• für Netzwerkkabel mit massiven (solid) und flexiblen (stranded) Adern geeignet
• für Netzwerkkabel AWG 22 - AWG 26 geeignet
• werkzeuglose Befestigung (werkzeugloses LSA)
• integrierbar in Keystone-System (19,2 x 14,9 mm)
• Modulmaße (L x B x H): 30,95 x 17,2 x 21,59 mm
• entspricht der Spezifikation EIA/TIA 568A/B
• Gehäuse: Metall
• Lieferumfang: 1 Modul
• Farbe: Grau
• Konformität: RoHS, UL 94-V0, ANSI/EIA/TIA 568B 2.1
• Garantie: 2 Jahre
