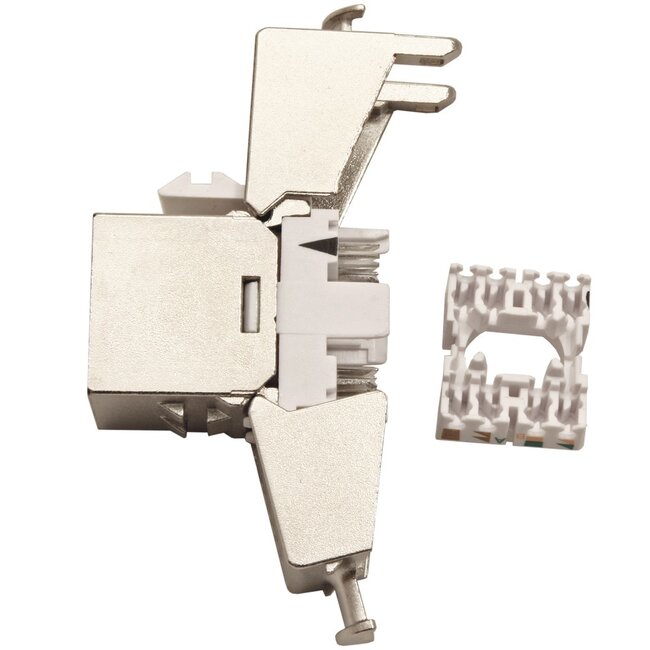

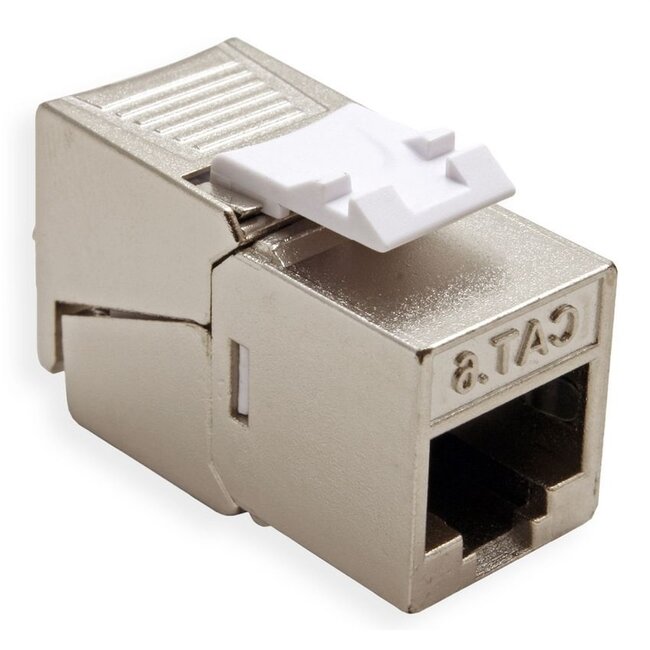

STP CAT6 Gigabit Keystone Modul RJ45 - LSA (werkzeuglos) - kompakt / Druckguss-Zink

Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Port, z.B. eine Wandsteckdose oder ein Patchpanel, mit einer RJ45-Anschlussmöglichkeit auszustatten.

Eigenschaften:

• integrierbar in das Keystone-System (19,2 x 14,9 mm)
• kompaktes Modulformat: nur 14,5 mm breit
• CAT6: geeignet für Gigabit-Geschwindigkeiten (10/100/1000 Mbit/s)
• maximale Bandbreite: 250 MHz
• geschirmtes Modul (STP)
• zur Befestigung an geschirmtem Kabel (F/UTP und S/FTP)
• zur Befestigung an CAT6-Netzwerkkabel
• für Netzwerkkabel mit massiven (solid) und flexiblen (stranded) Adern geeignet
• für Netzwerkkabel AWG 23 - AWG 26 geeignet

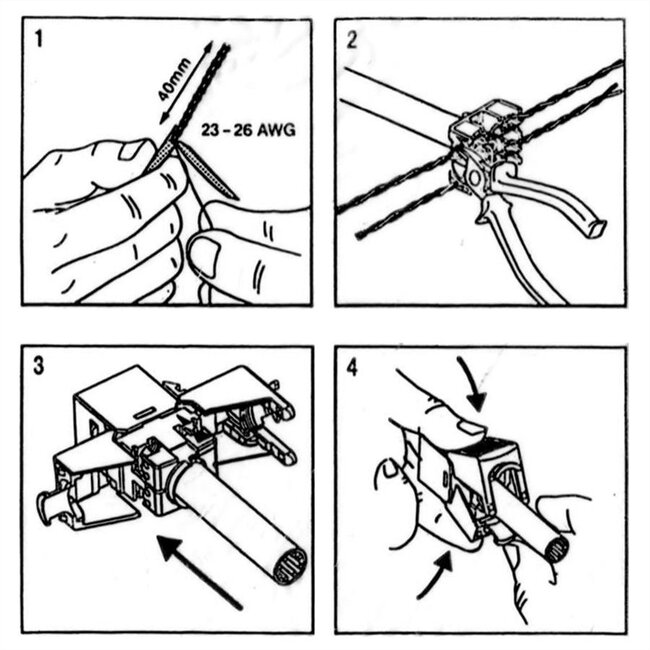

• werkzeuglose Befestigung (toolless LSA)
• Gehäuse aus Druckguss-Zink und vergoldete Kontakte
• RoHS-konform
• entspricht der Spezifikation EIA/TIA 568A/B

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an beliebiger Stelle zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompakte Module und Standardmodule

Die kompakten Module mit einer Breite bis zu 15,9 mm sind schmaler als die Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Wenn Sie z.B. ein Patchpanel mit 48 Ports montieren möchten, sind die Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

EIA/TIA-568A und EIA/TIA-568B

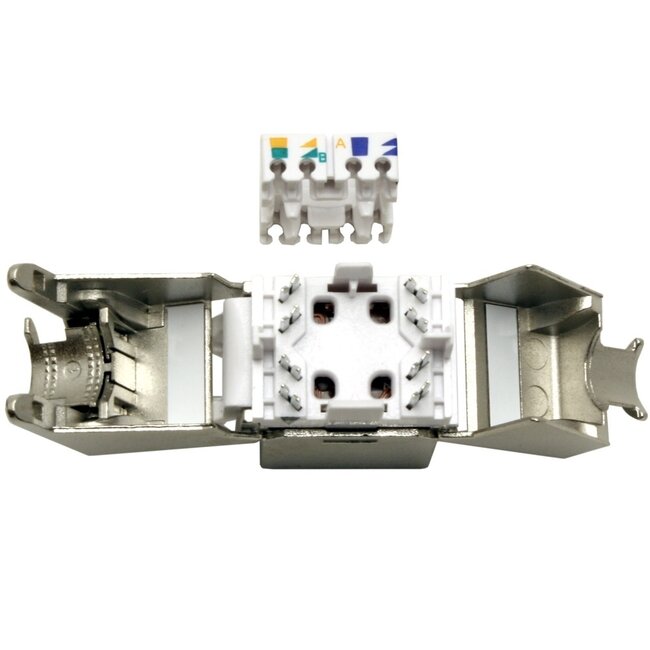

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode ist wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

Massive (solid) und flexible (stranded) Aderaufbauten

Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Anschlussadern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung durch Rohre erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Aderaufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Außerdem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT6

Dieses Modul entspricht der CAT6-Spezifikation, was bedeutet, dass es in Netzwerken bis 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden kann. Selbstverständlich kann dieses Modul auch hervorragend in CAT5-Netzwerken (bis 100 Mbit/s) eingesetzt werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, ein CAT6-Modul zu verwenden.

STP

Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.

Spezifikationen STP CAT6 Gigabit Keystone Modul RJ45 - LSA (werkzeuglos) - kompakt / Druckguss-Zink

• STP (Shielded Twisted Pair)
• Anschlüsse: RJ45 (weiblich) - LSA (weiblich)
• entspricht CAT6 (Gigabit, 10/100/1000 Mbit/s) Spezifikationen
• maximale Bandbreite: 250 MHz
• zur Befestigung an geschirmtem Kabel (F/UTP und S/FTP)
• für CAT6-Netzwerkkabel geeignet
• für Netzwerkkabel mit massiven (solid) und flexiblen (stranded) Adern
• für Netzwerkkabel AWG 23 - AWG 26 geeignet
• werkzeuglose Befestigung (toolless LSA)
• integrierbar in Keystone-System (19,2 x 14,9 mm)
• Modulmaße (L x B x H): 35,3 x 14,5 x 22 mm
• entspricht der Spezifikation EIA/TIA 568A/B
• Gehäuse: Druckguss-Zink / vernickelt
• Lieferumfang: 1 Modul
• Farbe: Grau
• Konformität: RoHS, UL94-V2, UL94-V0, IEC 60603-7-5, ISO/IEC 11801, ANSI/TIA 568 C.2
• Garantie: 2 Jahre
