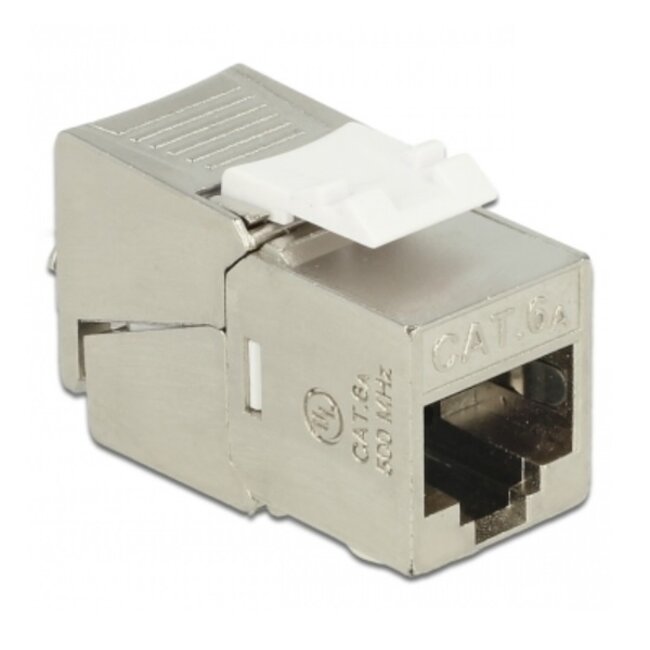

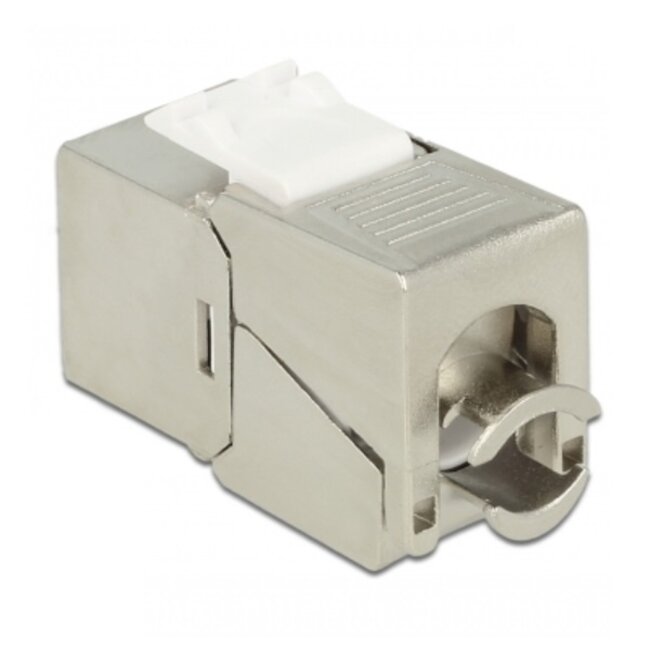

STP CAT6a 10 Gigabit Keystone Modul RJ45 - LSA (werkzeuglos) - kompakt (24 Stück)

Verwenden Sie dieses Keystone Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einem RJ45-Anschluss auszustatten.

Eigenschaften:

• integrierbar in das Keystone-System (19,2 x 14,9 mm)
• kompaktes Modulformat: nur 14,5 mm breit
• CAT6a: geeignet für 10-Gigabit-Geschwindigkeiten (10 Gigabit, 10GBase-T)
• maximale Bandbreite: 500 MHz
• geschirmtes Modul (STP)
• zur Befestigung an geschirmten Kabeln (F/UTP und S/FTP)
• zur Befestigung an CAT6a Netzwerkkabeln
• für Netzwerkkabel mit massiven (solid) und flexiblen (stranded) Adern geeignet
• für Netzwerkkabel AWG 23 - AWG 26 geeignet
• werkzeuglose Befestigung (LSA, toolless)
• Gehäuse aus Druckguss-Zink
• RoHS-konform
• entspricht der Spezifikation EIA/TIA 568A/B

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an beliebigen Stellen zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompakte Module und Standardmodule

Die kompakten Module mit einer Breite bis 15,9 mm sind schmaler als die Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind die Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

EIA/TIA-568A und EIA/TIA-568B

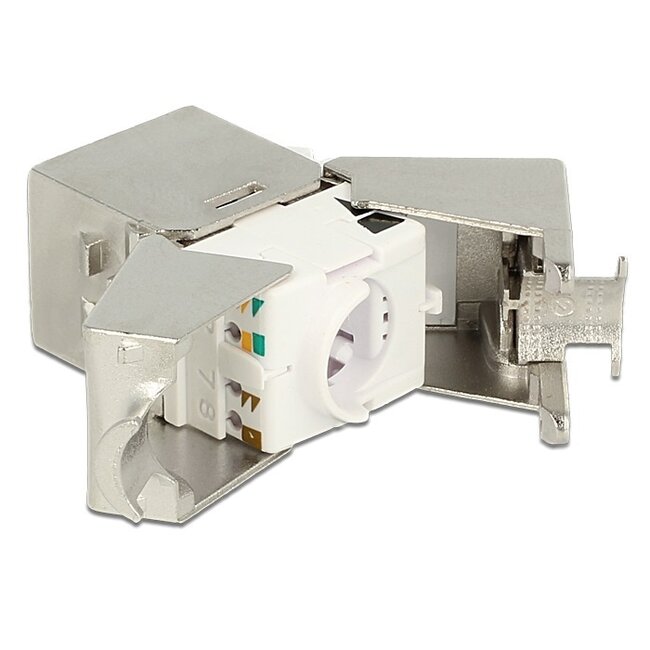

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcodebelegung lautet wie folgt (siehe Foto bei diesem Artikel):

• 1 = Weiß-Orange
• 2 = Orange
• 3 = Weiß-Grün
• 4 = Blau
• 5 = Weiß-Blau
• 6 = Grün
• 7 = Weiß-Braun
• 8 = Braun

Massive (solid) und flexible (stranded) Adern

Der Unterschied zwischen massiver und flexibler Aderstruktur liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massiver Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung durch Rohrleitungen erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Bei flexibler Aderstruktur bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern zu montieren sind. Zudem ist ein Netzwerkkabel mit flexibler Aderstruktur weniger steif.

CAT6a

Dieses Modul entspricht der CAT6a-Spezifikation, was bedeutet, dass es in Netzwerken mit bis zu 10 Gbit/s (Gigabit-Netzwerke) und einer Bandbreite von 500 MHz eingesetzt werden kann. Selbstverständlich kann dieses Modul auch hervorragend in CAT5- (bis 100 Mbit/s) oder CAT6-Netzwerken (bis 1000 Mbit/s) verwendet werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6a-Moduls.

STP

Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.

Technische Daten STP CAT6a 10 Gigabit Keystone Modul RJ45 - LSA (werkzeuglos) - kompakt

• STP (Shielded Twisted Pair)
• Steckverbinder: RJ45 (weiblich) - LSA (weiblich)
• entspricht CAT6a (10 Gigabit, 10GBase-T) Spezifikationen
• maximale Bandbreite: 500 MHz
• für geschirmte Kabel (F/UTP und S/FTP)
• für CAT6a Netzwerkkabel
• für Netzwerkkabel mit massiven (solid) und flexiblen (stranded) Adern
• für Netzwerkkabel AWG 23 - AWG 26
• werkzeuglose Befestigung (LSA, toolless)
• integrierbar in Keystone-System (19,2 x 14,9 mm)
• Abmessungen Modul (L x B x H): 35,3 x 14,5 x 22 mm
• entspricht EIA/TIA 568A/B Spezifikation
• Gehäuse: Druckguss-Zink / vernickelt

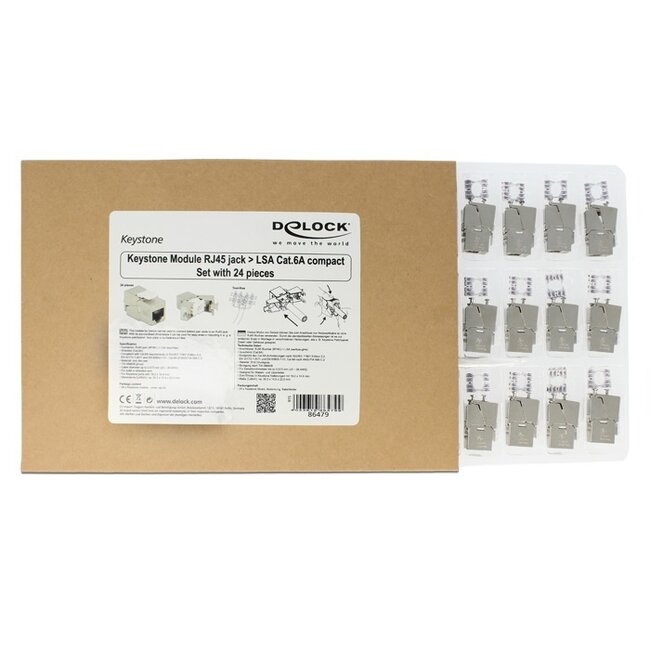

• Lieferumfang: 24 Module
• Farbe: Grau
• Konformität: RoHS, ISO/IEC 11801 Edition 2.2, EN 50173-1:2011, EN 60603-7-51, ANSI/TIA 568-C.2
• Garantie: 2 Jahre
