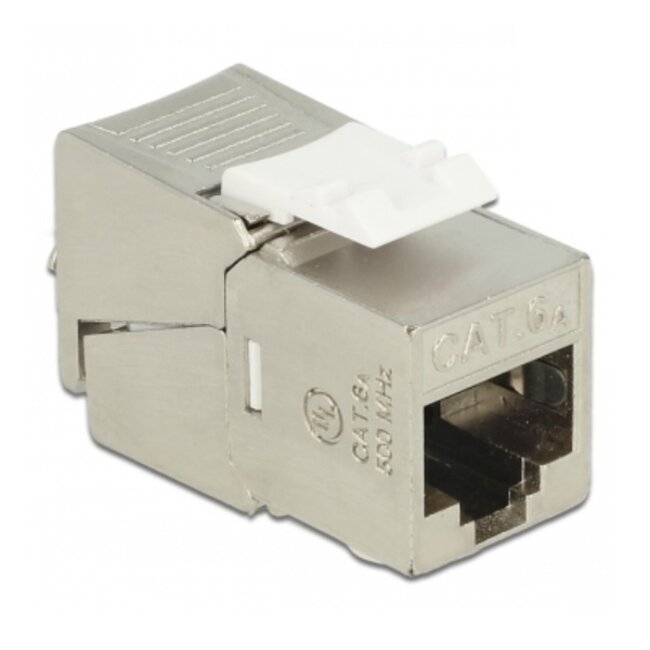

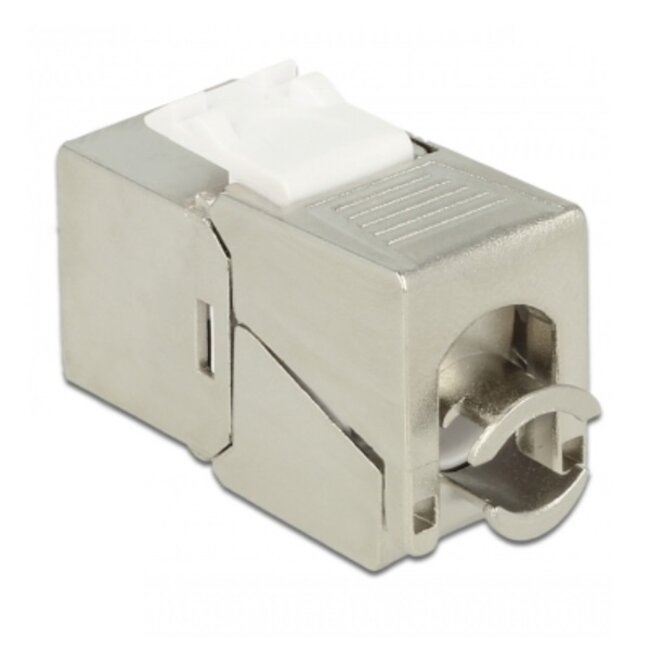

RJ45 (v) - LSA (v)
CAT6a (10Gbit/s) / 500MHz
STP

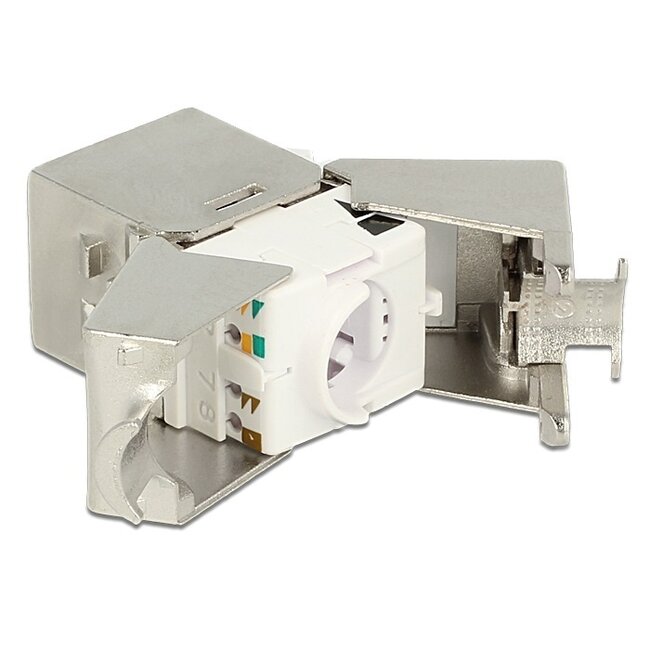

Zur Befestigung ist kein Werkzeug erforderlich (werkzeuglose LSA)
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.
Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Port, z.B. eine Wandsteckdose oder ein Patchpanel, mit einem RJ45-Anschluss auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z.B. Wandsteckdosen, Ausgabedosen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht eine einfache Installation von Anschlüssen ohne Schrauben oder Löten an beliebigen Stellen. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Kompakte Module mit einer Breite bis 15,9 mm sind schmaler als normale Module mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch normale Module sind in das universelle Keystone-System integrierbar. Wenn Sie z.B. ein Patchpanel mit 48 Ports montieren möchten, sind normale Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.
Es gibt zwei verschiedene Standards für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode ist wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen massiver und flexibler Ader liegt im Aufbau der 8 Adern im Netzwerkkabel. Bei massiver Ader besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, wodurch es besser durch Leerrohre geführt werden kann und sich besser für Unterputz- und Aufputzmontage eignet. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Flexible Adern bestehen aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Stecker montiert werden können. Außerdem ist ein Netzwerkkabel mit flexiblen Adern weniger steif.
Dieses Modul entspricht der CAT6a-Spezifikation, was bedeutet, dass es in Netzwerken bis 10 Gbit/s (Gigabit-Netzwerke) mit einer Bandbreite von 500 MHz eingesetzt werden kann. Selbstverständlich kann dieses Modul auch hervorragend in CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerken verwendet werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6a-Moduls.
Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.
