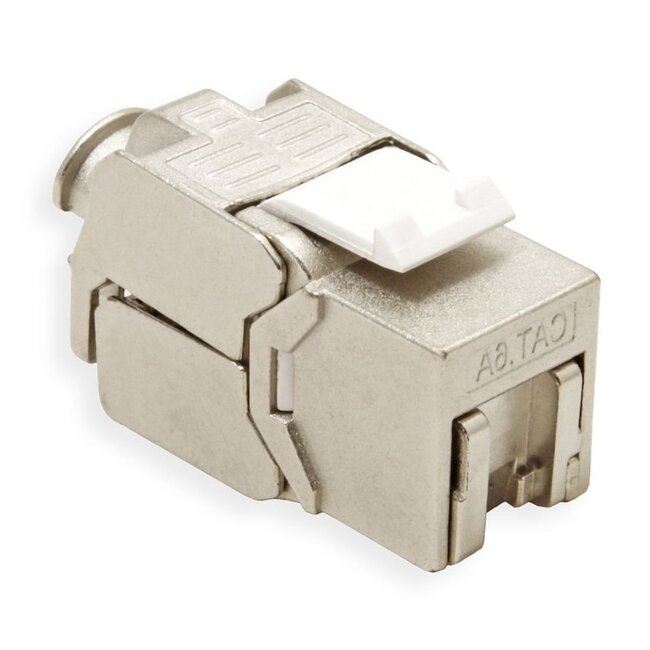

RJ45 (v) - LSA (v)
CAT6a (10Gbit/s) / 500MHz
STP

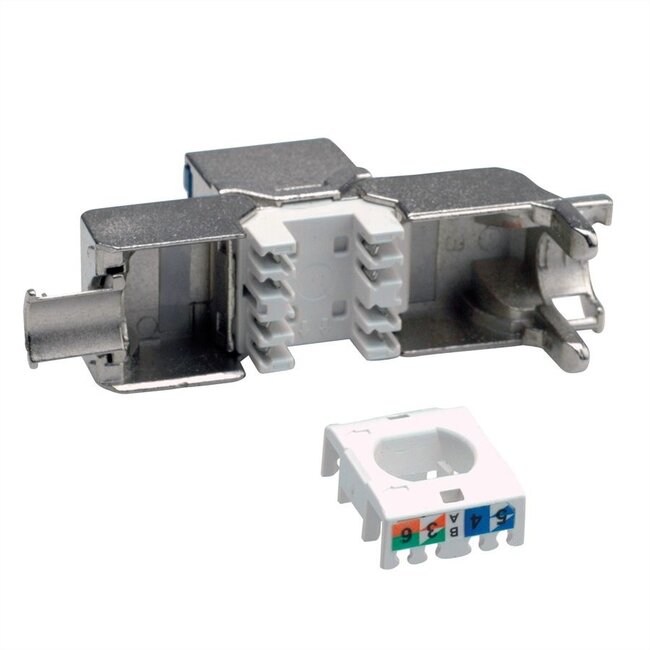

Zur Befestigung ist kein Werkzeug erforderlich (werkzeugloses LSA)
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.

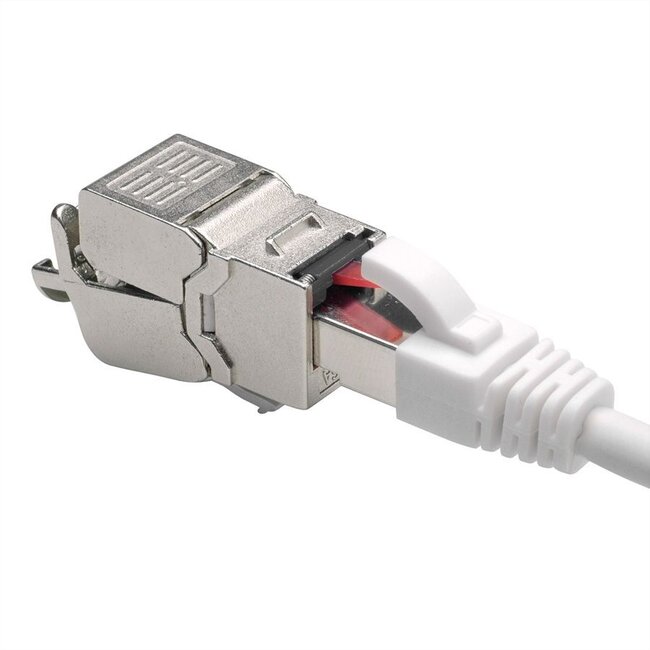

Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Port, z.B. eine Wandsteckdose oder ein Patchpanel, mit einer RJ45-Verbindung auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z.B. Wandsteckdosen, Ausgabedosen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht eine einfache Installation von Anschlüssen ohne Schrauben oder Löten an beliebigen Stellen. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Kompakte Module mit einer Breite bis 15,9 mm sind schmaler als Standard-Module mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standard-Module sind in das universelle Keystone-System integrierbar. Möchten Sie z.B. ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

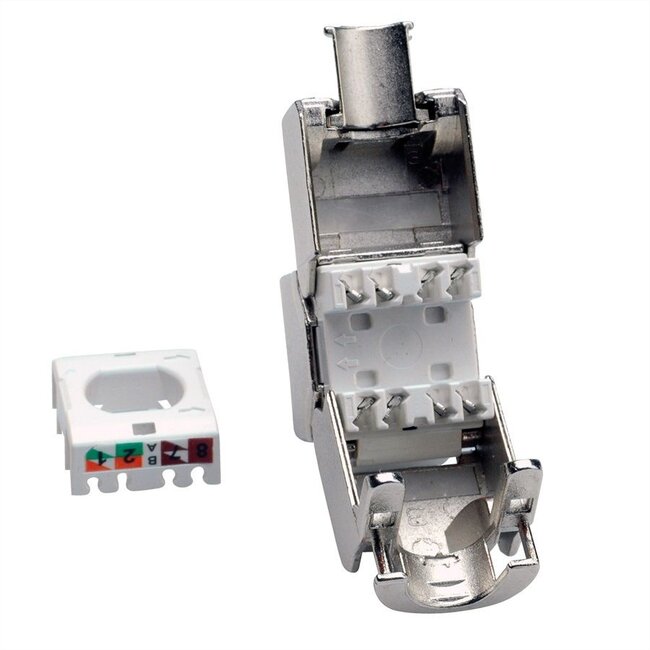

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder einer Wandsteckdose. Die Farbzuordnung lautet wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen massiver und flexibler Ader liegt im Aufbau der 8 Adern im Netzwerkkabel. Bei massiver Ader besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig ist, dass die Montage an RJ45-Steckern schwieriger sein kann. Flexible Adern bestehen aus mehreren dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Zudem ist ein Netzwerkkabel mit flexiblen Adern weniger steif.
Dieses Modul entspricht der CAT6a-Spezifikation und kann in Netzwerken mit bis zu 10 Gbit/s (Gigabit-Netzwerke) mit einer Bandbreite von 500 MHz verwendet werden. Selbstverständlich eignet sich dieses Modul auch hervorragend für CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerke. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfehlen wir die Verwendung eines CAT6a-Moduls.
Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.
