RJ45 (v) - LSA (v)
CAT6a (10Gbit/s) / 500MHz
STP
Werkzeuglose Montage (toolless LSA)
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.

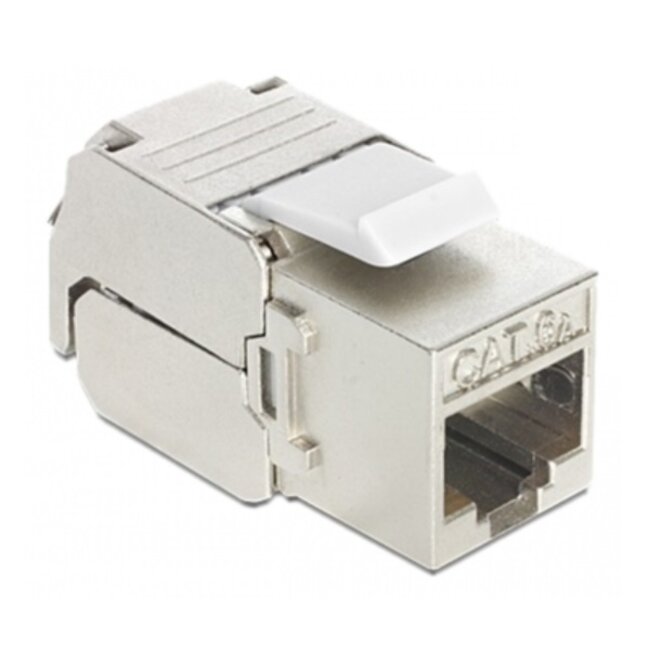

Verwenden Sie dieses Keystone Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einer RJ45-Verbindung auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jedem gewünschten Ort zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Kompakte Module mit einer Breite bis zu 15,9 mm sind schmaler als Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

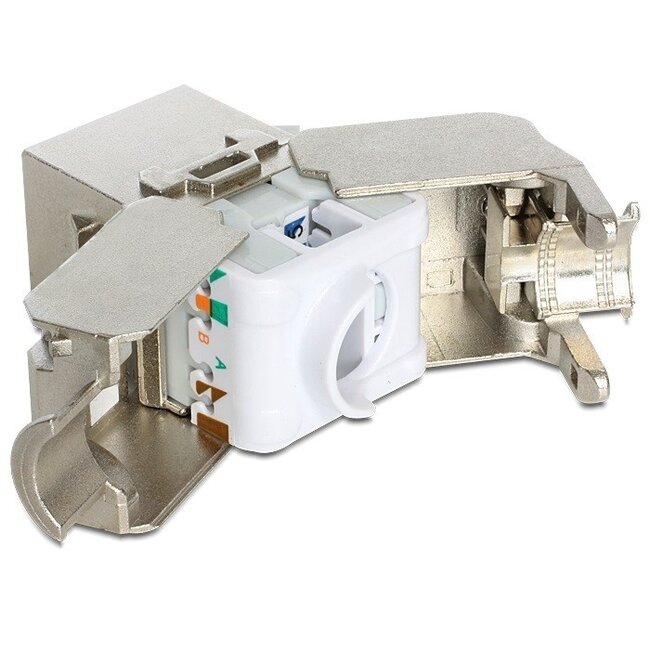

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode-Belegung ist wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen massivem und flexiblem Leiteraufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Leiteraufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung durch Leerrohre erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Leiteraufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern zu montieren sind. Außerdem ist ein Netzwerkkabel mit flexiblem Leiteraufbau weniger steif.
Dieses Modul entspricht der CAT6a-Spezifikation, was bedeutet, dass es in Netzwerken mit bis zu 10 Gbit/s (Gigabit-Netzwerke) verwendet werden kann, mit einer Bandbreite von 500 MHz. Selbstverständlich kann dieses Modul auch hervorragend in CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerken eingesetzt werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6a-Moduls.
Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.
