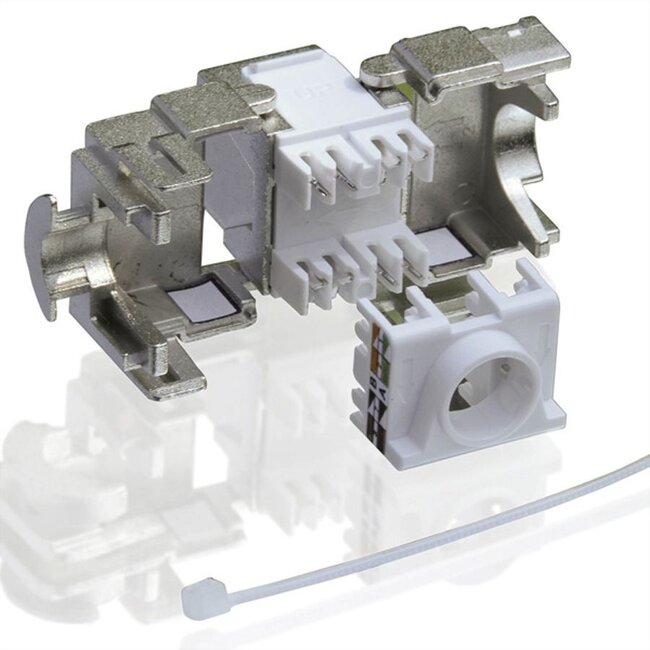

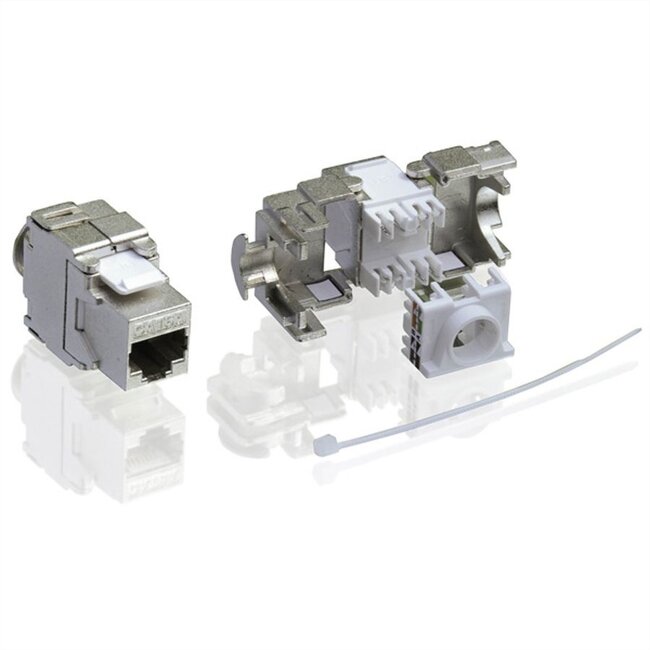

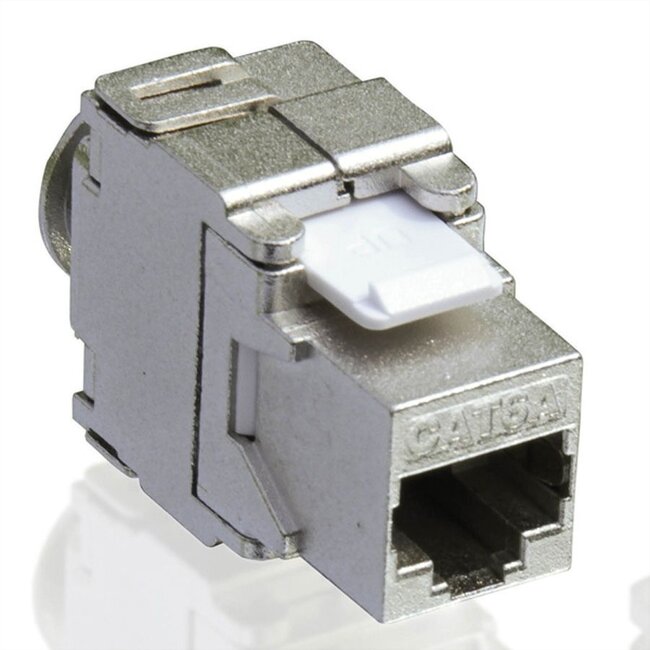

RJ45 (v) - LSA (v)
CAT6a (10Gbit/s) / 500MHz
STP
Zur Befestigung ist kein Werkzeug erforderlich (werkzeuglose LSA)
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.
Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Port, z.B. eine Wandsteckdose oder ein Patchpanel, mit einem RJ45-Anschluss auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z.B. Wandsteckdosen, Ausgabedosen, Montageframes, Patchpanels, DIN-Schienen usw. Keystone ermöglicht eine einfache Installation von Anschlüssen ohne Schrauben oder Löten an beliebigen Stellen. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Kompakte Module mit einer Breite bis zu 15,9 mm sind schmaler als Standard-Module mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standard-Module sind in das universelle Keystone-System integrierbar. Möchten Sie z.B. ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit, hier sollten kompakte Module verwendet werden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.
Es gibt zwei verschiedene Normen für die Farbcodierung von Netzwerkkabeln, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcodierung lautet wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen massiver und flexibler Ader liegt im Aufbau der 8 Anschlussadern im Netzwerkkabel. Bei massiven Adern besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig ist, dass die Montage an einem RJ45-Stecker schwieriger sein kann. Flexible Adern bestehen aus verdrillten dünnen Kupferdrähten, die sich leichter an RJ45-Stecker anschließen lassen. Zudem sind Netzwerkkabel mit flexiblen Adern weniger steif.
Dieses Modul entspricht der CAT6a-Spezifikation, was bedeutet, dass es in Netzwerken mit bis zu 10 Gbit/s (Gigabit-Netzwerke) mit einer Bandbreite von 500 MHz verwendet werden kann. Selbstverständlich kann dieses Modul auch hervorragend in CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerken eingesetzt werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6a-Moduls.
Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.
