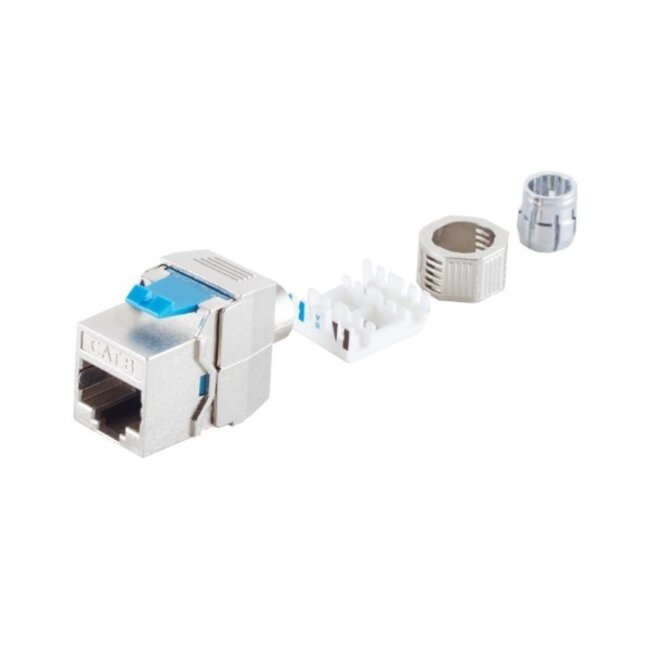

STP CAT8.1 Gigabit Keystone Modul RJ45 - LSA

Verwenden Sie dieses Keystone-Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einer RJ45-Verbindung auszustatten.

Eigenschaften:

• Integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Kompaktes Modulformat: nur 15,9 mm breit
• Kabeltyp: CAT8 (Gigabit, 25GBase-T / 40GBase-T)
• Maximale Bandbreite: 2000 MHz
• Geschirmtes Modul (STP)
• Für die Befestigung an geschirmten Kabeln (F/UTP und S/FTP)
• Für die Befestigung an CAT7- oder CAT8-Netzwerkkabeln
• Für die Befestigung an Netzwerkkabeln mit massiven (solid) und flexiblen (stranded) Leitern
• Für die Befestigung an AWG 22 - AWG 26 Netzwerkkabeln mit massiven Leitern
• Für die Befestigung an AWG 22 - AWG 27 Netzwerkkabeln mit flexiblen Leitern
• Werkzeuglose Befestigung (toolless LSA)
• Gehäuse aus Druckguss-Zink
• RoHS-konform
• Entspricht der Spezifikation EIA/TIA 568A/B

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z.B. Wandsteckdosen, Ausgabedosen, Montageplatten, Patchpanels, DIN-Schienen usw. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jeder gewünschten Stelle zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompakte und Standard-Module

Die kompakten Module mit einer Breite von bis zu 15,9 mm sind schmaler als die Standard-Module mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standard-Module sind in das universelle Keystone-System integrierbar. Wenn Sie beispielsweise ein Patchpanel mit 48 Ports montieren möchten, sind die Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode-Reihenfolge ist wie folgt (siehe Foto bei diesem Artikel): 1 = Weiß-Orange 2 = Orange 3 = Weiß-Grün 4 = Blau 5 = Weiß-Blau 6 = Grün 7 = Weiß-Braun 8 = Braun

Massive (solid) und flexible (stranded) Leiteraufbau

Der Unterschied zwischen massivem und flexiblem Leiteraufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Leitungen erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Zudem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT8.1

Dieses Kabel entspricht der CAT8.1-Spezifikation, was bedeutet, dass es in Netzwerken mit bis zu 40 Gbit/s (Gigabit-Netzwerke) und einer Bandbreite von 2000 MHz verwendet werden kann. Selbstverständlich eignet sich dieses Kabel auch hervorragend für CAT5 (bis 100 Mbit/s), CAT6 (bis 1000 Mbit/s), CAT6a (bis 1 Gbit/s) und CAT7 (bis 10 Gbit/s) Netzwerke. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT8.1-Kabels.

STP

Dieses Modul ist geschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.

Technische Daten STP CAT8.1 Gigabit Keystone Modul RJ45 - LSA

• STP (Shielded Twisted Pair)
• Steckverbinder: RJ45 (weiblich) - LSA (weiblich)
• Kabeltyp: CAT8 (Gigabit, 25GBase-T / 40GBase-T)
• Maximale Bandbreite: 2000 MHz
• Für die Befestigung an geschirmten Kabeln (F/UTP und S/FTP)
• Für die Befestigung an CAT7- oder CAT8-Netzwerkkabeln
• Für die Befestigung an Netzwerkkabeln mit massiven (solid) und flexiblen (stranded) Leitern
• Für die Befestigung an AWG 22 - AWG 24 Netzwerkkabeln
• Werkzeuglose Befestigung (toolless LSA)
• Integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Modulmaße (L x B x H): nicht bekannt
• Entspricht der Spezifikation EIA/TIA 568A/B
• Gehäuse: Druckguss-Zink
• Lieferumfang: 1 Modul
• Farbe: Grau
• Konform: RoHS, Fluke DSX-8000 CAT 8 Channel Test 2000 MHz
• Garantie: 2 Jahre
