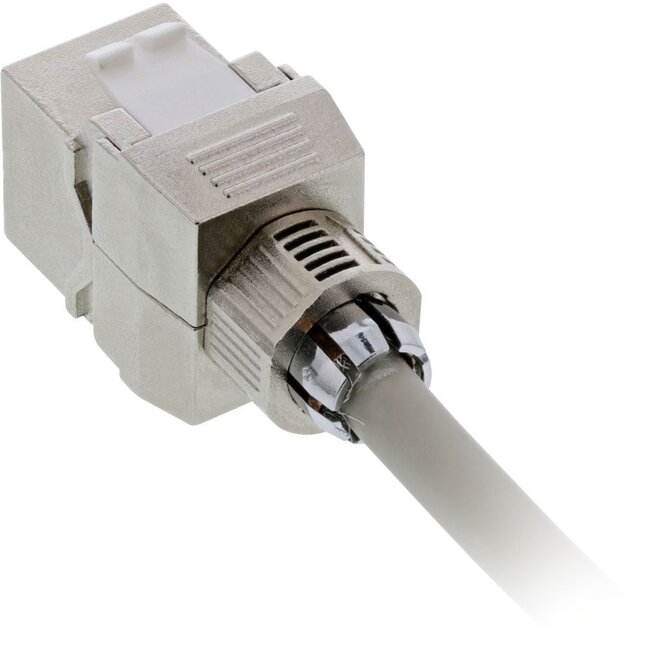

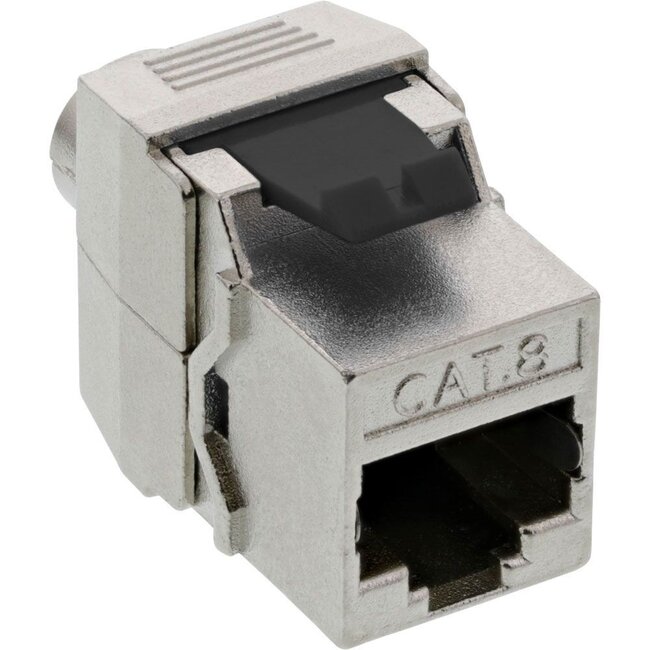

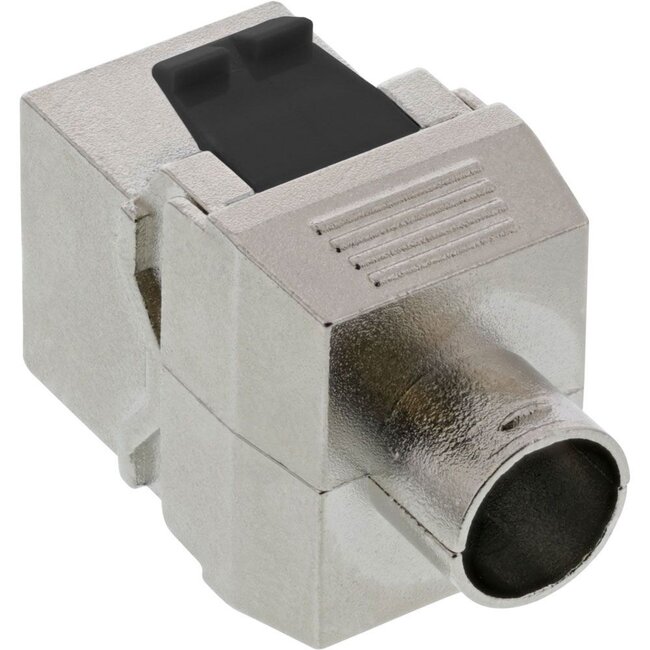

STP CAT8.1 Gigabit Keystone Modul RJ45 - LSA

Verwenden Sie dieses Keystone-Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einem RJ45-Anschluss auszustatten.

Eigenschaften:

• Integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Kompaktes Modulformat: nur 15,9 mm breit
• Kabeltyp: CAT8 (Gigabit, 25GBase-T / 40GBase-T)
• Maximale Bandbreite: 2000 MHz
• Abgeschirmtes Modul (STP)
• Für die Befestigung an abgeschirmten Kabeln (F/UTP und S/FTP)
• Für die Befestigung an CAT7- oder CAT8-Netzwerkkabeln
• Für die Befestigung an Netzwerkkabeln mit festen (solid) und flexiblen (stranded) Leitern
• Für die Befestigung an AWG 22 - AWG 24 Netzwerkkabeln
• Werkzeugfreie Montage (toolless LSA)
• Gehäuse aus Druckguss-Zink
• RoHS-konform
• Entspricht der Spezifikation EIA/TIA 568A/B

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z. B. Wandsteckdosen, Ausgabedosen, Montagerahmen, Patchpanels, DIN-Schienen usw. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jedem gewünschten Ort zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompakte und normale Module

Die kompakten Module mit einer Breite von bis zu 15,9 mm sind schmaler als die normalen Module mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch normale Module sind in das universelle Keystone-System integrierbar. Wenn Sie beispielsweise ein Patchpanel mit 48 Ports montieren möchten, sind normale Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode-Reihenfolge ist wie folgt (siehe Foto bei diesem Artikel): 1 = Weiß-Orange 2 = Orange 3 = Weiß-Grün 4 = Blau 5 = Weiß-Blau 6 = Grün 7 = Weiß-Braun 8 = Braun

Feste (solid) und flexible (stranded) Leiteraufbau

Der Unterschied zwischen festem und flexiblem Leiteraufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei festem Leiteraufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, wodurch es besser durch Leerrohre geführt werden kann und sich besser für Unterputz- und Aufputzmontage eignet. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Leiteraufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Außerdem ist ein Netzwerkkabel mit flexiblem Leiteraufbau weniger steif.

CAT8.1

Dieses Kabel entspricht der CAT8.1-Spezifikation, was bedeutet, dass es in Netzwerken mit bis zu 40 Gbit/s (Gigabit-Netzwerke) verwendet werden kann, mit einer Bandbreite von 2000 MHz. Selbstverständlich kann dieses Kabel auch hervorragend in CAT5 (bis 100 Mbit/s), CAT6 (bis 1000 Mbit/s), CAT6a (bis 1 Gbit/s) und CAT7 (bis 10 Gbit/s) Netzwerken eingesetzt werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, wird die Verwendung eines CAT8.1-Kabels empfohlen.

STP

Dieses Modul ist abgeschirmt. Ein Modul mit Abschirmung wird als STP (Shielded Twisted Pair) bezeichnet.

Technische Daten STP CAT8.1 Gigabit Keystone Modul RJ45 - LSA

• STP (Shielded Twisted Pair)
• Steckverbinder: RJ45 (weiblich) - LSA (weiblich)
• Kabeltyp: CAT8 (Gigabit, 25GBase-T / 40GBase-T)
• Maximale Bandbreite: 2000 MHz
• Für die Befestigung an abgeschirmten Kabeln (F/UTP und S/FTP)
• Für die Befestigung an CAT7- oder CAT8-Netzwerkkabeln
• Für die Befestigung an Netzwerkkabeln mit festen (solid) und flexiblen (stranded) Leitern
• Für die Befestigung an AWG 22 - AWG 26 Netzwerkkabel mit festen Leitern
• Für die Befestigung an AWG 22 - AWG 27 Netzwerkkabel mit flexiblen Leitern
• Für die Befestigung an Netzwerkkabeln mit einem Durchmesser von 7,0 bis 9,5 mm
• Werkzeugfreie Montage (toolless LSA)
• Integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Modulmaße (L x B x H): 37,9 x 15,9 x 22 mm
• Entspricht der Spezifikation EIA/TIA 568A/B
• Gehäuse: Druckguss-Zink

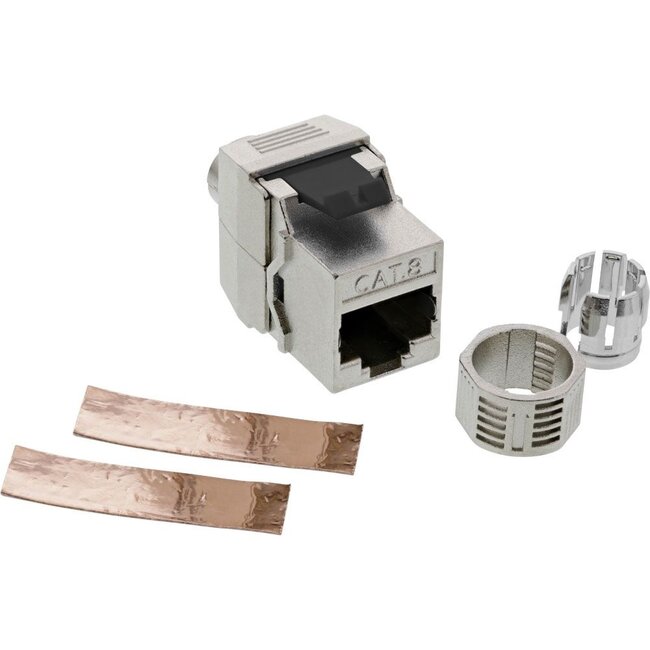

• Lieferumfang: 1 Modul
• Farbe: Grau
• Konform: RoHS
• Garantie: 2 Jahre
