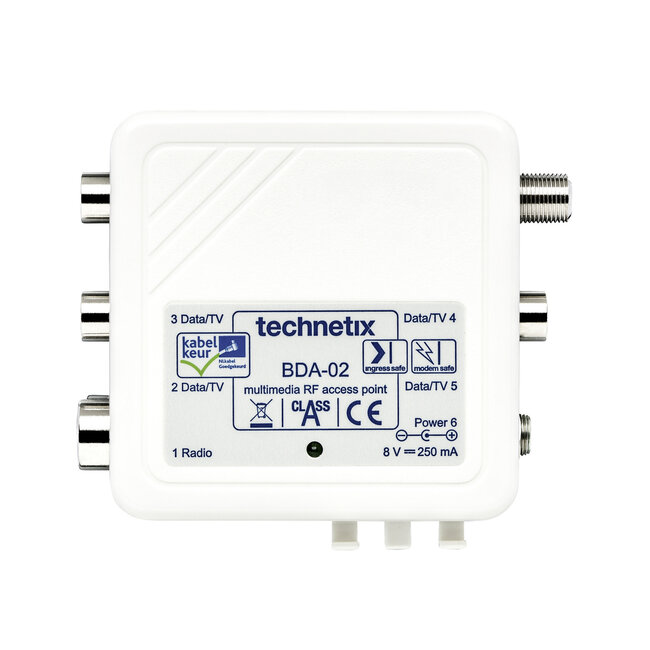

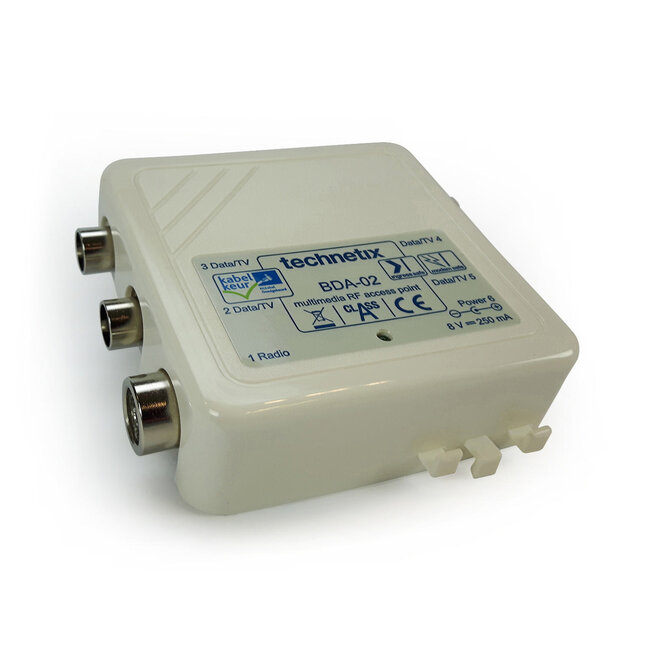

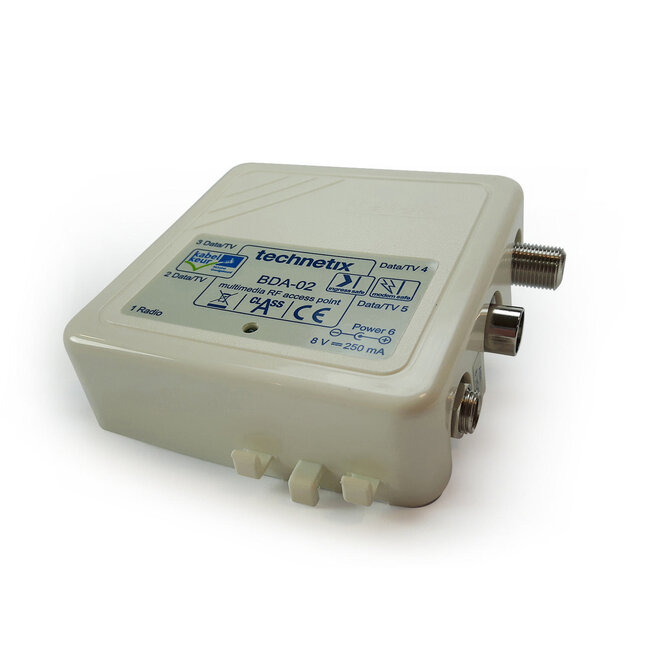

Technetix BDA-02 Aufdruck-Antennenverstärker mit 5 Ausgängen / KabelKeur und Ziggo geeignet

Verwenden Sie diesen CATV-Verstärker, um 1 Modem, 3 Fernseher und ein Radio mit einer zwei-Loch-Wandsteckdose zu verbinden.

4 oder 5 Fernseher anschließen?

Das ist möglich! Verwenden Sie dazu einen Adapter von F (männlich) auf Koax (männlich), um Port 4 für ein Standard-TV-Koaxialkabel zugänglich zu machen. Alternativ können Sie ein Koax (männlich) - Koax (männlich) Kupplungsstück verwenden, um Port 1 (Radio) für ein Standard-TV-Koaxialkabel nutzbar zu machen. So können Sie statt 3 bis zu 5 Fernseher an diesen Antennenverstärker anschließen.

Achtung! Dies ist ein Aufdruckverstärker, den Sie auf Ihre Wandsteckdose montieren!

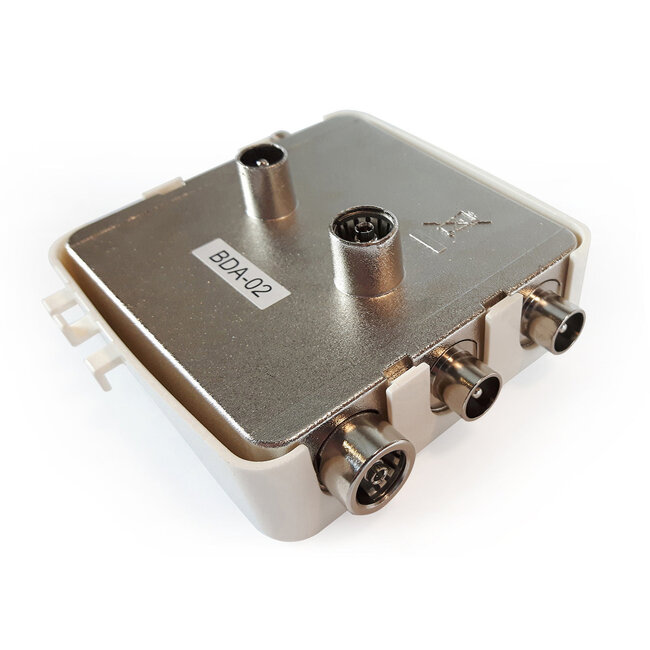

Sie können diesen Verstärker direkt auf Ihre zwei-Loch-Wandsteckdose (mit Ausgang für TV und Ausgang für Radio) aufsetzen. Das Netzteil stecken Sie einfach in eine freie Steckdose.

Aktiv rückkanalfähig

Dieser TV-Verstärker ist aktiv rückkanalfähig. Das bedeutet, dass dieser Antennenverstärker verstärkte Signale zurück an Ihren Kabelanbieter sendet. Er ist daher geeignet für interaktive Receiver mit integriertem Modem, die über das Koaxialkabel ein Internetsignal empfangen. Auch Ihr Modem können Sie an diesen Antennenverstärker anschließen. Verwenden Sie hierfür jedoch einen 3 dB Dämpfer und schließen Sie Ihr Modem an Port 4 (F-Schraubanschluss) an.

Ziggo geeignet und KabelKeur zertifiziert

Dieser Verstärker ist Ziggo geeignet und von Ziggo für die Verwendung mit Ziggo interaktiven Receivern und Kabelmodems (u.a. Cisco und Horizon Box Receiver) zertifiziert. Außerdem ist dieser Verstärker NLkabel zertifiziert und trägt daher das KabelKeur Gütesiegel.

4G/LTE Schutz

Dieser Verstärker ist 4G LTE abgeschirmt, was bedeutet, dass Störungen durch 4G LTE Signale ausgeschlossen werden. Um Ihre Installation vollständig vor 4G LTE Signalen zu schützen, müssen alle verwendeten Materialien diese Abschirmung aufweisen.

Geeignet für Frequenzen bis 1006 MHz (1 GHz ready)

Dieser Antennenverstärker ist für Frequenzen bis 1006 MHz geeignet. Aktuell reicht dies für den Empfang von analogem TV, digitalem TV und HD TV aus. Kabelanbieter haben jedoch angekündigt, zukünftig Frequenzen über 1 GHz (bis zu 1218 MHz) zu nutzen. Es besteht das Risiko, dass Sie diesen Verstärker in Zukunft ersetzen müssen, wenn Kabelanbieter Frequenzen über 1 GHz für (zusätzliche) Dienste verwenden.

Patentierte Modem Safe Technologie

Alle Ausgänge sind mit der patentierten „Modem Safe“-Technologie geschützt. Modem Safe ist eine von Technetix entwickelte Technik, die Ihr Heimnetzwerk vor den schädlichen Folgen indirekter Blitzeinschläge schützt.

Der BDA02 kann verwendet werden für die Übertragung von:

• analogem und digitalem TV und Radio
• High Definition TV (HDTV)
• Ultra HD/4K Ready TV
• interaktivem TV, einschließlich Video On Demand und verpasste Sendungen
• Frequenzen bis 1006 MHz
• Kabelinternet und Telefonie

Für die Inbetriebnahme des BDA02 benötigen Sie:

• eine zwei-Loch-Wandsteckdose zur Befestigung des Verstärkers
• Abschlusswiderstände, um nicht genutzte Ausgänge korrekt abzuschließen
• einen 3 dB Dämpfer, wenn Sie an Ausgang 4 ein Modem anschließen möchten
• ein Kabel mit F-Steckern zum Anschluss Ihres Modems
• Koaxialkabel zum Anschluss Ihrer Fernseher
• ein Koax (männlich) - Koax (männlich) Kupplungsstück, wenn Sie an Ausgang 1 einen Fernseher anschließen möchten
• einen F (männlich) - Koax (männlich) Adapter, wenn Sie an Ausgang 4 einen Fernseher anschließen möchten

Technische Daten Technetix BDA-02 Aufdruck-Antennenverstärker mit 5 Ausgängen / KabelKeur und Ziggo geeignet

• Eingang: 1x Koax IEC (weiblich) + 1x Koax IEC (männlich)
• Ausgänge: 3x Koax IEC (männlich) + 1x Koax IEC (weiblich) + 1x F (weiblich)
• Verstärkung: 4 dB / 4 dB / 4 dB / 4 dB
• Frequenzbereich: 85 - 1006 MHz (1 GHz ready)
• aktiv rückkanalfähig an Ausgängen 2 bis 5: 5 - 65 MHz
• hohe Abschirmung: Klasse >A / 4G/LTE geschützt
• Energieverbrauch: maximal 5 W
• Konformität: RoHS, CE, Ziggo geeignet, KabelKeur, ModemSafe
• Farbe: weiß
• Garantie: 5 Jahre

Der BDA02 hat eine feste Verstärkung pro Ausgang:

• Ausgang 1: 4-4,5 dB – geeignet für analogen Radioempfang, nicht rückkanalfähig
• Ausgang 2: 4-4,5 dB – geeignet für TV – max. 15 m Koaxialkabel, Rückkanalverstärkung 1-2 dB
• Ausgang 3: 4-4,5 dB – geeignet für TV – max. 15 m Koaxialkabel, Rückkanalverstärkung 1-2 dB
• Ausgang 4: 4-4,5 dB – geeignet für TV/Modem – max. 15 m Koaxialkabel, Rückkanalverstärkung 1-2 dB
• Ausgang 5: 4-4,5 dB – geeignet für TV – max. 15 m Koaxialkabel, Rückkanalverstärkung 1-2 dB

Lieferumfang:

• Verstärker BDA 02
• Kunststoffabdeckung (weiß)
• Netzteil
• Bedienungsanleitung

Achtung! Das grüne Kabel schließen Sie an einem Teilnehmerübernahmepunkt an, nicht am Verstärker!

Der Punkt, meist im Sicherungskasten, an dem das Signal über das grüne Kabel vom Betreiber an den Teilnehmer übergeben wird, wird als Teilnehmerübernahmepunkt bezeichnet. Um Störungen im Signal zu vermeiden, ist dieser Punkt galvanisch getrennt ausgeführt. Das bedeutet, dass Außen- und Innenleiter im Zuleitungskabel voneinander getrennt sind. Die Qualität der Hausinstallation hängt maßgeblich von der gelieferten Signalqualität ab.

Modem an den Antennenverstärker anschließen?

Sie können Ihr Modem an diesen Antennenverstärker anschließen. Verwenden Sie dazu einen 3 dB Dämpfer und schließen Sie Ihr Modem an Port 4 (F-Schraubanschluss) an.
