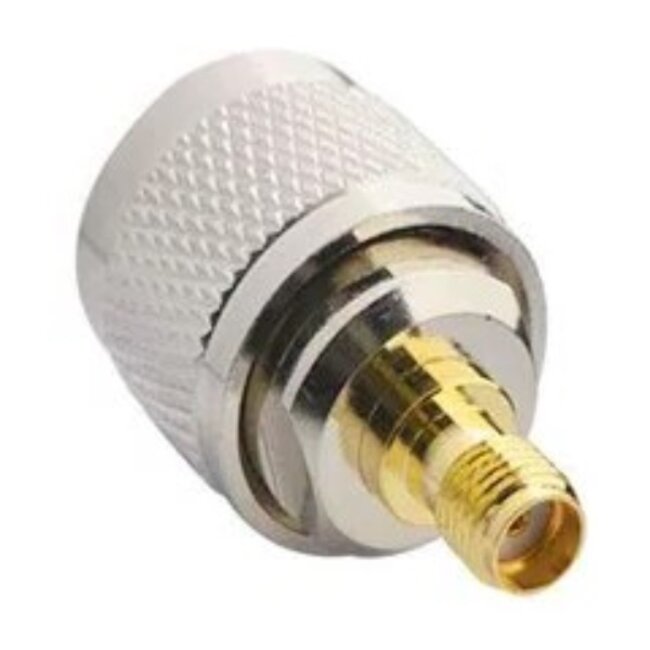

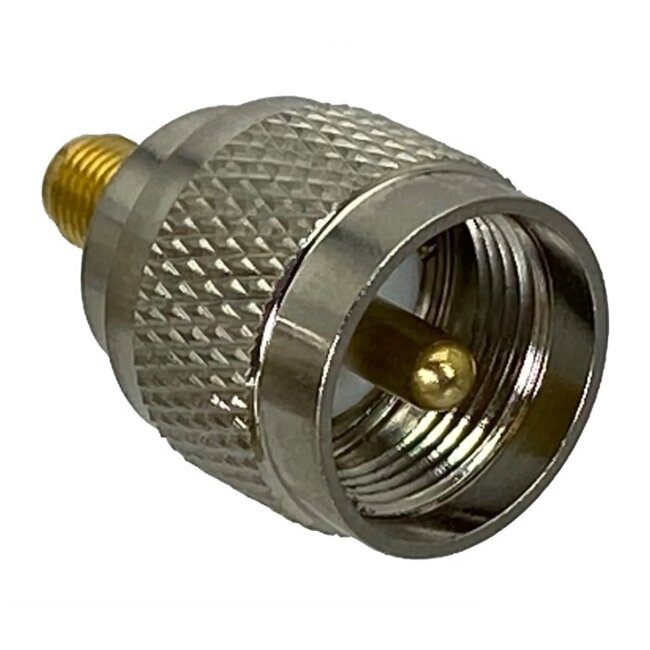

UHF (m) - SMA (w) Adapter - 50 Ohm

Dieser Adapter ermöglicht die Verbindung eines Kabels oder Geräts mit UHF-Anschluss mit einem Kabel oder Gerät mit SMA-Stecker. Er eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Decoder und verschiedene andere Geräte mit Antennenanschluss.

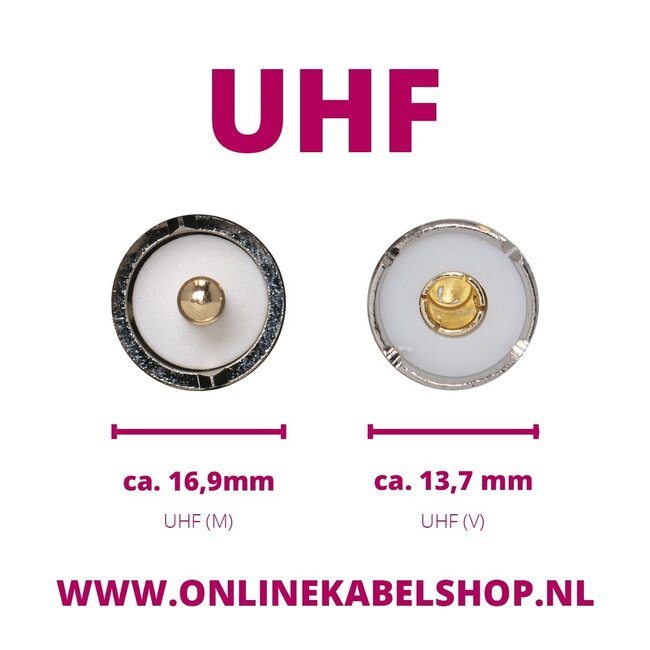

UHF-Stecker

Der UHF-Stecker ist ein verschraubbarer RF-Steckverbinder, der während des Zweiten Weltkriegs entwickelt wurde und ursprünglich als Videostecker für Radaranwendungen gedacht war. Heute wird der UHF-Stecker hauptsächlich in RF-Anwendungen verwendet und ist ein gängiger Steckverbinder im Amateurfunk und bei Marifon (Maritime Funk) Anwendungen. Der männliche Stecker wird häufig als PL259 (PL-259) und der weibliche als SO239 (SO-239) bezeichnet. Außerdem findet man den Stecker manchmal an Video- und Bildgeräten aus den späten 70er Jahren, wo er als Composite-Ein- und Ausgang dient.

SMA-Stecker

Der SMA-Stecker ist ein verschraubbarer, kompakter koaxialer RF-Steckverbinder, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift das Geschlecht wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig auch bei Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden.

Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Innenstift, Gewinde innen)
• SMA weiblich (Innenbuchse, Gewinde außen)
• RP-SMA männlich (Innenbuchse, Gewinde innen)
• RP-SMA weiblich (Innenstift, Gewinde außen)

Technische Daten UHF (m) - SMA (w) Adapter - 50 Ohm

• Anschlüsse: UHF (männlich) - SMA (weiblich)
• Ausführung: gerader Adapter
• Impedanz: 50 Ohm
• Lieferumfang: 1x Adapter
• Norm: nicht bekannt
• Farbe: grau
• Garantie: 2 Jahre
