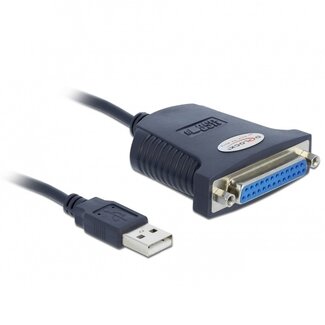

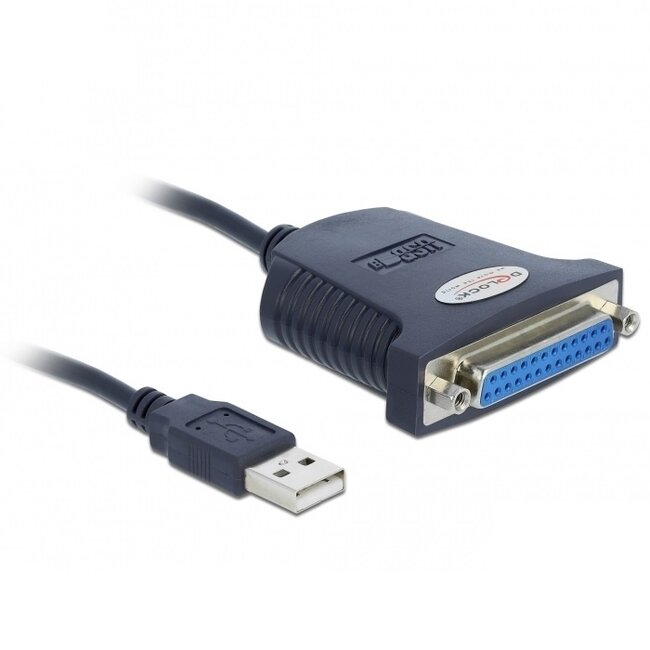

USB-A (m) - 25-poliger SUB-D (w)
Anwendung: Computer (USB) > Gerät/Kabel (25-poliger SUB-D LPT)
Kommunikationsstandard: IEEE 1284 / Datenübertragung bis zu 12 Mbps
USB 1.1 Full Speed / Chipsatz: unbekannt
Für Windows Vista oder neuer
Lesen Sie mehr.

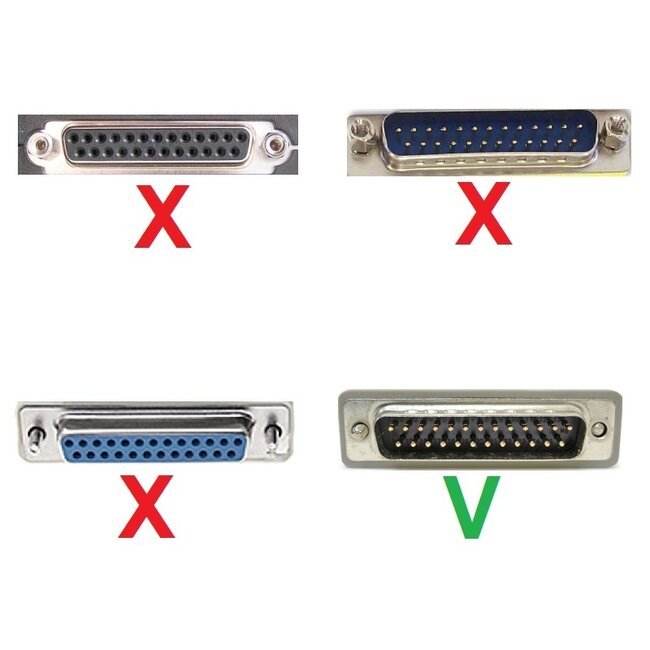

Dieser Adapter ermöglicht den Anschluss von parallelen Geräten oder Kabeln mit 25-poligem SUB-D IEEE1284-A LPT-Stecker an einen Computer oder Laptop mit USB Typ A Anschluss.
SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Steckverbinder gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.
Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Serielle Anschlüsse an Computern haben meist 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins besitzen. Die COM1 und COM2 Anschlüsse am Computer sind seriell, der LPT1 Anschluss (Druckeranschluss) ist parallel. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.
Der 25-polige SUB-D Steckverbinder wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Steckertyp, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.
Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).
Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Es handelt sich um einen großen Stecker mit zwei „Klick“-Klemmen an den Seiten.
Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, ist bei einigen HP Druckern (z.B. HP Laserjet 1100) verbaut. Es ist eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wird standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.
