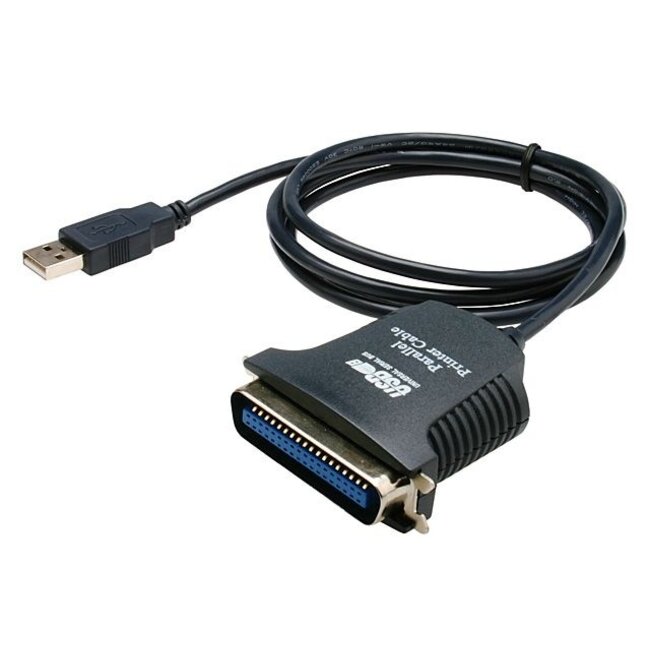

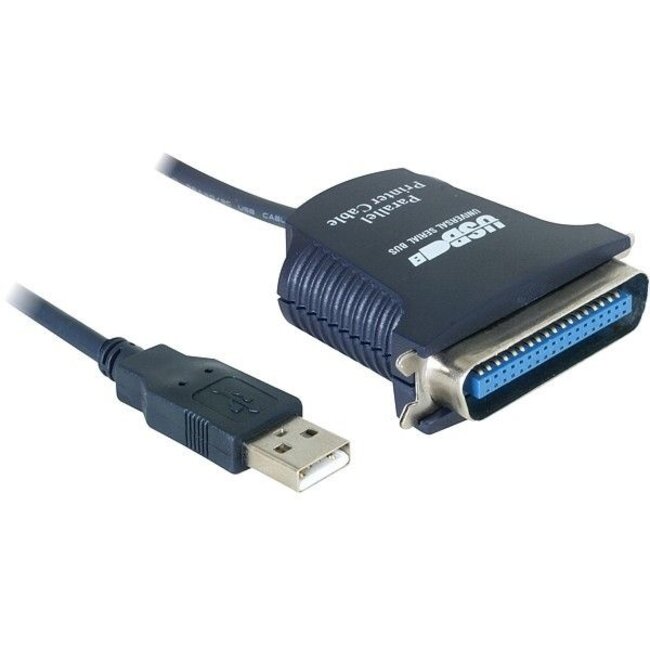

USB-A (m) zu 36-poliger SUB-D (m) IEEE1284 Paralleldruckerkabel
Dieser Konverter ermöglicht die Verbindung von parallelen Geräten mit 36-poligem Centronics IEEE1284-B LPT-Anschluss mit einem Computer oder Notebook mit USB Typ A Anschluss.
Serielle und parallele Kabel
Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Serielle Anschlüsse an Computern bestehen meist aus 9 oder 25 Pins, während ein paralleler Anschluss in der Regel 25 Pins hat. Die COM1- und COM2-Anschlüsse am Computer sind seriell, während der LPT1-Anschluss (Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann somit auch für parallele Zwecke verwendet werden, abhängig von den angeschlossenen Ports.
IEEE-1284 Anschluss
IEEE1284 ist weniger ein Anschluss, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Arten von Anschlüssen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.
IEEE1284-A
Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).
IEEE1284-B

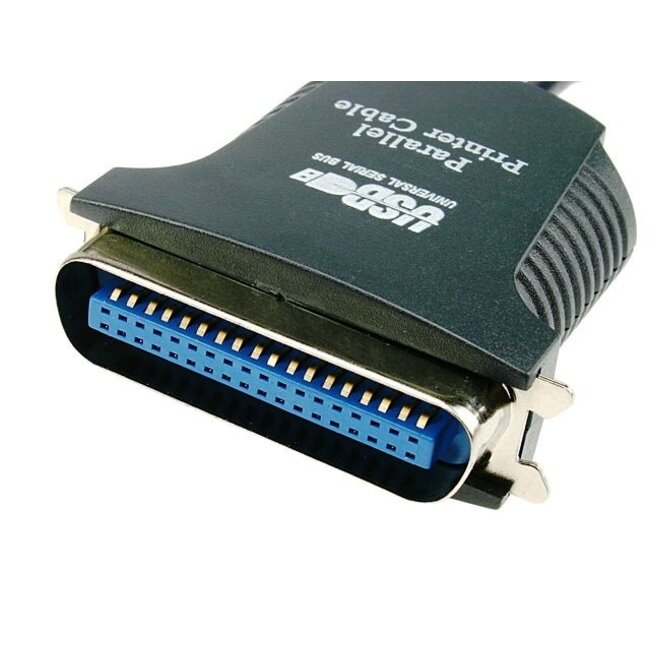

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Anschluss mit zwei „Klick“-Klemmen an den Seiten.
IEEE1284-C
Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, ist bei einer begrenzten Anzahl von HP-Druckern (z.B. HP Laserjet 1100) zu finden. Es handelt sich um eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.
Spezifikationen USB-A (m) zu 36-poliger SUB-D (m) IEEE1284 Paralleldruckerkabel
- Anschlüsse: USB-A (männlich) - Centronics 36-polig (männlich)
- Paralleler Anschluss Typ Centronics (Standard IEEE1284-B)
- 36-poliger Centronics Anschluss mit Klemmen
- Kommunikationsstandard: IEEE 1284 (parallel)
- Anwendung: Computer (USB) > Drucker (36-poliger Centronics LPT)
- Entspricht USB1.1 Full Speed Spezifikationen
- Voll kompatibel mit USB2.0 und USB3.0 Anschlüssen
- Chipset: CH341
- Geeignet für Datenraten bis zu 12 Mbps
- Unterstützt bidirektionale Drucker, EPP, ECP
- Systemanforderungen: Windows 7 oder neuer
- Bus-gespeist (Stromversorgung über USB-Anschluss des Computers/Notebooks)
- Konformität: nicht bekannt
- Farbe: Schwarz
- Garantie: 2 Jahre
