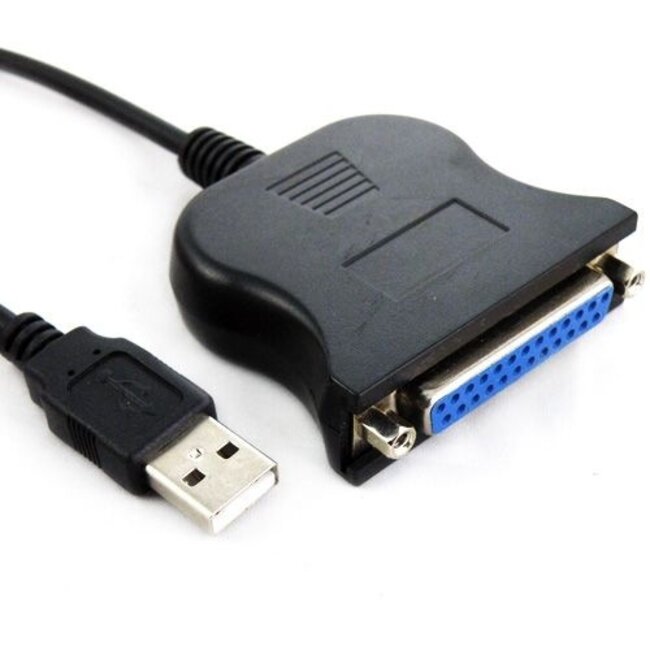

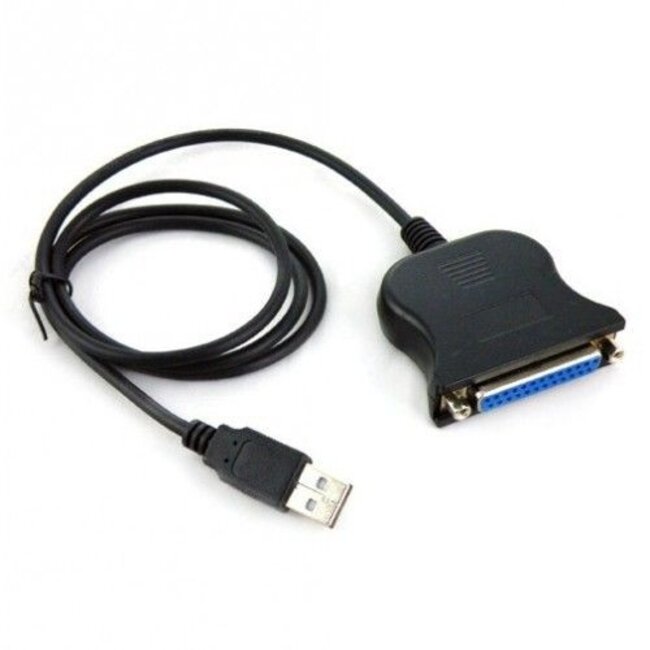

USB-A (m) - 25-poliger SUB-D (w)
Anwendung: Computer (USB) > Gerät/Kabel (25-poliger SUB-D LPT)
Kommunikationsstandard: IEEE 1284 / Datenübertragung bis zu 12 Mbps
USB 1.1 Full Speed / Chipsatz: unbekannt
Für Windows XP oder neuer
Lesen Sie mehr.
Dieser Adapter ermöglicht den Anschluss von parallelen Geräten oder Kabeln mit 25-poligem SUB-D IEEE1284-A LPT-Stecker an einen Computer oder Laptop mit USB Typ A Anschluss.
SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Begriff Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Steckverbinder. SUB-D Steckverbinder verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt von einem Code, der die genaue Anzahl der Pins angibt. Es gibt SUB-D Steckverbinder mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.
Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes gleichzeitig überträgt. Eine parallele Schnittstelle ist daher deutlich schneller als eine serielle. Serielle Anschlüsse an Computern besitzen meist 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins haben. Die COM1- und COM2-Anschlüsse sind seriell, während der LPT1-Anschluss (Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden, dies hängt von den angeschlossenen Ports ab.
Der 25-polige SUB-D Steckverbinder wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Steckverbinder, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.
Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).
Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Es handelt sich um einen großen Stecker mit zwei „Klick“-Klammern an den Seiten.
Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einigen HP-Druckern (z. B. HP Laserjet 1100). Es ist eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wird standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.
