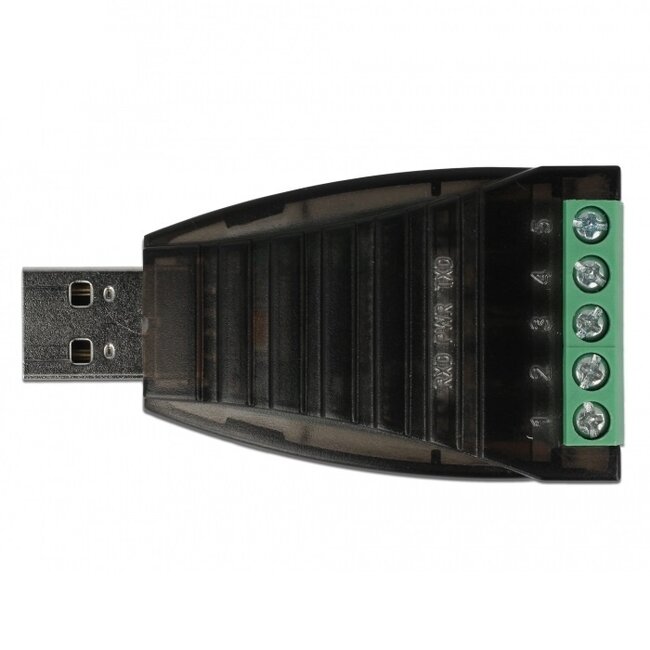

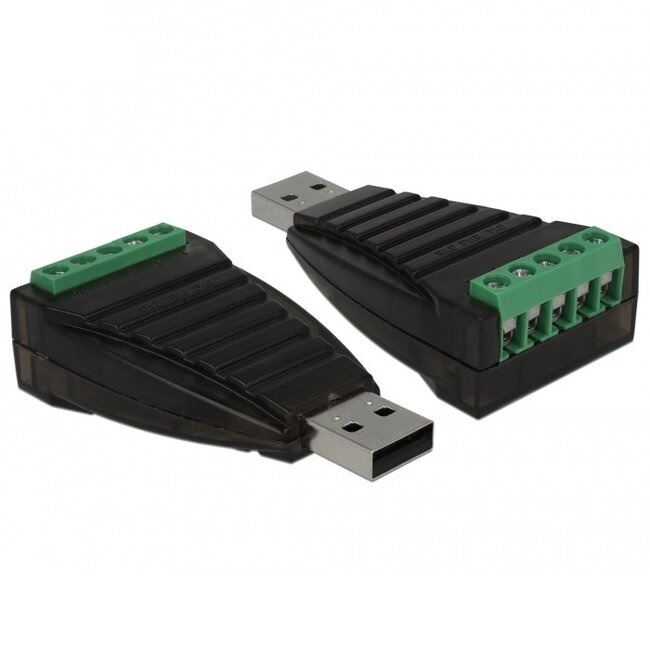

USB-A (m) zu 5-poligem Terminalblock (w) serieller RS422/RS485 Adapter / FTDI Chip / ESD-Schutz / Überspannungsschutz

Dieser Konverter ermöglicht die Verbindung serieller RS422/RS485 Geräte mit einem Computer oder Notebook über einen USB-Anschluss. Dieser Adapter ist besonders geeignet für Geräte ohne Steckverbinder, sodass Sie die einzelnen Adern direkt mit dem Terminalblock verbinden können.

FTDI Chipset

Future Technology Devices International, allgemein bekannt als FTDI, ist ein schottischer Halbleiterhersteller, der sich auf USB-Technologie spezialisiert hat. Das Unternehmen entwirft, fertigt und unterstützt Geräte sowie zugehörige Softwaretreiber zur Umwandlung von z.B. RS-232, RS-485 oder TTL serieller Kommunikation in USB-Signale, um ältere Geräte mit modernen Computersystemen kompatibel zu machen. Das Flaggschiff des Unternehmens ist der FTDI Chip, ein integrierter Schaltkreis, der auch ein weit verbreitetes Bauteil in elektronischen Geräten mit Mikrocontrollern ist. Kurz gesagt: Wenn der Hersteller keine Treiber bereitstellt, liefert der FTDI Chip sie aus der eigenen Datenbank. Dadurch funktioniert ein Adapter mit FTDI Chip nahezu immer.

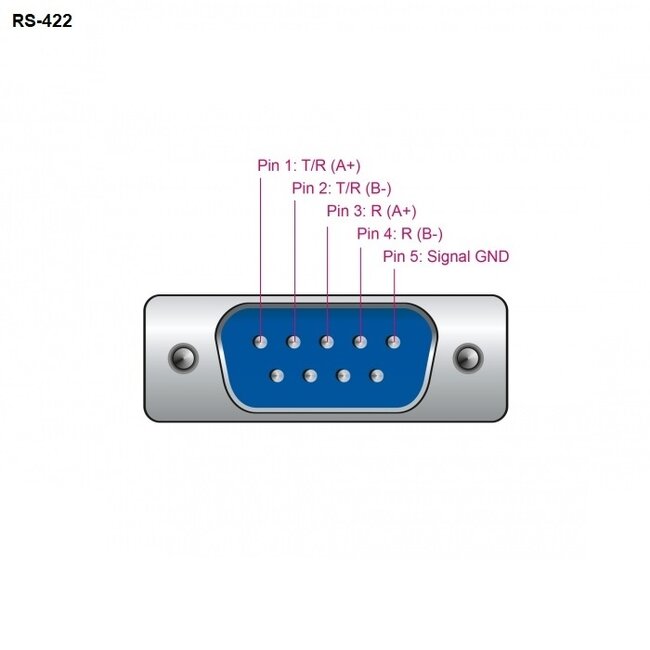

RS-422 Standard

Der RS422 Standard ähnelt dem RS232 Standard, ist jedoch eine verbesserte Version. RS422 ermöglicht das Senden und Empfangen von Daten über separate Leitungen (Vollduplex). Der RS422 Standard erlaubt bis zu 10 Empfangsgeräte (Receiver), die Signale von einem Host (Transmitter) empfangen. Die Übertragungsdistanz kann mehr als 1 km betragen.

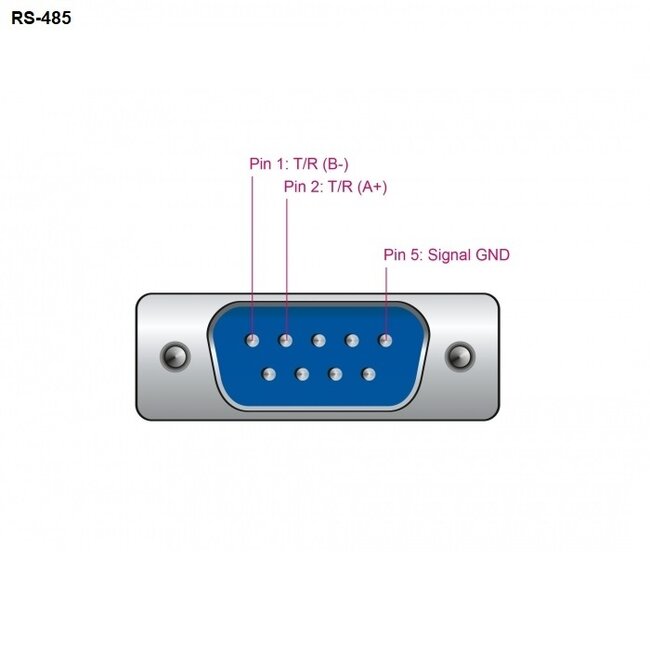

RS-485 Standard

Der RS232 Standard erlaubt nur eine Eins-zu-Eins-Kommunikation, bei der ein Host, meist ein Computer, jeweils mit einem Gerät kommuniziert. Der RS485 Standard ermöglicht bis zu 128 Transceiver im Bus (Multi-Station), wobei die Übertragungsdistanz ebenfalls mehr als 1 km betragen kann. Der RS485 Kommunikationsstandard wird daher häufig in Daten- und Steuerungssystemen verwendet, in denen mehrere Systeme miteinander kommunizieren. Sie können einen RS232-Port in ein RS485-Signal umwandeln. In industriellen Umgebungen empfiehlt es sich, ein Kabel oder einen Adapter mit Schutz (ESD-Schutz) zu verwenden, um Schäden an Ihren Geräten zu vermeiden.

Spezifikationen USB-A (m) zu 5-poligem Terminalblock (w) serieller RS422/RS485 Adapter / FTDI Chip / ESD-Schutz / Überspannungsschutz

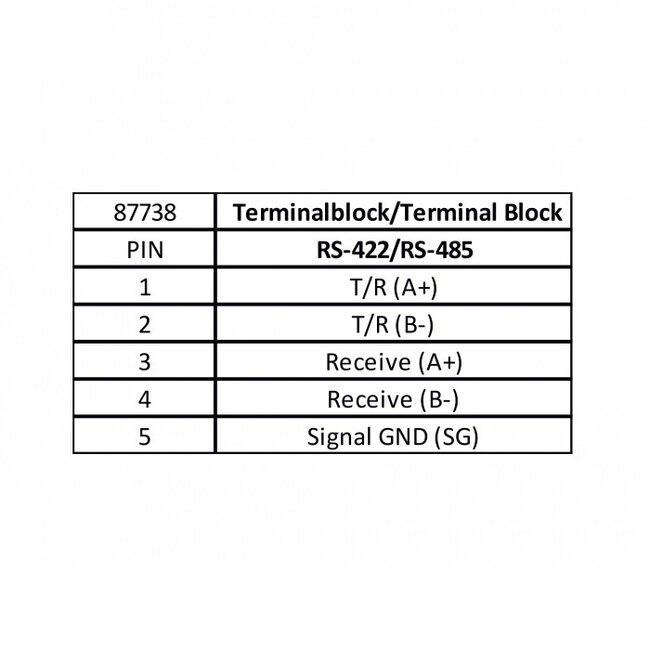

• Anschlüsse: USB-A (männlich) - 5-poliger Terminalblock (weiblich)
• Kommunikationsstandard: RS422/RS485
• Anwendung: Computer (USB) > Gerät (RS422/485)
• Entspricht USB2.0 High Speed Spezifikationen
• Chipset: Future Technology Devices International (FTDI) FT232R
• Automatische Datenflusskontrolle
• Datenübertragung: asynchron, Vollduplex, Halbduplex
• Geeignet für Datenraten bis zu 921,6 Kbps
• Unterstützt Modbus
• Schutz gegen elektrostatische Entladungen (ESD-Schutz) ±15 kV auf allen Signalleitungen
• Überspannungsschutz (Surge Protection) bis 600 W Spitzenimpuls (TVS)
• 3 LEDs für Stromversorgung und Aktivität
• Betriebstemperatur: -40°C bis 85°C
• Relative Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)
• Systemanforderungen: Windows 7 oder neuer / Mac OS 10.14.1 oder höher / Linux Kernel 4.6 oder höher
• Bus-gespeist (Stromversorgung über USB-Port des Computers/Notebooks)
• Abmessungen (L x B x H): ca. 62 x 33 x 16 mm
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre

Lieferumfang:

• USB - RS-422/RS-485 Konverter
• Treiber-CD

Downloads

Hier klicken für das Datenblatt
Treiber 2.12.28 (für u.a. Windows 10 / 8.1 / 8 / 7)
Treiber 2.4.2 (für u.a. Mac OS ab 10.9)
