USB-A (m) zu 9-poliger SUB-D / 25-poliger SUB-D (m) serieller RS232 Adapter / FTDI Chip

Dieser Konverter ermöglicht den Anschluss serieller Geräte mit 9-poligem oder 25-poligem SUB-D RS-232 Anschluss an einen Computer oder Laptop mit USB Typ A Anschluss.

Achtung!

Dieser Adapter ist für serielle RS-232 Verbindungen geeignet. Er kann NICHT für parallele Druckeranschlüsse verwendet werden. Um einen Drucker mit LPT-Anschluss (IEEE-1284) an einen USB-Anschluss Ihres Computers oder Laptops anzuschließen, benötigen Sie einen USB-zu-Parallel Adapter.

FTDI Chipsatz

Future Technology Devices International, allgemein bekannt als FTDI, ist ein schottischer Halbleiterhersteller, der sich auf USB-Technologie spezialisiert hat. Das Unternehmen entwirft, fertigt und unterstützt Geräte sowie deren zugehörige Softwaretreiber zur Umwandlung von z.B. RS-232, RS-485 oder TTL serieller Kommunikation in USB-Signale, um ältere Geräte mit modernen Computersystemen zu verbinden. Das Flaggschiff des Unternehmens ist der FTDI Chip, ein integrierter Schaltkreis, der auch ein weit verbreitetes Bauteil in elektronischen Geräten mit Mikrocontrollern ist. Kurz gesagt: Wenn der Hersteller keine Treiber bereitstellt, liefert der FTDI Chip diese aus der eigenen Datenbank. Dadurch funktioniert ein Adapter mit FTDI Chip nahezu immer.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Standard

RS232 ist ein Standard für die Kommunikation zwischen Computern und Peripheriegeräten oder zwischen Computern untereinander. Der Anschluss ähnelt einem VGA-Port, hat jedoch weniger Pins (9 statt 15 bei VGA). Dieser Anschluss wurde ursprünglich für die Kommunikation zwischen Modems und Computerterminals entwickelt, wird heute jedoch von vielen Herstellern für verschiedenste Geräte verwendet. Häufig dient der Anschluss dazu, ein Gerät mit einem Computer zu verbinden oder Updates bzw. Software zu installieren (Service-Port).

RS-232 Pinbelegung

Während der RS-232 Anschluss ursprünglich 25 Pins besaß, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen, findet man heute in der Praxis fast ausschließlich 9-polige RS-232 Anschlüsse. Die Pinbelegung nach RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

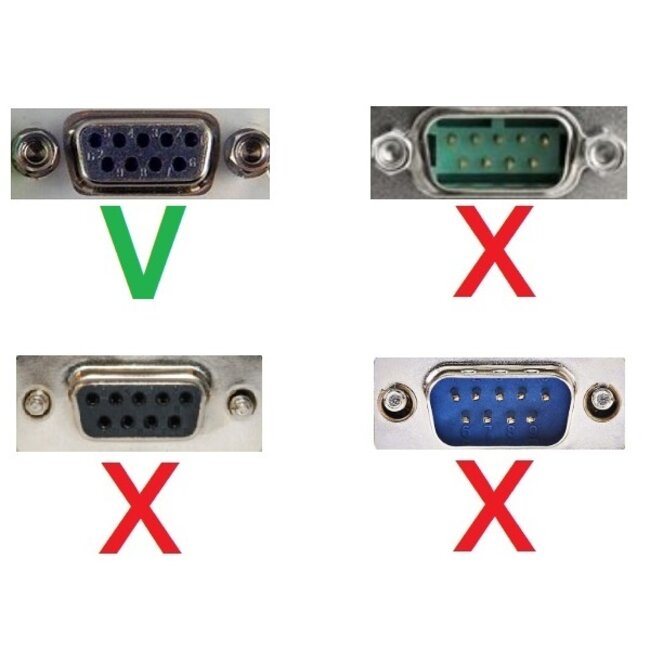

Hat Ihr serielles Gerät einen männlichen Anschluss?

Dann können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Konverters in einen weiblichen Anschluss.

Technische Daten USB-A (m) zu 9-poliger SUB-D / 25-poliger SUB-D (m) serieller RS232 Adapter / FTDI Chip

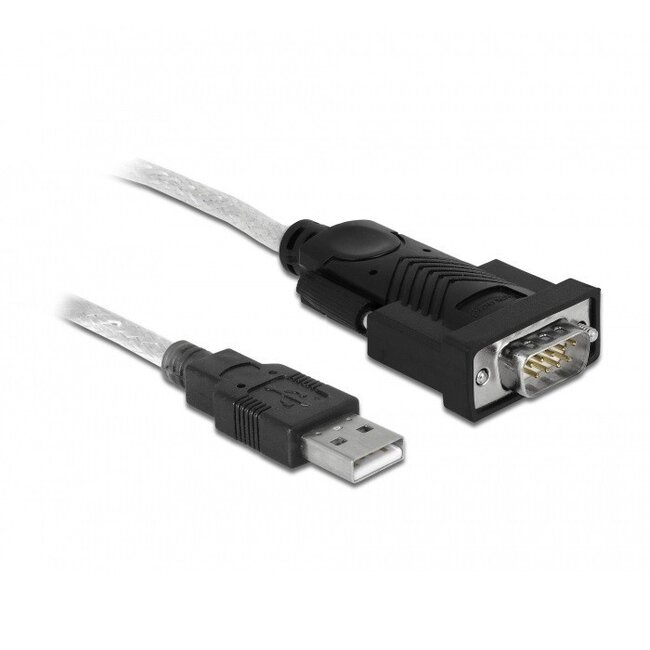

• Anschlüsse: USB-A (männlich) - 9-poliger SUB-D (männlich)

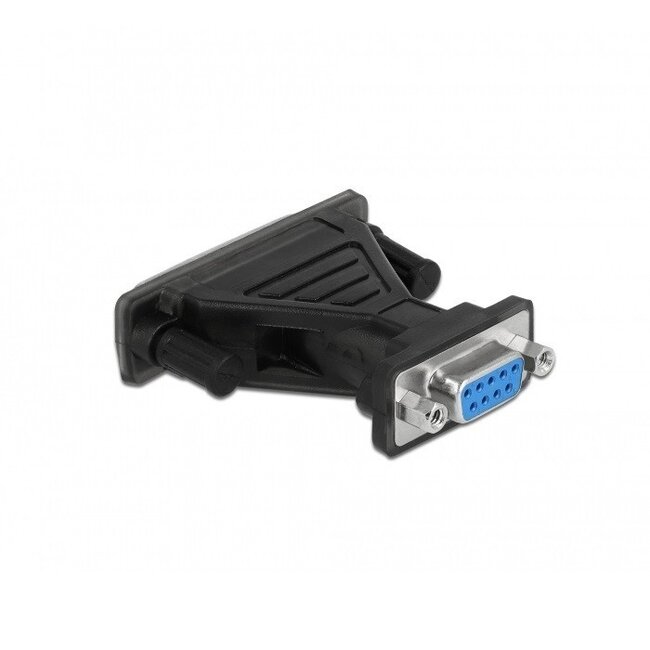

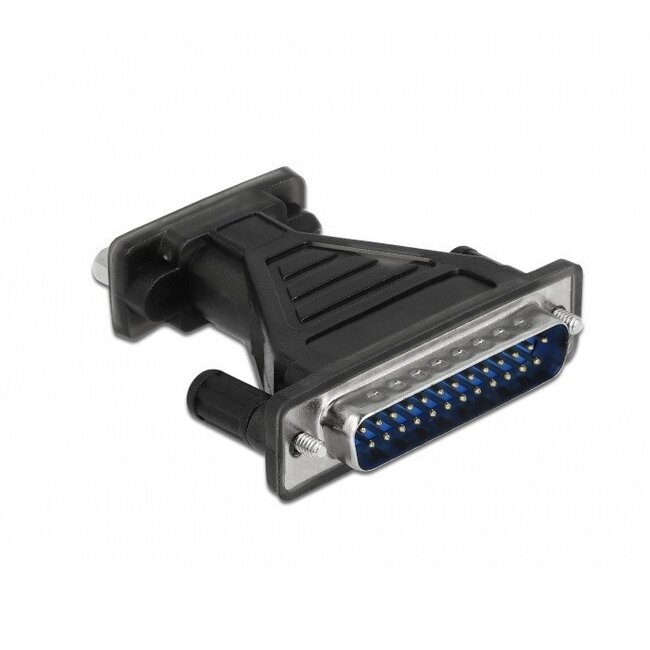

• inklusive 9-poliger SUB-D (weiblich) - 25-poliger SUB-D (männlich) Adapter
• 9-poliger SUB-D / 25-poliger SUB-D Stecker mit Schrauben
• Kommunikationsstandard: RS232
• Anwendung: Computer (USB) > Gerät (9-poliger SUB-D / 25-poliger SUB-D)
• entspricht USB2.0 High Speed Spezifikationen
• Chipsatz: Future Technology Devices International (FTDI)
• Systemanforderungen: Windows Vista oder neuer / Mac OS 10.9 oder höher
• busgespeist (Stromversorgung über USB-Anschluss des Computers/Laptops)
• konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre

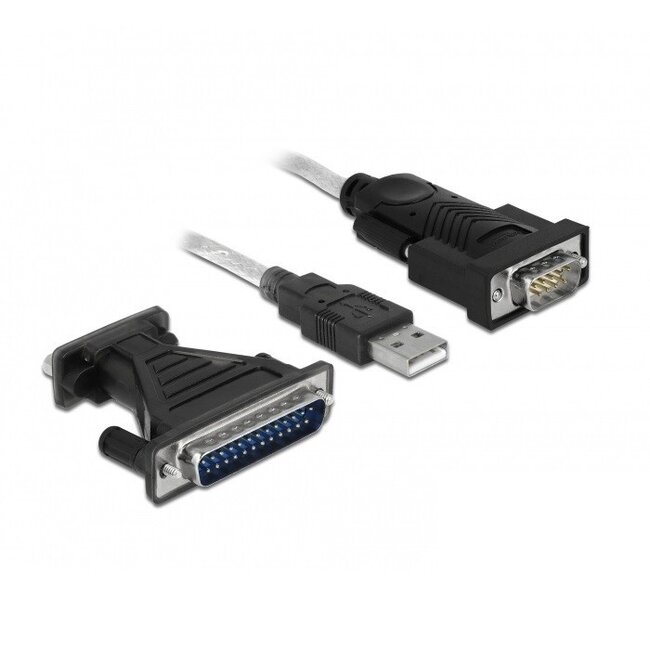

Lieferumfang:

• USB - RS-232 Konverter
• 9-poliger SUB-D - 25-poliger SUB-D Adapter
• Treiber-CD
• Bedienungsanleitung

Downloads

Produktblatt
Treiber 2.12.28 (für u.a. Windows 10 / 8.1 / 8 / 7)
Treiber 2.4.2 (für u.a. Mac OS X ab 10.9)
