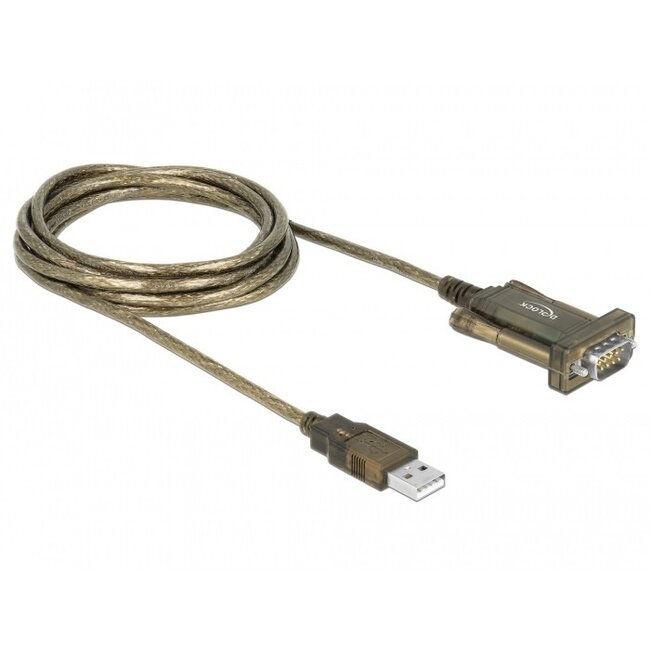

USB-A (m) zu 9-poliger SUB-D mit Schrauben (m) serieller RS232 Adapter / Prolific Chip / LED-Anzeigen

Dieser Konverter ermöglicht es Ihnen, serielle Geräte mit 9-poligem SUB-D RS232 Anschluss an einen Computer oder Laptop mit USB Typ A Anschluss anzuschließen.

Integrierte LED-Anzeigen

Der Konverter verfügt über 3 LED-Anzeigen, die anzeigen, ob Daten gesendet und empfangen werden. Eine dritte LED zeigt an, ob über den USB-Anschluss ausreichend Strom geliefert wird.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Standard

RS232 ist ein Standard für die Kommunikation zwischen Computern und Peripheriegeräten oder zwischen Computern untereinander. Der Anschluss ähnelt einem VGA-Anschluss, hat jedoch weniger Pins (9 statt 15 bei VGA). Dieser Anschluss wurde ursprünglich für die Kommunikation zwischen Modems und Computerterminals entwickelt, wird heute jedoch von vielen Herstellern für verschiedenste Geräte verwendet. Häufig dient der Anschluss dazu, ein Gerät mit einem Computer zu verbinden oder Updates bzw. Software zu installieren (Service-Port).

RS-232 Pinbelegung

Ursprünglich verfügte der RS-232 Anschluss über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage begegnet man in der Praxis fast ausschließlich 9-poligen RS-232 Steckern. Die Pinbelegung des RS-232 Standards ist wie folgt:

• Pin 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD), 2= Received Data (RXD), 3= Transmit Data (TXD), 4= Data Terminal Ready / Data Transmit (DTR), 5= Signal Ground (GND)
• Pin 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR), 7= Request To Send (RTS), 8= Clear To Send (CTS), 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

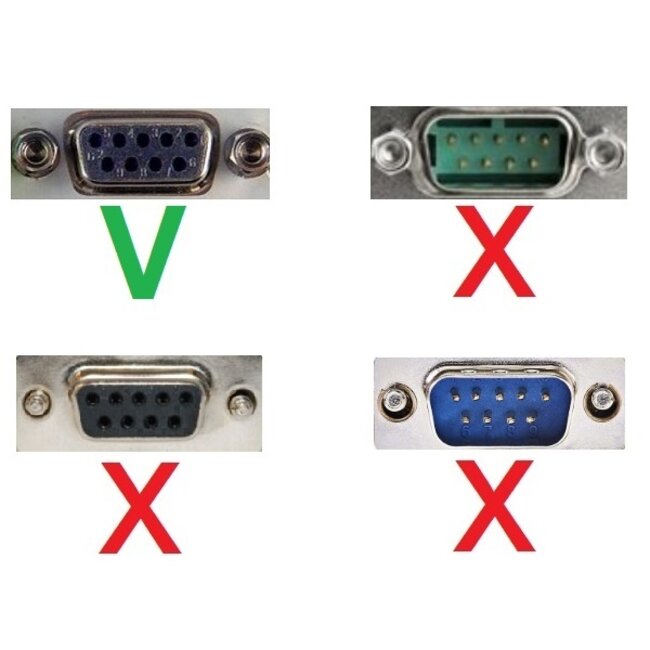

Hat Ihr serielles Gerät einen männlichen Anschluss?

Dann können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Konverters in einen weiblichen Anschluss.

Hat Ihr serielles Gerät einen 25-poligen Anschluss?

Verwenden Sie in diesem Fall einen Adapter oder ein Kabel von 9-poligem SUB-D auf 25-poligen SUB-D.

Technische Daten USB-A (m) zu 9-poliger SUB-D mit Schrauben (m) serieller RS232 Adapter / Prolific Chip / LED-Anzeigen

• Anschlüsse: USB-A (männlich) - 9-poliger SUB-D (männlich)
• 9-poliger SUB-D Stecker mit Schrauben
• Kommunikationsstandard: RS232
• Anwendung: Computer (USB) > Gerät (9-poliger SUB-D)
• Entspricht USB2.0 High Speed Spezifikationen
• Chipset: Prolific PL2503
• Unterstützt Datenraten bis zu 1 Mbps
• 3 LED-Anzeigen für Daten senden, Daten empfangen und USB-Stromversorgung
• Parity: gerade, ungerade, keine, mark, space
• Stoppbit: 1, 1,5, 2
• Datenbits: 5, 6, 7, 8
• FIFO: 512 Byte
• Systemanforderungen: Windows 7 oder neuer / Mac OS 10.9.5 oder höher / Linux Kernel 3.3 oder höher / Chrome OS
• Bus-powered (Stromversorgung über USB-Anschluss des Computers/Laptops)
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre

Lieferumfang:

• USB - RS-232 Konverter
• Bedienungsanleitung

Downloads

• Produktblatt
• Treiber 1.22.0 (für u.a. Windows 7 / 8.1 / 10)
