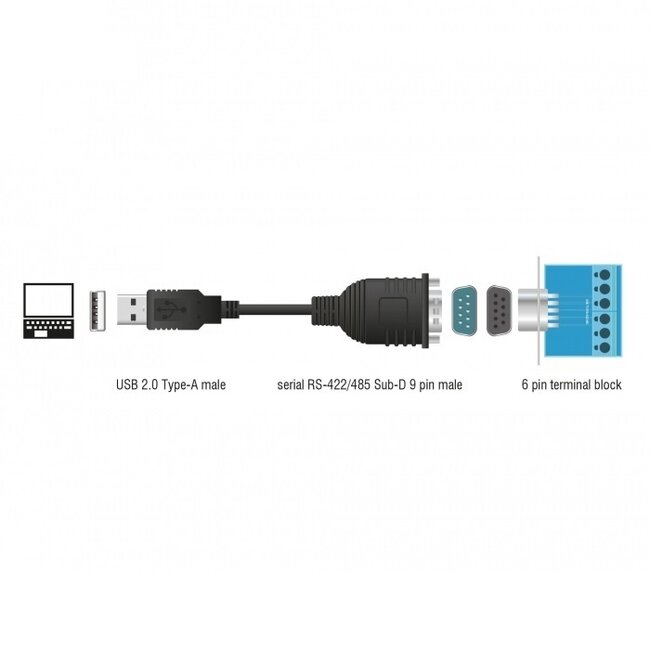

USB-A (m) zu 9-poliger SUB-D mit Schrauben (m) serieller RS422/RS485 Adapter / FTDI Chip

Dieser Konverter ermöglicht die Verbindung serieller Geräte mit 9-poligem SUB-D RS422- oder RS485-Anschluss mit einem Computer oder Notebook über einen USB-Anschluss.

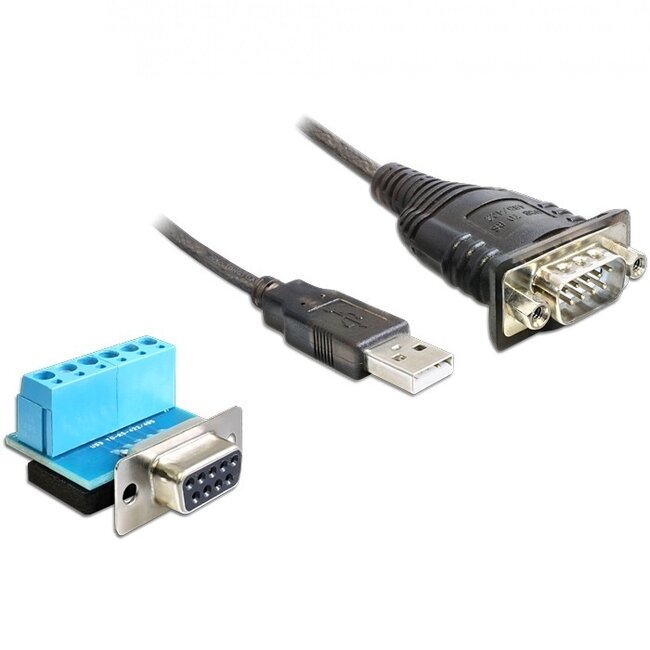

Inklusive 9-poligem SUB-D (weiblich) Terminalblock

Zum Lieferumfang gehört ein 9-poliger SUB-D Terminalblock-Adapter, mit dem Sie bei Bedarf einzelne Drähte mit einer frei wählbaren Pinbelegung an den Adapter anschließen können.

FTDI Chipset

Future Technology Devices International, allgemein bekannt als FTDI, ist ein schottischer Halbleiterhersteller, der sich auf USB-Technologie spezialisiert hat. Das Unternehmen entwickelt, produziert und unterstützt Geräte sowie zugehörige Softwaretreiber zur Umwandlung von RS-232, RS-485 oder TTL serieller Kommunikation in USB-Signale, um ältere Geräte mit modernen Computersystemen kompatibel zu machen. Das Flaggschiff des Unternehmens ist der FTDI-Chip, ein integrierter Schaltkreis, der auch ein weit verbreitetes Bauteil in elektronischen Geräten mit Mikrocontrollern ist. Kurz gesagt: Wenn der Hersteller keine Treiber bereitstellt, liefert der FTDI-Chip diese aus der eigenen Datenbank. Dadurch funktioniert ein Adapter mit FTDI-Chip nahezu immer zuverlässig.

SUB-D Steckverbinder

SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in der Computertechnik eingesetzt werden. Der Begriff „Miniatur“ war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Steckverbinder. SUB-D Steckverbinder verfügen über ein eigenes Nummerierungssystem, das immer mit dem Buchstaben „D“ beginnt, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. Es gibt SUB-D Steckverbinder mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

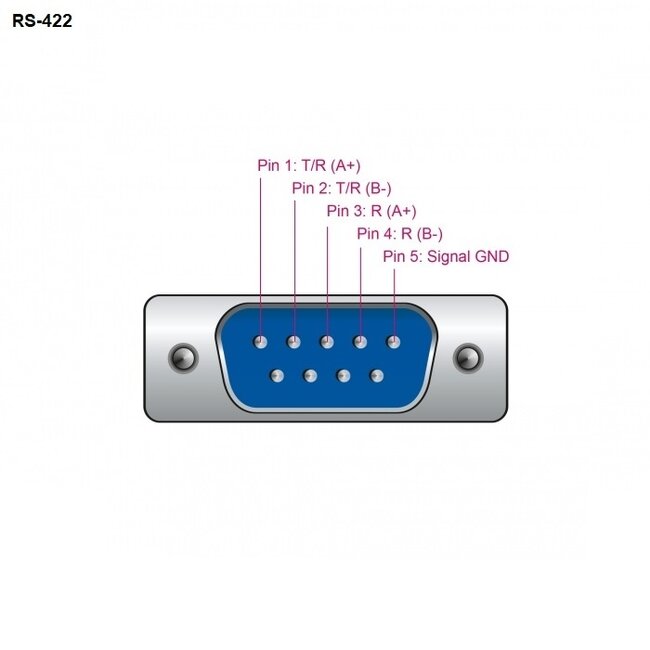

RS-422 Standard

Der RS422 Standard ähnelt dem RS232 Standard, stellt jedoch eine verbesserte Version dar. RS422 ermöglicht das Senden und Empfangen von Daten über separate Leitungen (Vollduplex). Der RS422 Standard erlaubt bis zu 10 Empfangsgeräte (Receiver), die Signale von einem Host (Transmitter) empfangen. Die Übertragungsdistanz kann mehr als 1 km betragen.

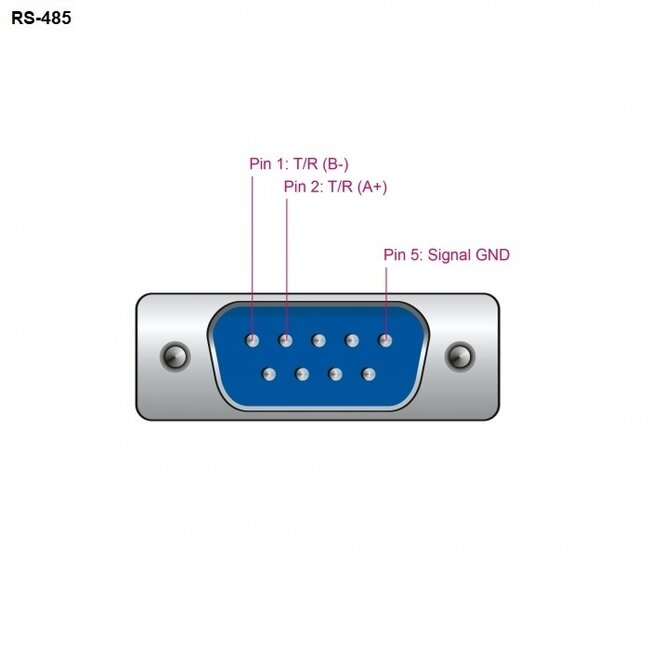

RS-485 Standard

Der RS232 Standard erlaubt nur eine Eins-zu-Eins-Kommunikation, bei der ein Host, meist ein Computer, jeweils mit einem Gerät kommuniziert. Der RS485 Standard ermöglicht bis zu 128 Transceiver im Bus (Multi-Station), wobei die Übertragungsdistanz ebenfalls mehr als 1 km betragen kann. Der RS485 Kommunikationsstandard wird daher häufig in Daten- und Steuerungssystemen eingesetzt, in denen mehrere Systeme miteinander kommunizieren. Sie können einen RS232-Port in ein RS485-Signal umwandeln. In industriellen Umgebungen empfiehlt es sich, ein Kabel oder einen Adapter mit Schutz (ESD-Schutz) zu verwenden, um Schäden an Ihren Geräten zu vermeiden.

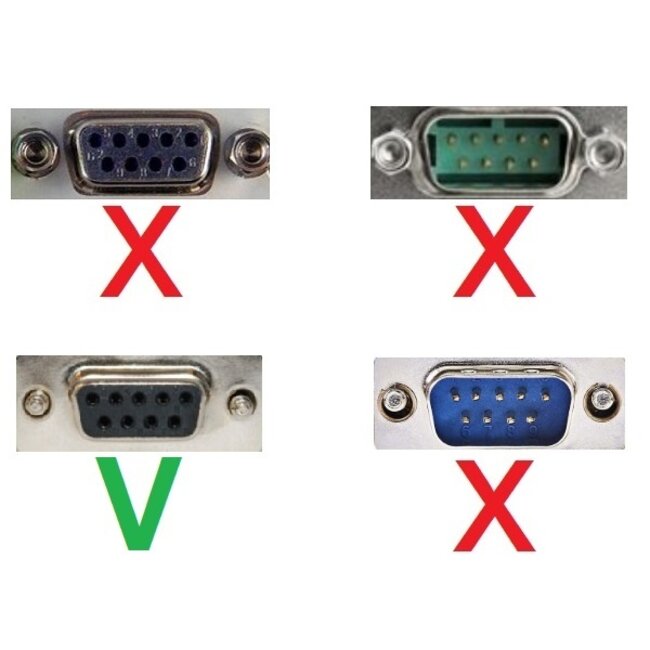

Hat Ihr serielles Gerät einen männlichen Anschluss?

Dann können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Konverters in einen weiblichen Anschluss.

Hat Ihr serielles Gerät einen 25-poligen Anschluss?

Verwenden Sie dann einen Adapter oder ein Kabel von 9-poligem SUB-D auf 25-poligen SUB-D.

Technische Daten USB-A (m) zu 9-poligem SUB-D mit Muttern (m) serieller RS422/RS485 Adapter / FTDI Chip / inkl. Terminalblock

• Steckverbinder: USB-A (männlich) - 9-poliger SUB-D (männlich)
• 9-poliger SUB-D Steckverbinder mit Schraubanschlüssen
• Inklusive Adapter 9-poliger SUB-D (w) - Terminalblock
• Kommunikationsstandard: RS422/RS485
• Anwendung: Computer (USB) > Gerät (9-poliger SUB-D)
• Entspricht USB2.0 High Speed Spezifikationen
• Chipset: Future Technology Devices International (FTDI)
• Geeignet für Datenraten bis 230,4 Kbps
• Systemanforderungen: Windows Vista oder neuer
• Bus-gespeist (Stromversorgung über USB-Port des Computers/Notebooks)
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre

Lieferumfang:

• USB - RS-422/RS-485 Konverter
• Terminalblock-Adapter
• Treiber-CD
• Bedienungsanleitung

Downloads

Hier klicken für das Produktdatenblatt
Treiber 2.12.28 (für u.a. Windows 10 / 8.1 / 8 / 7)
Treiber 2.4.2 (für u.a. Mac OS ab 10.9)
