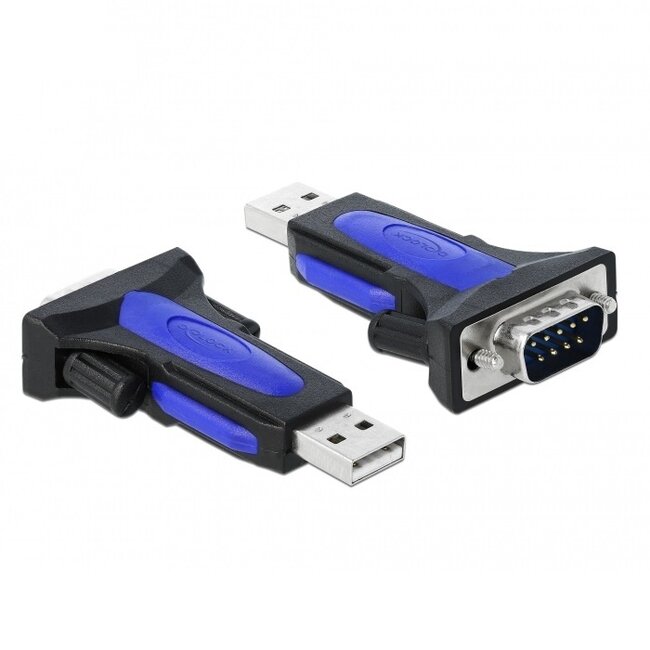

USB-A (m) auf 9-poligen SUB-D mit Schrauben (m) serieller RS485 Adapter / FTDI Chip

Dieser Konverter ermöglicht die Verbindung serieller Geräte mit 9-poligem SUB-D RS485 Anschluss mit einem Computer oder Notebook über USB.

FTDI Chipsatz

Future Technology Devices International, allgemein bekannt als FTDI, ist ein schottischer Halbleiterhersteller, der sich auf USB-Technologie spezialisiert hat. Das Unternehmen entwickelt, fertigt und unterstützt Geräte sowie zugehörige Softwaretreiber zur Umwandlung von RS-232, RS-485 oder TTL serieller Kommunikation in USB-Signale, um ältere Geräte mit modernen Computersystemen zu verbinden. Das Flaggschiff ist der FTDI Chip, ein integrierter Schaltkreis, der häufig in elektronischen Geräten mit Mikrocontrollern verwendet wird. Kurz gesagt: Wenn der Hersteller keine Treiber bereitstellt, liefert der FTDI Chip diese aus der eigenen Datenbank. Dadurch funktioniert ein Adapter mit FTDI Chip nahezu immer.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Begriff „Miniatur“ war früher passend, heute handelt es sich um relativ große Stecker. SUB-D Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. Es gibt SUB-D Stecker mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

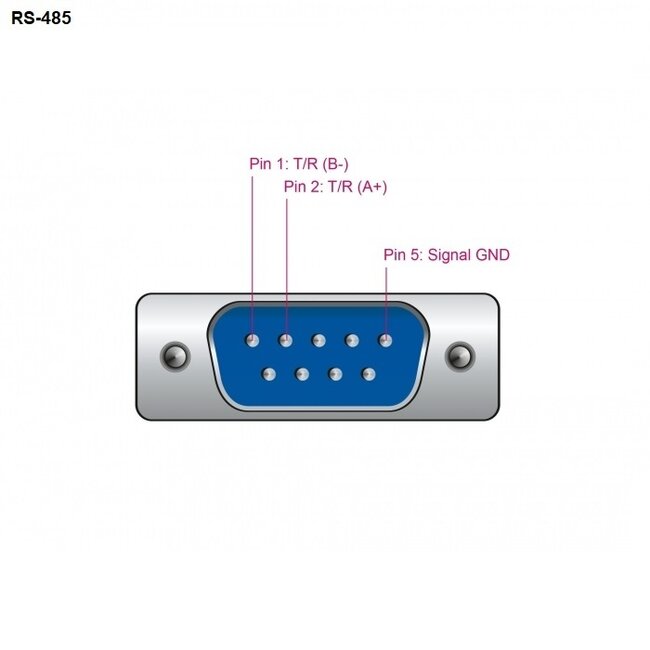

RS-485 Standard

Der RS232 Standard erlaubt nur Eins-zu-Eins-Kommunikation, bei der ein Host, meist ein Computer, jeweils mit einem Gerät kommuniziert. Der RS485 Standard ermöglicht bis zu 128 Transceiver im Bus (Multi-Station) und Übertragungsstrecken von über 1 km. Deshalb wird RS485 häufig in Daten- und Steuerungssystemen eingesetzt, in denen mehrere Systeme miteinander kommunizieren. Sie können einen RS232 Port in ein RS485 Signal umwandeln. In industriellen Umgebungen empfiehlt sich der Einsatz von Kabeln oder Adaptern mit Schutz (ESD-Schutz), um Schäden an Ihren Geräten zu vermeiden.

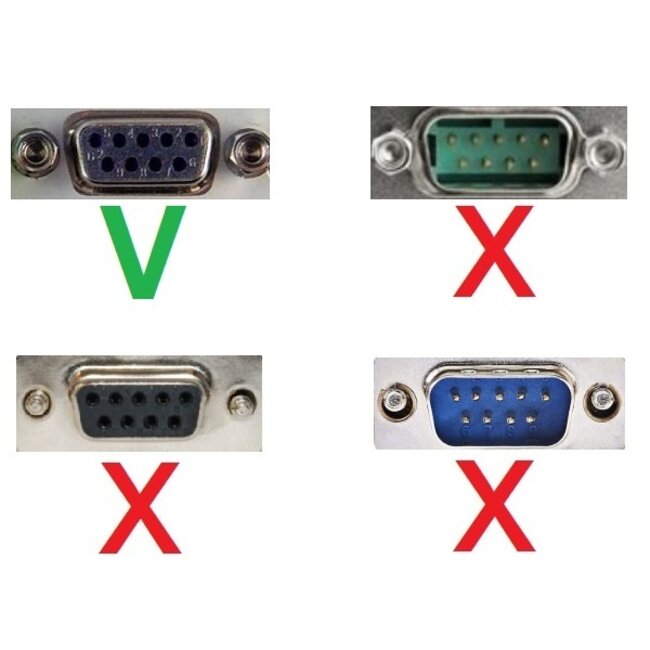

Hat Ihr serielles Gerät einen männlichen Anschluss?

Dann können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Konverters in einen weiblichen Anschluss.

Hat Ihr serielles Gerät einen 25-poligen Anschluss?

Verwenden Sie dann einen Adapter oder ein Kabel von 9-poligem SUB-D auf 25-poligen SUB-D.

Technische Daten USB-A (m) auf 9-poligen SUB-D mit Schrauben (m) serieller RS485 Adapter / FTDI Chip

• Anschlüsse: USB-A (männlich) - 9-poliger SUB-D (männlich)
• 9-poliger SUB-D Stecker mit Schrauben

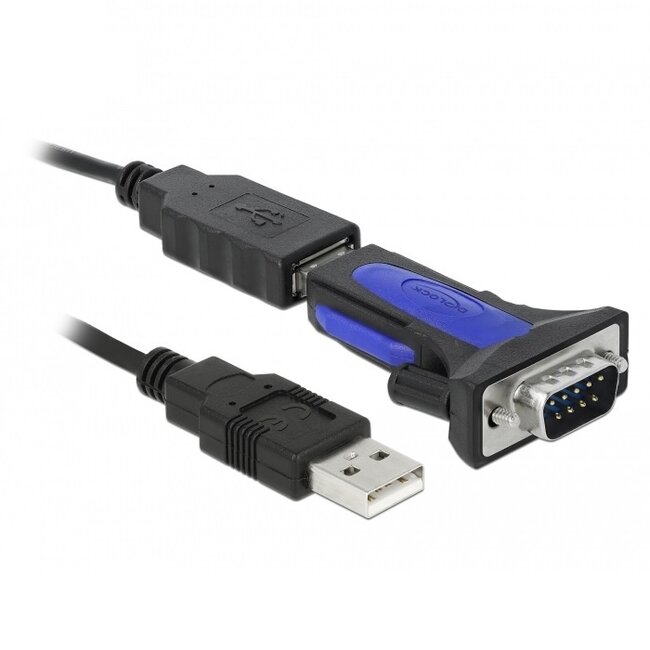

• inklusive USB-A (männlich) auf USB-A (weiblich) Verlängerungskabel
• Kommunikationsstandard: RS485
• Anwendung: Computer (USB) > Gerät (9-poliger SUB-D)
• entspricht USB2.0 High Speed Spezifikationen
• Chipsatz: Future Technology Devices International (FTDI) FT232
• geeignet für Datenraten bis 921,6 Kbps
• Parität: gerade, ungerade, keine, Mark, Space
• Stoppbits: 1, 2
• Datenbits: 7, 8
• Flusskontrolle: keine, Xon/Xoff, RTS/CTS
• FIFO: 128 Byte - RX
• FIFO: 256 Byte - TX
• Systemanforderungen: Windows 7 oder neuer / Mac OS 10.9 oder höher / Linux Kernel 2.6 oder höher
• busgespeist (Stromversorgung über USB-Port des Computers/Notebooks)
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Lieferumfang:

• USB - RS-485 Konverter

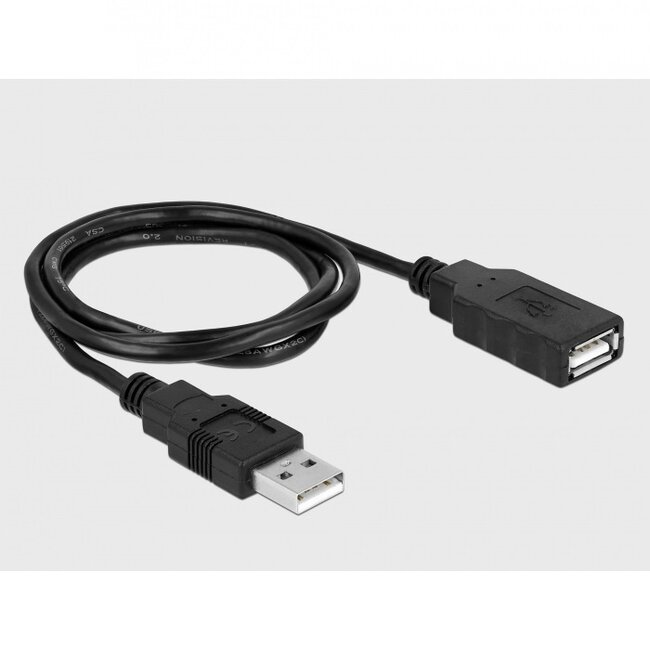

• USB-A Verlängerungskabel (0,80 m)
• Treiber-CD
• Bedienungsanleitung

Downloads

Hier klicken für das Datenblatt
Treiber 2.12.28 (für u.a. Windows 10 / 8.1 / 8 / 7)
Treiber 2.4.2 (für u.a. Mac OS ab 10.9)
