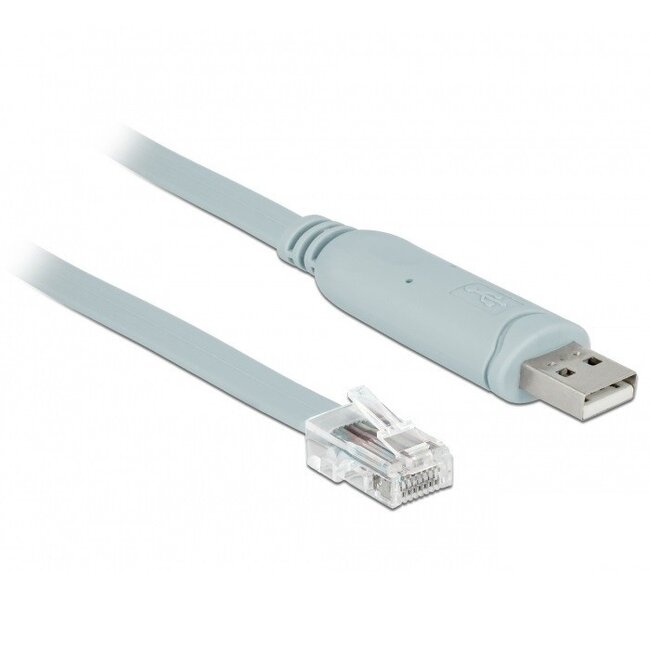

USB-A (m) zu RJ45 (m) serieller RS232 Adapter

Dieser Konverter ermöglicht es Ihnen, serielle Geräte mit RJ45 RS-232 Anschluss an einen Computer oder Notebook mit USB Typ A Anschluss anzuschließen.

FTDI-Chipsatz

Future Technology Devices International, allgemein bekannt als FTDI, ist ein schottischer Halbleiterhersteller, der sich auf USB-Technologie spezialisiert hat. Das Unternehmen entwirft, fertigt und unterstützt Geräte sowie deren zugehörige Softwaretreiber zur Umwandlung von RS-232, RS-485 oder TTL serieller Kommunikation in USB-Signale, um ältere Geräte mit modernen Computersystemen zu verbinden. Das Flaggschiff des Unternehmens ist der FTDI-Chip, ein integrierter Schaltkreis, der auch ein weit verbreitetes Bauteil in elektronischen Geräten mit Mikrocontrollern ist. Kurz gesagt: Wenn der Hersteller keine Treiber bereitstellt, liefert der FTDI-Chip diese aus der eigenen Datenbank. Dadurch funktioniert ein Adapter mit FTDI-Chip nahezu immer zuverlässig.

RJ45 RS232 Anschluss

In letzter Zeit wurde bei vielen Geräten der 9-polige oder 25-polige SUB-D Anschluss durch den kleineren RJ45-Anschluss ersetzt. Um Verwechslungen mit dem RJ45-Netzwerkanschluss zu vermeiden, wird der RJ45 RS232 Anschluss auch als RJ45 Console Port bezeichnet. Es gibt eine standardisierte EIA/TIA 561 Pinbelegung, die jedoch in der Praxis nicht von allen Herstellern eingehalten wird.

RS-232 Standard

RS232 ist ein Standard für die Kommunikation zwischen Computern und Peripheriegeräten oder zwischen Computern untereinander. RS232 als Kommunikationsprotokoll wurde ursprünglich für die Verbindung zwischen Modems und Computerterminals entwickelt, wird heute jedoch von vielen Herstellern für verschiedenste Geräte verwendet. Häufig dient der Anschluss dazu, ein Gerät mit einem Computer zu verbinden oder Updates bzw. Software zu installieren (Service-Port).

RJ45 Pinbelegung (Pinout)

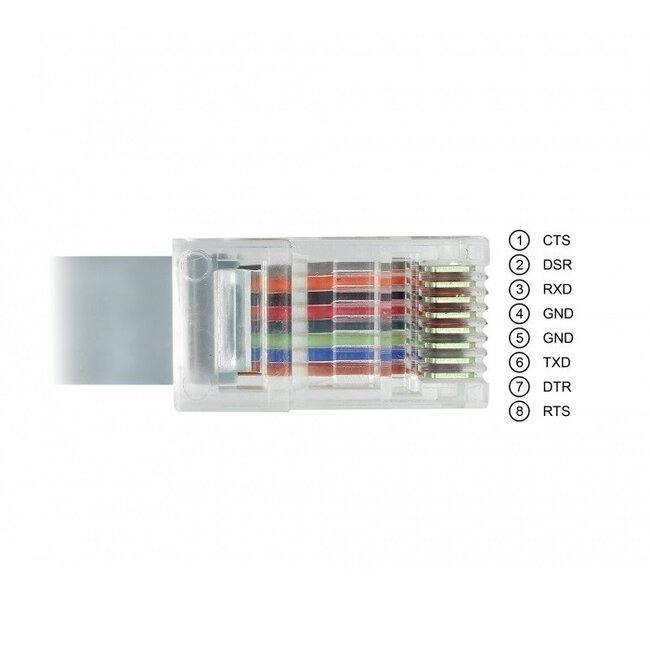

Die Pinbelegung des RJ45 Console Port Steckers ist wie folgt:

• 1 = Clear To Send (CTS) / grau
• 2 = Data Set Ready (DSR) / orange
• 3 = Received Data (RXD) / schwarz
• 4 = Signal Ground (GND) / rot
• 5 = Signal Ground (GND) / lila
• 6 = Transmit Data (TXD) / grün
• 7 = Data Terminal Ready / Data Transmit (DTR) / blau
• 8 = Request To Send (RTS) / braun

Spezifikationen USB-A (m) zu RJ45 (m) serieller RS232 Adapter

• Anschlüsse: USB-A (männlich) - RJ45 Console Port (männlich)
• Kommunikationsstandard: RS232

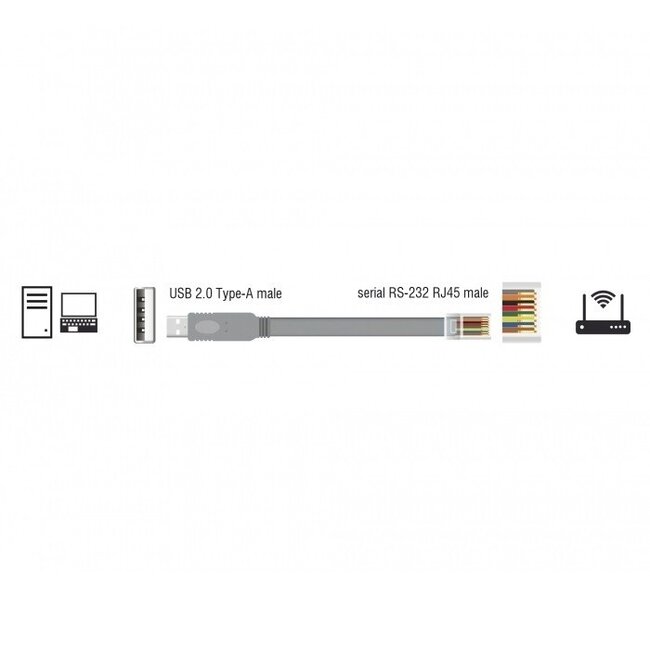

• Anwendung: Computer (USB) > Gerät (RJ45 Console Port)
• entspricht USB 2.0 High Speed Spezifikationen
• voll kompatibel mit USB 1.1 und USB 3.0 Anschlüssen
• Chipsatz: Future Technology Devices International (FTDI) FT232RL
• geeignet für Datenraten bis zu 230,4 Kbps
• Pinbelegung: 1:CTS / 2:DSR / 3:RXD / 4:GND / 5:GND / 6:TXD / 7:DTR / 8:RTS
• geeignet u.a. für Geräte von Cisco
• Systemanforderungen: Windows 7 oder neuer / Windows Server 2012R2/2016 / Mac OS 10.9 oder höher / Linux Kernel 2.6 oder höher
• busgespeist (Stromversorgung über USB-Port des Computers/Notebooks)
• konform mit RoHS
• Farbe: grau
• Garantie: 2 Jahre

Downloads

• Windows Treiber 2.12.28 (für u.a. Windows 10 / 8.1 / 7, Server 2012 / 2012R2 / Server 2016)
• Mac OS Treiber 2.4.2 (für u.a. Mac OS ab Version 10.9)
