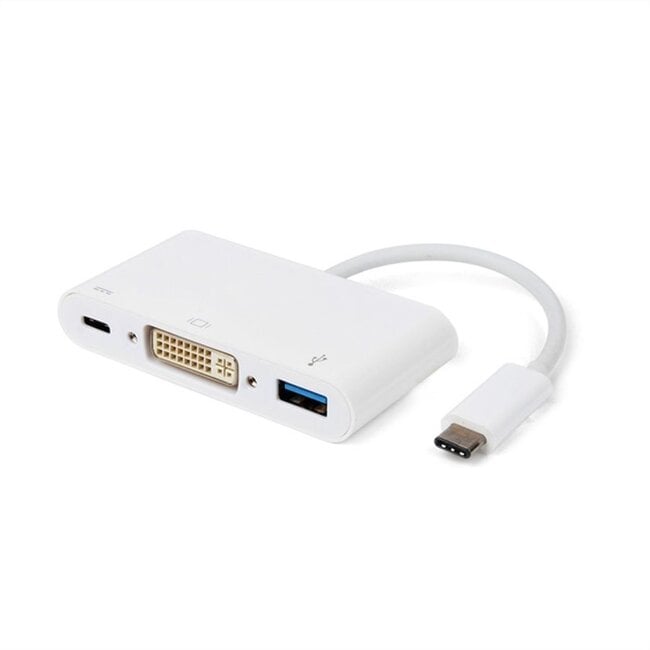

USB-C zu DVI, USB-A und USB-C PD Adapter mit DP Alt Mode (1920 x 1200)

Verwenden Sie diesen Adapter, um einen Computer, Notebook, Smartphone oder ein anderes Gerät mit USB Typ C Ausgang mit einem DVI-Kabel von Ihrem Fernseher, Monitor oder Projektor zu verbinden. Dieser Adapter unterstützt Auflösungen bis zu 1920 x 1200 @ 60 Hz.

USB-C Ladeanschluss

Über den USB-C Anschluss am Adapter können Sie Ihr USB-C Gerät aufladen. Verbinden Sie an diesen Anschluss ein Ladegerät mit einer Leistung von maximal 60 W (Power Delivery Profil 4: 20V / 3A).

USB-A Datenanschluss

Dieser Adapter verfügt über einen USB-A Datenanschluss. Hier können Sie USB-Peripheriegeräte und Zubehör anschließen. Der Anschluss entspricht den USB3.1 Gen 1 Spezifikationen (maximal 5 Gb/s).

Kompatibel mit DisplayPort Alternate Mode (DP Alt Mode)

Der Adapter besitzt einen Chipsatz, der es ermöglicht, Nicht-USB-Signale (USB Alternate Modes) über den USB-C Anschluss zu übertragen. DisplayPort Alternate Mode, kurz DP Alt Mode, ist ein solches alternatives Signal, das die Übertragung von Videosignalen über den USB-C Port ermöglicht. So können Sie einen Fernseher, Monitor oder Projektor an den USB-C Anschluss anschließen.

Kompatibel mit Thunderbolt 3

Dieser Adapter ist vollständig kompatibel mit Thunderbolt 3 Anschlüssen, sodass Sie mit ihm einen Fernseher, Projektor oder Monitor an Ihr Gerät mit Thunderbolt 3 Ausgang anschließen können.

Unterstützt mein Gerät Video über USB-C?

Nicht jedes Gerät unterstützt Video über USB-C. Besonders bei Smartphones ist dies nicht Standard und gilt meist nur für Topmodelle, sogenannte Flagships. Prüfen Sie daher über den folgenden Link, ob Ihr Gerät in der Liste aufgeführt ist: Hier klicken für eine Übersicht der Geräte, die Video über USB-C unterstützen

Nur für digitale Videosignale geeignet

Eine Umwandlung zu VGA, z.B. über einen Adapter oder Kabel, ist nicht möglich. Wenn Sie dennoch einen VGA-Monitor an den USB-C Ausgang Ihres PCs oder Laptops anschließen möchten, verwenden Sie bitte einen USB-C zu VGA Adapter oder ein entsprechendes Kabel.

Power Delivery Aushandlung

USB Power Delivery (PD) ermöglicht dank des integrierten Chips eine dynamische Spannungsanpassung. Die standardmäßig verfügbare Spannung von 5 Volt kann so individuell bis zu maximal 20 Volt konfiguriert werden. Die Stromstärke kann durch den Chip auf bis zu 5A erhöht werden, wodurch technisch bis zu 100 Watt Leistung über ein einziges USB-C Kabel übertragen werden können. Dieses Kabel verfügt über einen integrierten Chip, der die Power Delivery Funktion unterstützt.

USB Type-C

Der USB-C Stecker ist der neueste USB-Anschluss, speziell entwickelt, um mehr Daten und Leistung über einen relativ kleinen Stecker zu übertragen. Das kompakte Format macht diesen Anschluss ideal für portable Geräte. Der USB-C Stecker ist so konstruiert, dass er immer richtig herum eingesteckt wird – Sie müssen also nicht mehr darauf achten, wie Sie den Stecker einführen.

USB3.1 SuperSpeed+ Gen 1 VS Gen 2

USB3.1 ist der neueste USB-Standard, definiert vom USB Implementers Forum (USB-IF), der in zwei Kategorien unterteilt wird: Generation 1 (Gen 1) und Generation 2 (Gen 2). Generation 1 (USB3.1 Gen 1) ist der neue Name für USB3.0 und unterstützt Datenraten bis zu 5 Gb/s. USB3.1 Gen 2 ist das „echte“ USB3.1 Kabel und unterstützt Datenraten bis zu 10 Gb/s. Zudem gibt es Kabel mit unterschiedlichen PD (Power Delivery) Profilen, die Spannungen bis zu 20 V und Stromstärken bis zu 5 A (maximal 100 W) unterstützen.

Technische Daten USB-C zu DVI, USB-A und USB-C PD Adapter mit DP Alt Mode (1920 x 1200)

• Anschlüsse: USB-C (männlich) - DVI-I Dual Link + USB-A + USB-C (weiblich)
• Signalrichtung: USB-C > DVI-I Dual Link
• DVI-I Dual Link 24+5-poliger Anschluss (DVI-D 24+1-polig angeschlossen)
• DVI weiblich: kompatibel mit DVI-I 24+5-polig, DVI-I 18+5-polig, DVI-D 24+1-polig und DVI-D 18+1-polig (DVI-A 12+5-polige Stecker passen, funktionieren aber nicht)
• Übertragung digitaler Videosignale (kein Audio)
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz
• entspricht USB3.0 Super Speed / USB3.1 Super Speed+ Spezifikationen
• Ladespezifikation: Power Delivery Profil 4: max. 20V / 3A*
• USB3.1 Gen 1 USB Typ A Datenanschluss (maximal 5 Gb/s)
• kompatibel mit DisplayPort Alternate Mode (DP Alt Mode)
• kompatibel mit Geräten mit Thunderbolt 3 Ausgang
• Chipsatz: ja (Typ unbekannt)
• American Wire Gauge: unbekannt
• Adern: unbekannt
• Plug & Play: keine Treiber oder Software erforderlich
• busgespeist: Stromversorgung über USB-C Anschluss
• zusätzlicher USB-C Anschluss zum Laden Ihres Geräts
• Kabeldurchmesser: unbekannt
• Ausführung: Adapter mit Kabel
• Konformität: RoHS
• Farbe: weiß
• Garantie: 2 Jahre

*USB Power Delivery Profile

Im Jahr 2012, als Geräte mit einem Strombedarf von mehr als 7,5W auf den Markt kamen, wurden 5 Power Delivery Profile definiert. Diese Profile geben an, ob ein Kabel, Ladegerät oder Zubehör für das Laden mit höherer Leistung geeignet ist. Seit der Einführung von USB3.1, bei dem die Ladespannung bei manchen Geräten höher als 5V ist, ist es besonders wichtig, dass das Profil des Kabels mit den Ladeanforderungen Ihrer Geräte übereinstimmt. Alle Profile sind abwärtskompatibel, d.h. ein Kabel, Ladegerät oder Zubehör, das Profil 5 unterstützt, ist automatisch mit allen anderen Profilen kompatibel. Nachfolgend eine Übersicht der Profile:

Power Delivery Profil 1

0,9A @ 5V (4,5W) 1A @ 5V (5W) 2A @ 5V (10W) 3A @ 5V (15W)

Power Delivery Profil 2

Power Delivery Profil 1 erweitert um: 2A @ 9V (18W) / Quick Charge 2.0 1,5A @ 12V (18W) / Quick Charge 2.0

Power Delivery Profil 3

Power Delivery Profil 1 + 2 erweitert um: 3A @ 12V (36W) / Quick Charge 3.0

Power Delivery Profil 4

Power Delivery Profil 1 + 2 + 3 erweitert um: 3A @ 20V (60W)

Power Delivery Profil 5

Power Delivery Profil 1 + 2 + 3 + 4 erweitert um: 5A @ 12V (60W) 5A @ 20V (100W)

Dieses Produkt ist u.a. kompatibel mit:

Apple MacBook Pro - 15 Zoll (2018)
Apple MacBook Pro - 13 Zoll (2018 - mit 4 Thunderbolt Anschlüssen)
Apple MacBook Pro - 15 Zoll (2017)
Apple MacBook Pro - 13 Zoll (2017 - mit 2 Thunderbolt Anschlüssen)
Apple MacBook Pro - 13 Zoll (2017 - mit 4 Thunderbolt Anschlüssen)
Apple MacBook Pro - 15 Zoll (2016)
Apple MacBook Pro - 13 Zoll (2016 - mit 2 Thunderbolt Anschlüssen)
Apple MacBook Pro - 13 Zoll (2016 - mit 4 Thunderbolt Anschlüssen)
Apple MacBook Air (Retina) - 13 Zoll (2018)
Apple MacBook Retina - 12 Zoll (2017)
Apple MacBook Retina - 12 Zoll (Anfang 2016)
Apple MacBook Retina - 12 Zoll (Anfang 2015)
Apple MacBook Pro Retina - 12 Zoll (Anfang 2015)

Achtung! Nicht kompatibel mit Apple Cinema Displays und Dell Monitor 3007WFP!

USB-C zu DVI Adapter sind nicht kompatibel mit Apple Cinema Displays mit DVI Anschluss (ab Baujahr 1999). Ebenso können USB-C zu DVI Adapter nicht für den Dell Monitor Typ Dell 3007WFP verwendet werden. Der Grund ist, dass diese Monitore nur mit einem nicht-konvertierten DVI-D Signal funktionieren.

Welches MacBook Modell habe ich?

Es gibt verschiedene Möglichkeiten, Ihr genaues MacBook Modell zu ermitteln.

1. Wählen Sie im Apple Menü oben links „Über diesen Mac“. Klicken Sie anschließend auf „Systembericht“. Wenn Sie OS X Lion (10.7) oder neuer verwenden, sehen Sie ein Fenster mit den Spezifikationen Ihres MacBooks. Unter der Betriebssystemversion steht der MacBook Typ, gefolgt von Bildschirmgröße und Modelljahr.

2. Wenn Sie die Seriennummer Ihres MacBooks haben, können Sie diese auch auf der Apple Webseite eingeben. Hier klicken, um zur technischen Spezifikationsseite von Apple zu gelangen. Klicken Sie dort auf „Nach Produkt suchen“, geben Sie die Seriennummer ein und klicken Sie auf „Suchen“. Sie sehen dann, welches Modell zu dieser Seriennummer gehört.
