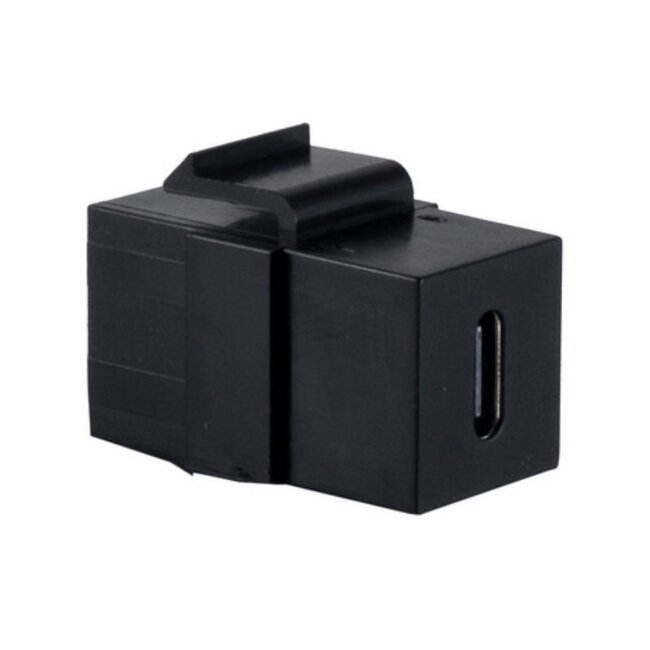

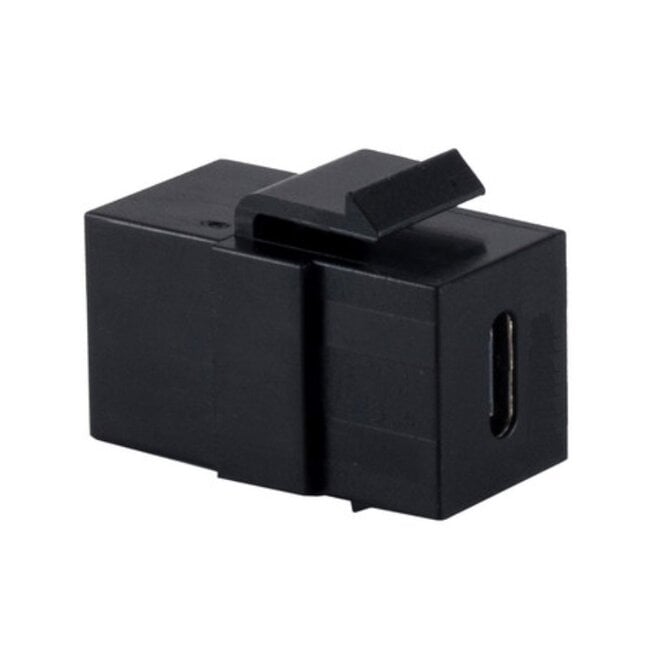

Verwenden Sie dieses Keystone-Modul, um eine Keystone-Öffnung mit einem USB-C-Anschluss auszustatten.

Eigenschaften

• geeignet zur Befestigung in einer Keystone-Öffnung
• vertikal angeordneter USB-Anschluss

Technische Daten

• Anschlüsse: USB-C (Buchse) - USB-C (Buchse)
• Anwendung: Keystone-Port (19,2 x 14,9 mm)
• Datenstandard: USB3.2 Gen 2x1 / USB3.1 Gen 2 (max. 10 Gbps)
• Video-Standard: DP Alt Mode (max. 4K 60Hz)
• Strom-/Ladefunktion: Power Delivery (max. 100W)
• maximale Spannung: 20 V
• maximaler Strom: 5 A
• Gehäuse: Kunststoff
• Modulbreite: 17,2 mm
• konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z. B. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen usw. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jeder gewünschten Stelle zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompatibel mit DisplayPort Alternate Mode (DP Alt Mode)

Dieses Modul unterstützt die Funktion, nicht-USB-Signale (USB Alternate Modes) über den USB-C-Anschluss zu übertragen. DisplayPort Alternate Mode, kurz DP Alt Mode, ist ein solcher alternativer Signalmodus, der es ermöglicht, Videosignale über den USB-C-Port zu senden. So können Sie einen Monitor mit USB-C-Eingang an den USB-C-Anschluss Ihres PCs oder Notebooks mit DP Alt Mode anschließen.

Power Delivery Negotiation

USB Power Delivery (PD) ermöglicht es, die Spannung dank eines integrierten Chips dynamisch anzupassen. Die standardmäßig verfügbare Spannung von 5 Volt kann so individuell auf bis zu 20 Volt konfiguriert werden. Die Stromstärke kann durch den Chip auf maximal 5 A erhöht werden, wodurch technisch eine Leistung von bis zu 100 Watt über ein einziges USB-C-Kabel geliefert werden kann. Dieses Kabel verfügt über einen integrierten Chip, der die Power Delivery-Funktion unterstützt.

USB3.1 Gen 2, USB3.2 Gen 1x2, 2x1 und 2x2

USB3.2 ist der neueste USB-Standard, definiert vom USB Implementers Forum (USB-IF), der in verschiedene Kategorien unterteilt ist. Ältere USB-Versionen erhielten dadurch neue Bezeichnungen. Neu sind die USB3.2 Dual-Lane-Standards USB3.2 Gen 1x2 und 2x2. Nachfolgend eine Übersicht aller USB3.2-Standards:

• USB3.2 Gen 1x1 (früher USB3.1 Gen 1 und USB3.0): bis zu 5 Gb/s (Single Lane)
• USB3.2 Gen 1x2: bis zu 10 Gb/s (Dual Lane)
• USB3.2 Gen 2x1 (früher USB3.1 Gen 2): bis zu 10 Gb/s (Single Lane)
• USB3.2 Gen 2x2: bis zu 20 Gb/s (Dual Lane)
