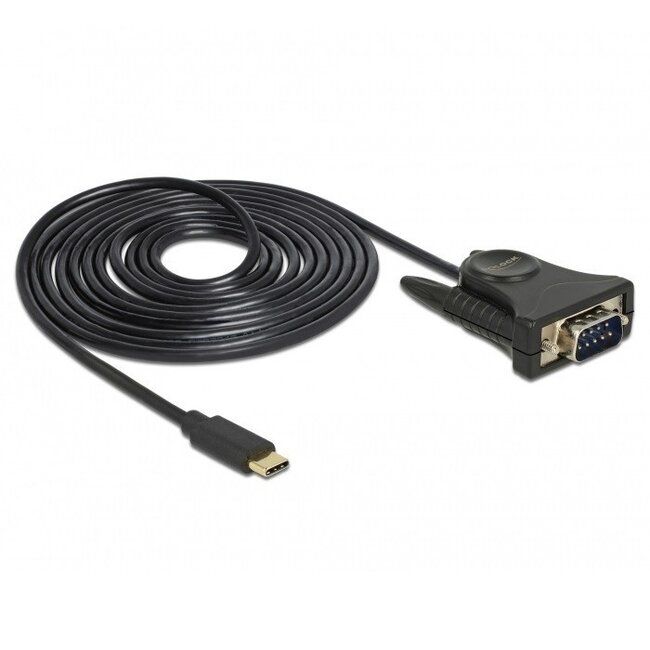

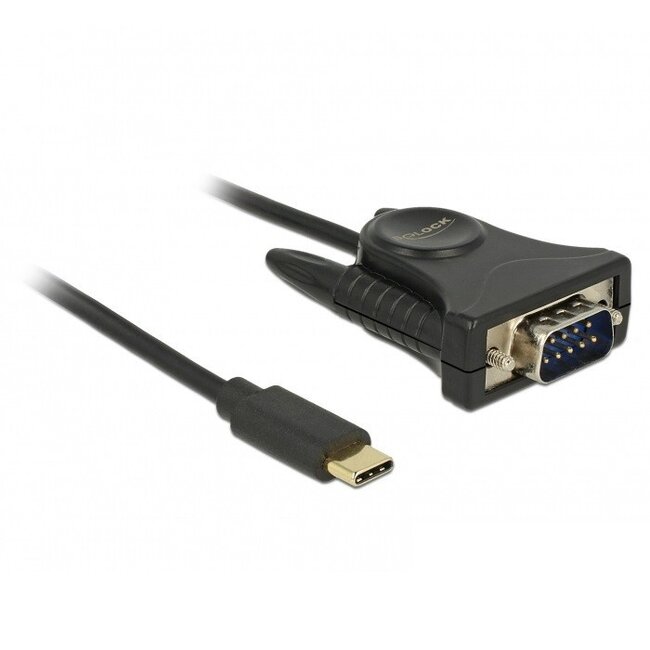

USB-C (m) auf 9-poligen SUB-D mit Schrauben (m) serieller RS232 Adapter / Prolific-Chip

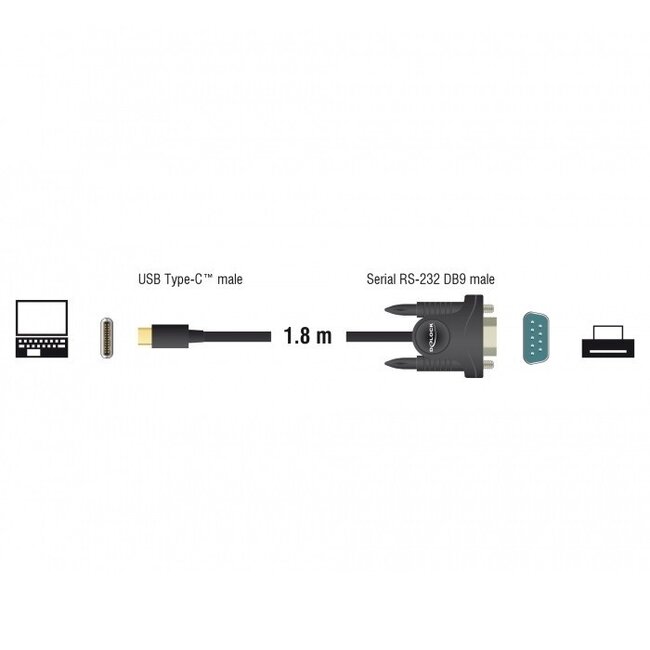

Dieser Konverter ermöglicht den Anschluss serieller Geräte mit 9-poligem SUB-D RS232 Anschluss an einen Computer oder Laptop mit USB Typ-C Anschluss.

SUB-D Steckverbinder

SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Steckverbinder. SUB-D Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Steckverbinder gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Standard

RS232 ist ein Standard für die Kommunikation zwischen Computern und Peripheriegeräten oder zwischen Computern untereinander. Der Anschluss ähnelt einem VGA-Port, hat jedoch weniger Pins (9 statt 15 bei VGA). Dieser Anschluss wurde ursprünglich für die Kommunikation zwischen Modems und Computerterminals entwickelt, wird heute jedoch von vielen Herstellern für verschiedenste Geräte verwendet. Häufig dient der Anschluss dazu, ein Gerät mit einem Computer zu verbinden oder Updates bzw. Software zu installieren (Service-Port).

RS-232 Pinbelegung

Während der ursprüngliche RS-232 Stecker 25 Pins besaß, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen, findet man heute in der Praxis fast ausschließlich 9-polige RS-232 Stecker. Die Pinbelegung des RS-232 Standards ist wie folgt:

• Pin 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD), 2= Received Data (RXD), 3= Transmit Data (TXD), 4= Data Terminal Ready / Data Transmit (DTR), 5= Signal Ground (GND)
• Pin 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR), 7= Request To Send (RTS), 8= Clear To Send (CTS), 9= Ring Indicator (RI)
• Schutzleiter (außenliegend)

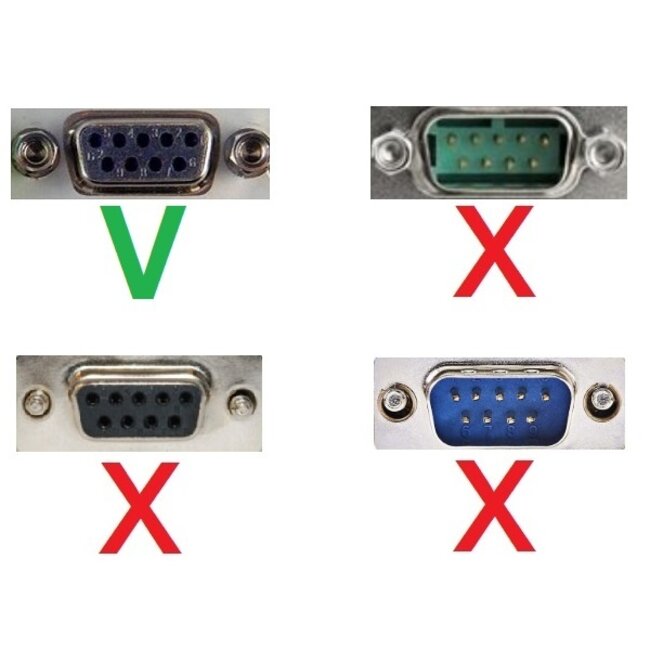

Hat Ihr serielles Gerät einen männlichen Anschluss?

Dann können Sie ein 9-poliges SUB-D Seriell-Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Konverters in einen weiblichen Anschluss.

Hat Ihr serielles Gerät einen 25-poligen Anschluss?

Verwenden Sie in diesem Fall einen Adapter oder ein Kabel von 9-poligem SUB-D auf 25-poligen SUB-D.

Technische Daten USB-C (m) auf 9-poligen SUB-D mit Schrauben (m) serieller RS232 Adapter / Prolific-Chip

• Anschlüsse: USB-C (männlich) - 9-poliger SUB-D (männlich)
• 9-poliger SUB-D Stecker mit Schrauben
• Kommunikationsstandard: RS232
• Anwendung: Computer (USB) > Gerät (9-poliger SUB-D)
• entspricht USB 2.0 High Speed Spezifikationen
• Chipset: Prolific PL2303 HXD
• geeignet für Datenraten bis zu 1 Mbps
• Parity: gerade, ungerade, keine, mark, space
• Stoppbit: 1, 1,5, 2
• Datenbits: 5, 6, 7, 8
• Flusskontrolle: keine, Xon / Xoff, RTS / CTS
• FIFO: 512 Byte Puffer, bidirektional
• Systemanforderungen: Windows 7 oder neuer / Mac OS 10.12 oder höher / Linux ab Kernel 2.6.31 / Kernel 4.x.x / Android 4.4 oder höher
• Bus-powered (Stromversorgung über USB-Port des Computers/Laptops)
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Lieferumfang:

• USB - RS-232 Konverter
• Treiber-CD
• Bedienungsanleitung

Downloads

• Produktdatenblatt
• Treiber 1.22.0 (für u.a. Windows 10 / 8.1 / 8 / 7)
• Treiber 1.19.2 (für u.a. Windows 7 / 8.1 / 10 / 10 RedStone 3 (RS3) Version 1709 (Build 16299) / 10 RedStone 4 (RS4) Version 1803 (Build 17134) / Server-2012 / Server-2012R2 / Server-2016)
• Treiber 1.18.1 (für u.a. Windows 7 / 8 / 8.1 / 10)
• Treiber 1.6.1 (für u.a. Mac OS X / Mac OS High Sierra 10.13 64-bit / Mac OS 10.12 Sierra 64-bit / Mac OS 10.11 El Capitan 64-bit / Mac OS 10.10 Yosemite 64-bit / Mac OS 10.9 Mavericks 64-bit)
