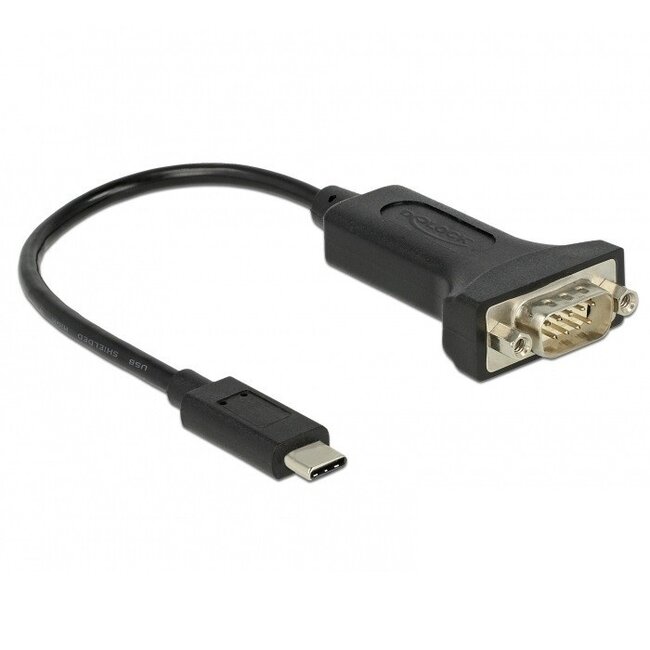

USB-C (m) - 9p SUB-D (m)
Anwendung: Computer (USB) > Gerät (9p SUB-D)
Kommunikationsstandard: RS232 / Datenübertragung bis zu 460,8 Kbps
USB 2.0 / Chipsatz: FTDI FT232RL
Kompatibel mit Windows 7 oder neuer / Mac OS 10.13 oder höher / Linux Kernel
Lesen Sie mehr.

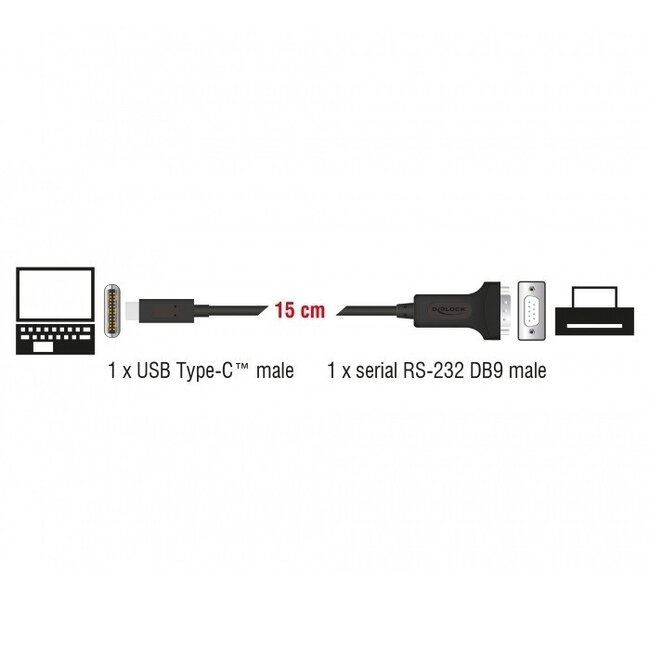

Dieser Konverter ermöglicht den Anschluss serieller Geräte mit 9-poligem SUB-D RS232 Anschluss an einen Computer oder Laptop mit USB Typ C Anschluss.
Future Technology Devices International, allgemein bekannt als FTDI, ist ein schottischer Halbleiterhersteller, der sich auf USB-Technologie spezialisiert hat. Das Unternehmen entwirft, fertigt und unterstützt Geräte sowie zugehörige Softwaretreiber zur Umwandlung von RS-232, RS-485 oder TTL serieller Kommunikation in USB-Signale, um ältere Geräte mit modernen Computersystemen zu verbinden. Das Flaggschiff des Unternehmens ist der FTDI Chip, ein integrierter Schaltkreis, der auch ein weit verbreitetes Bauteil in elektronischen Geräten mit Mikrocontrollern ist. Kurz gesagt: Wenn der Hersteller keine Treiber bereitstellt, liefert der FTDI Chip diese aus der eigenen Datenbank. Dadurch funktioniert ein Adapter mit FTDI Chip nahezu immer.
SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war zur Zeit ihrer Einführung passend, heute handelt es sich um relativ große Steckverbinder. SUB-D Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Steckverbinder gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Steckverbinder, während DA15M ein 15-poliger SUB-D Stecker ist.
RS232 ist ein Standard für die Kommunikation zwischen Computern und Peripheriegeräten oder zwischen Computern untereinander. Der Anschluss ähnelt einem VGA-Port, hat jedoch weniger Pins (9 statt 15 bei VGA). Dieser Anschluss wurde ursprünglich für die Kommunikation zwischen Modems und Computerterminals entwickelt, wird heute jedoch von vielen Herstellern für verschiedenste Geräte verwendet. Häufig dient der Anschluss dazu, ein Gerät mit einem Computer zu verbinden oder Updates bzw. Software zu installieren (Service-Port).
Während der ursprüngliche RS-232 Stecker 25 Pins besaß, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen, findet man heute in der Praxis fast ausschließlich 9-polige RS-232 Stecker. Die Pinbelegung des RS-232 Standards ist wie folgt:

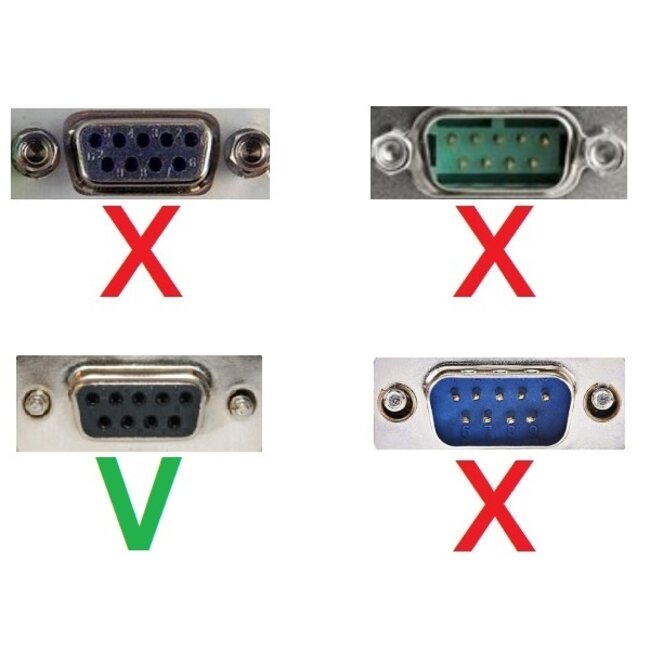

Dann können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Konverters in einen weiblichen Anschluss.
Verwenden Sie in diesem Fall einen Adapter oder ein Kabel von 9-poligem SUB-D auf 25-poligen SUB-D.
