USB-C (m) zu 9-poliger SUB-D / 25-poliger SUB-D (m) serieller RS232 Adapter / FTDI Chip

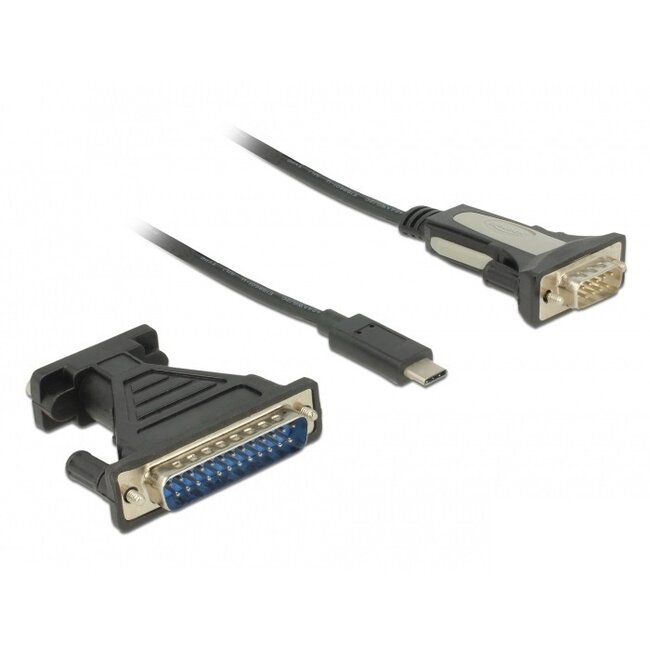

Dieser Konverter ermöglicht die Verbindung serieller Geräte mit 9-poligem oder 25-poligem SUB-D RS-232 Anschluss mit einem Computer oder Notebook mit USB Typ C Anschluss.

Achtung!

Dieser Adapter ist für serielle RS-232 Verbindungen geeignet. Er kann NICHT für parallele Druckeranschlüsse verwendet werden. Um einen Drucker mit LPT-Anschluss (IEEE-1284) an einen USB-Port Ihres Computers oder Notebooks anzuschließen, benötigen Sie einen USB-zu-Parallel Adapter.

FTDI Chipset

Future Technology Devices International, allgemein bekannt als FTDI, ist ein schottischer Halbleiterhersteller, der sich auf USB-Technologie spezialisiert hat. Das Unternehmen entwirft, produziert und unterstützt Geräte sowie deren zugehörige Softwaretreiber zur Umwandlung von RS-232, RS-485 oder TTL serieller Kommunikation in USB-Signale, um ältere Geräte mit modernen Computersystemen zu verbinden. Das Flaggschiff des Unternehmens ist der FTDI Chip, ein integrierter Schaltkreis, der auch ein weit verbreitetes Bauteil in elektronischen Geräten mit Mikrocontrollern ist. Kurz gesagt: Wenn der Hersteller keine Treiber bereitstellt, liefert der FTDI Chip diese aus der eigenen Datenbank. Dadurch funktioniert ein Adapter mit FTDI Chip nahezu immer.

SUB-D Steckverbinder

SUB-D Steckverbinder, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich um relativ große Steckverbinder. SUB-D Steckverbinder haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt von einem Code für die Anzahl der Pins. Es gibt SUB-D Steckverbinder mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist also ein männlicher 25-poliger SUB-D Steckverbinder, während DA15M ein 15-poliger SUB-D Steckverbinder ist.

RS-232 Standard

RS232 ist ein Standard für die Kommunikation zwischen Computern und Peripheriegeräten oder zwischen Computern untereinander. Der Anschluss ähnelt einem VGA-Port, hat jedoch weniger Pins (9 statt 15 bei VGA). Dieser Anschluss wurde ursprünglich für die Kommunikation zwischen Modems und Computerterminals entwickelt, wird heute aber von vielen Herstellern für verschiedene Geräte verwendet. Häufig dient der Anschluss dazu, ein Gerät mit einem Computer zu verbinden oder Updates bzw. Software zu installieren (Service-Port).

RS-232 Pinbelegung

Während der RS-232 Anschluss ursprünglich 25 Pins besaß, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen, findet man heute in der Praxis fast ausschließlich 9-polige RS-232 Anschlüsse. Die Pinbelegung des RS-232 Standards ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

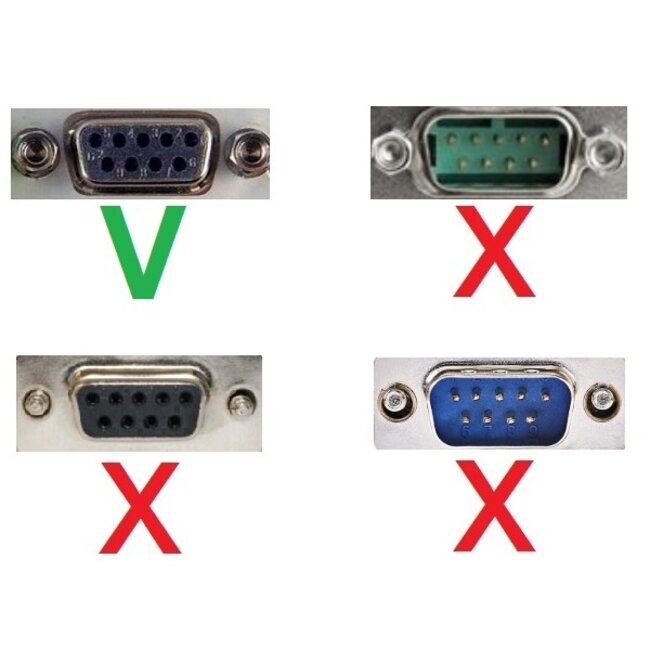

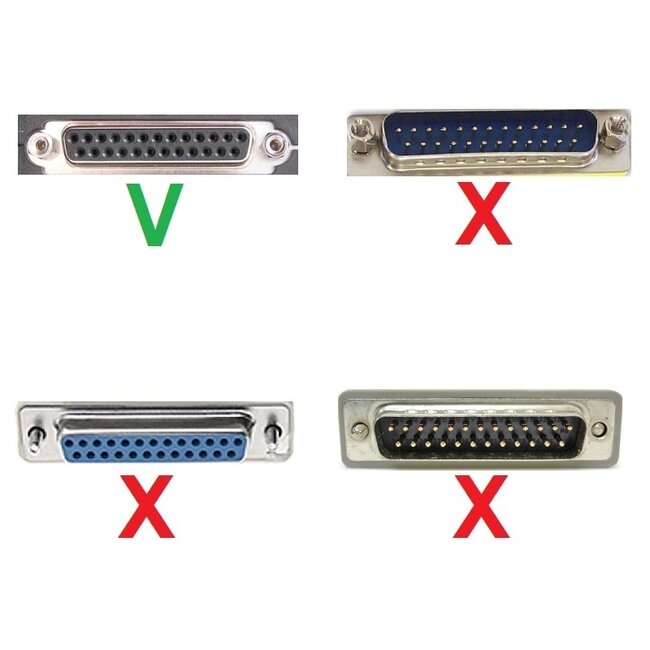

Hat Ihr serielles Gerät einen männlichen Anschluss?

Dann können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Konverters in einen weiblichen Anschluss.

Technische Daten USB-C (m) zu 9-poliger SUB-D / 25-poliger SUB-D (m) serieller RS232 Adapter / FTDI Chip

• Anschlüsse: USB-C (männlich) - 9-poliger SUB-D (männlich)
• Inklusive 9-poliger SUB-D (weiblich) - 25-poliger SUB-D (männlich) Adapter
• 9-poliger SUB-D / 25-poliger SUB-D Steckverbinder mit Schrauben
• Kommunikationsstandard: RS232
• Anwendung: Computer (USB) > Gerät (9-poliger SUB-D / 25-poliger SUB-D)
• Entspricht USB 2.0 High Speed Spezifikationen
• Chipset: Future Technology Devices International (FTDI) FT232RL
• Unterstützt Datenraten bis zu 1 Mbps
• FIFO: 512 Byte
• Systemanforderungen: Windows 7 oder neuer / Mac OS 10.9 oder höher / Linux ab Kernel 2.6.31 / Kernel 4.x.x
• Bus-gespeist (Stromversorgung über USB-Port des Computers/Notebooks)
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre

Lieferumfang:

• USB - RS-232 Konverter
• 9-poliger SUB-D - 25-poliger SUB-D Adapter
• Treiber-CD
• Bedienungsanleitung

Downloads

Produktdatenblatt
Treiber 2.12.28 (für u.a. Windows 10 / 8.1 / 8 / 7)
