RJ45 (v) - LSA (v)
CAT6 (1Gbit/s)
UTP
Zur Befestigung wird eine LSA-Zange benötigt
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.

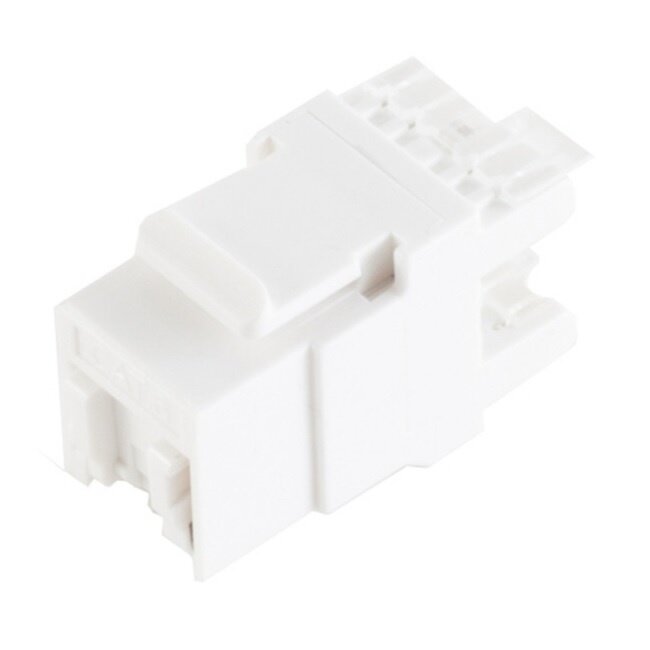

Verwenden Sie dieses Keystone-Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einem RJ45-Anschluss auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in Wandsteckdosen, Ausgabedosen, Montageframes, Patchpanels, DIN-Schienen usw. Keystone ermöglicht eine einfache Installation von Anschlüssen an beliebigen Stellen, ohne Schrauben oder Löten. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Kompakte Module mit einer Breite bis zu 15,9 mm sind schmaler als Standard-Module mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standard-Module sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit, hier sollten kompakte Module verwendet werden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.
Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder einer Wandsteckdose. Die Farbcode-Belegung lautet wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen fester und flexibler Aderstruktur liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei fester Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Bei flexibler Aderstruktur bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern zu montieren sind. Zudem ist ein Netzwerkkabel mit flexibler Aderstruktur weniger steif.
Dieses Modul entspricht der CAT6-Spezifikation, was bedeutet, dass es in Netzwerken bis 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden kann. Selbstverständlich ist das Modul auch bestens für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6-Moduls.
Dieses Modul ist ungeschirmt. Ein Modul ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.
