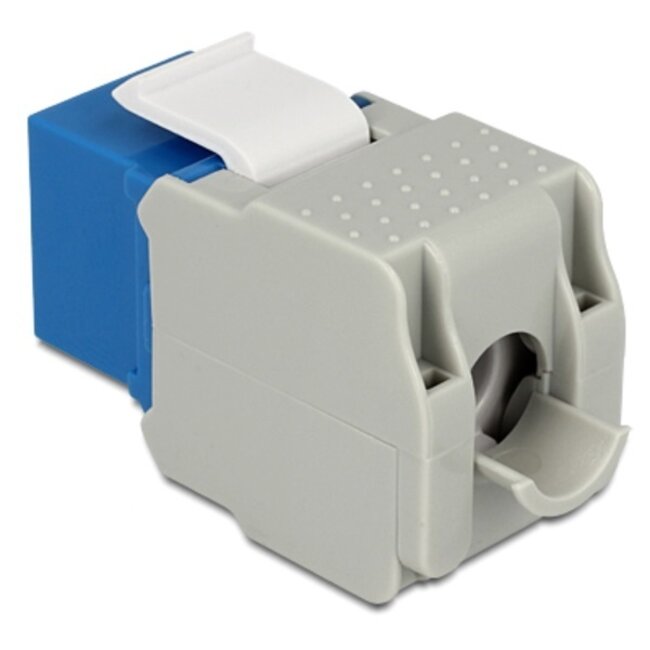

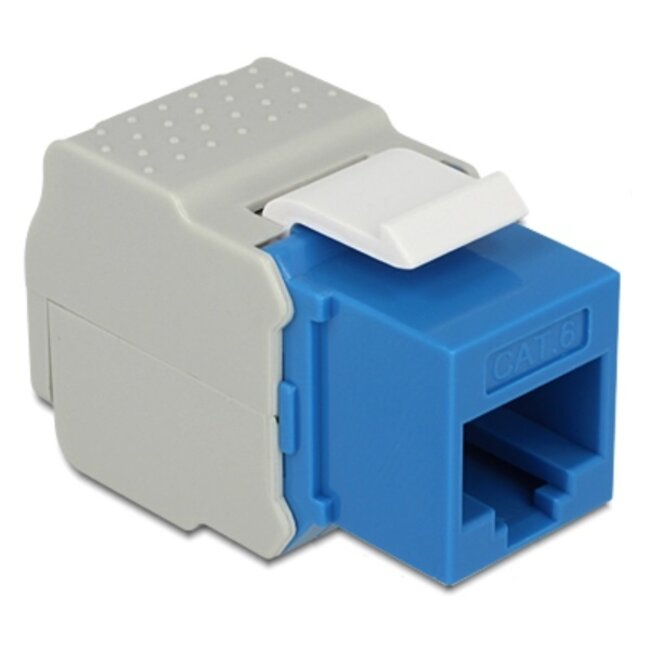

RJ45 (v) - LSA (v)
CAT6 (1Gbit/s)
UTP

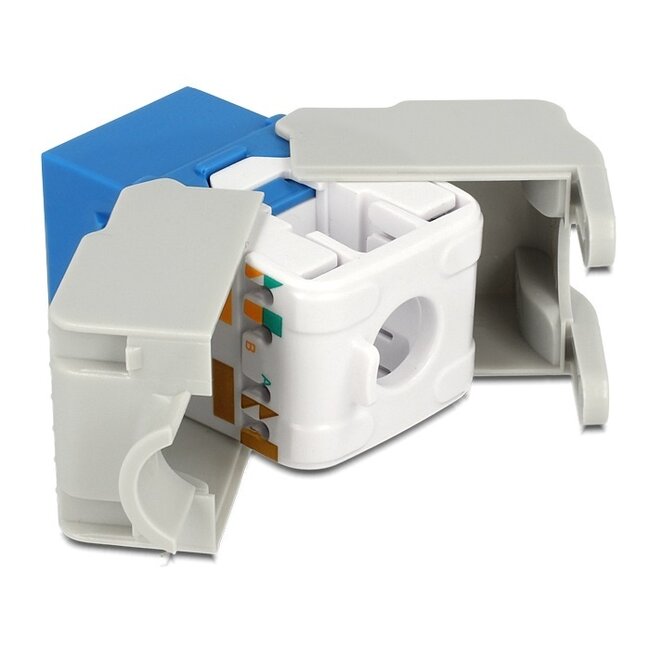

Zur Befestigung ist kein Werkzeug erforderlich (werkzeugloses LSA)
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.
Verwenden Sie dieses Keystone-Modul, um eine Steckdose mit Keystone-Port, z. B. eine Wandsteckdose oder ein Patchpanel, mit einem RJ45-Anschluss auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z. B. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen usw. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an beliebigen Stellen zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Kompakte Module mit einer Breite von bis zu 15,9 mm sind schmaler als Standard-Module mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standard-Module sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

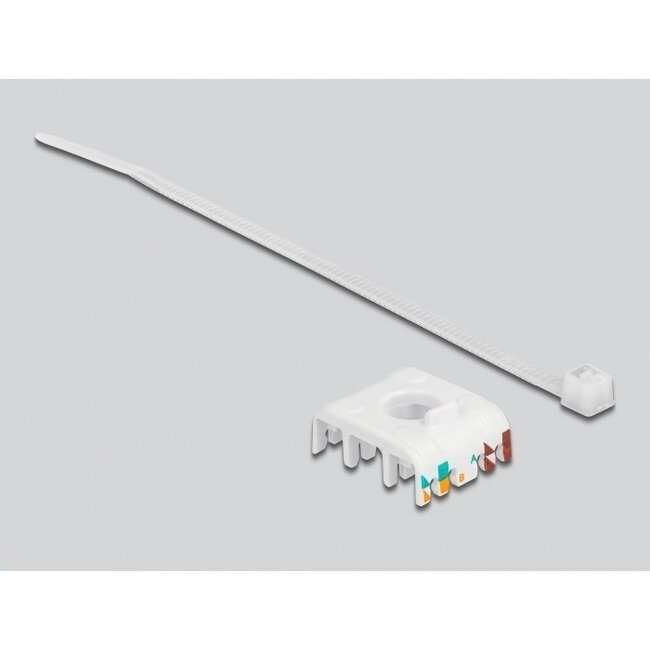

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode-Reihenfolge ist wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen massiver und flexibler Aderstruktur liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massiver Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Flexible Adern bestehen aus verdrillten dünnen Kupferdrähten, die sich leichter an RJ45-Steckern montieren lassen. Zudem ist ein Netzwerkkabel mit flexibler Aderstruktur weniger steif.
Dieses Modul entspricht der CAT6-Spezifikation, was bedeutet, dass es in Netzwerken bis 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden kann. Selbstverständlich ist das Modul auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6-Moduls.
Dieses Modul ist ungeschirmt. Ein Modul ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.
