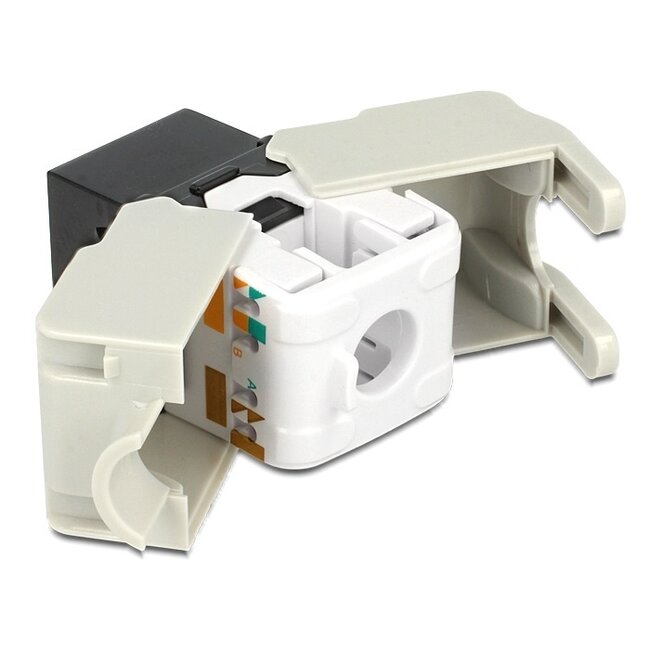

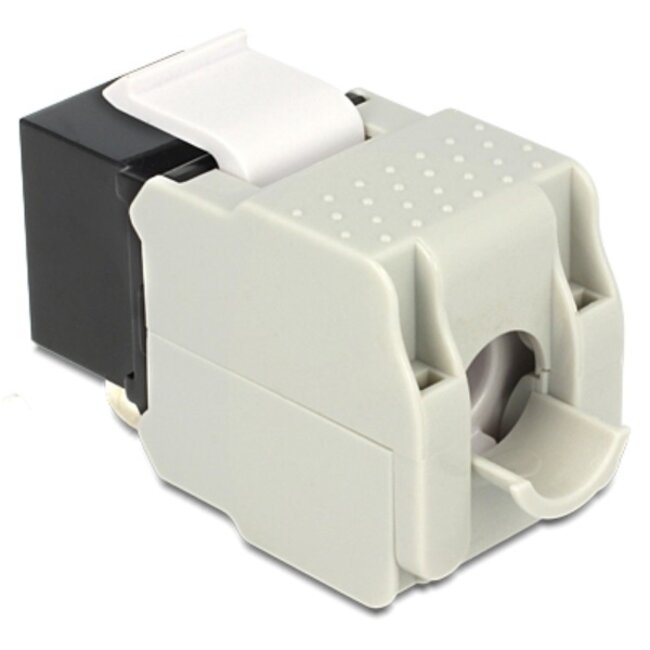

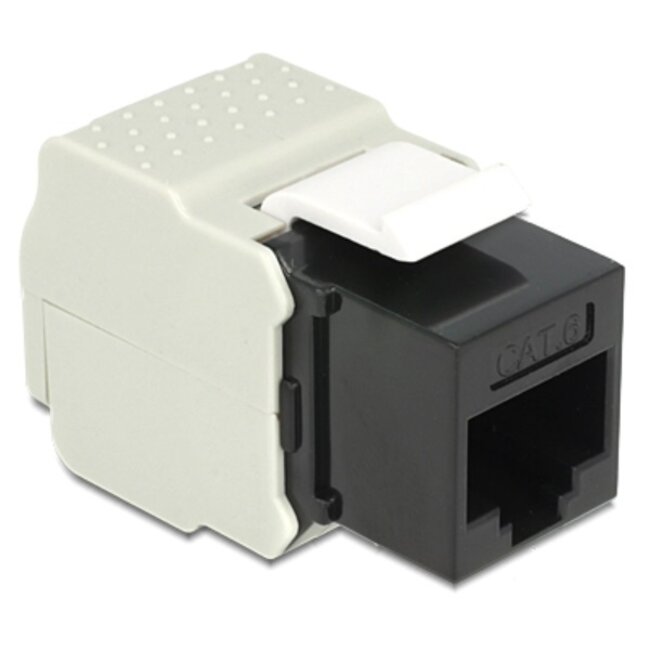

RJ45 (v) - LSA (v)
CAT6 (1Gbit/s)
UTP
Zur Befestigung ist kein Werkzeug erforderlich (werkzeuglose LSA)
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.
Verwenden Sie dieses Keystone-Modul, um eine Steckdose mit Keystone-Anschluss, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einer RJ45-Verbindung auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen usw. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jeder gewünschten Stelle zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Kompakte Module mit einer Breite bis zu 15,9 mm sind schmaler als Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind Standard-Keystone-Module zu breit und es sollten kompakte Module verwendet werden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.
Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbzuordnung lautet wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen massiver und flexibler Leiterstruktur liegt in der Aderstruktur der 8 Anschlusskabel im Netzwerkkabel. Bei massiver Leiterstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Flexible Leiter bestehen aus verdrillten dünnen Kupferdrähten, die die Montage an RJ45-Steckern erleichtern. Zudem ist ein Netzwerkkabel mit flexibler Leiterstruktur weniger steif.
Dieses Modul entspricht der CAT6-Spezifikation, was bedeutet, dass es in Netzwerken bis zu 1000 Mbit/s (Gigabit-Netzwerke) eingesetzt werden kann. Selbstverständlich kann dieses Modul auch hervorragend in CAT5-Netzwerken (bis 100 Mbit/s) verwendet werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt sich die Verwendung eines CAT6-Moduls.
Dieses Modul ist ungeschirmt. Ein Modul ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.
