RJ45 (v) - LSA (v)
CAT6 (1Gbit/s)
UTP
Zur Befestigung ist kein Werkzeug erforderlich (werkzeugloses LSA)
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.

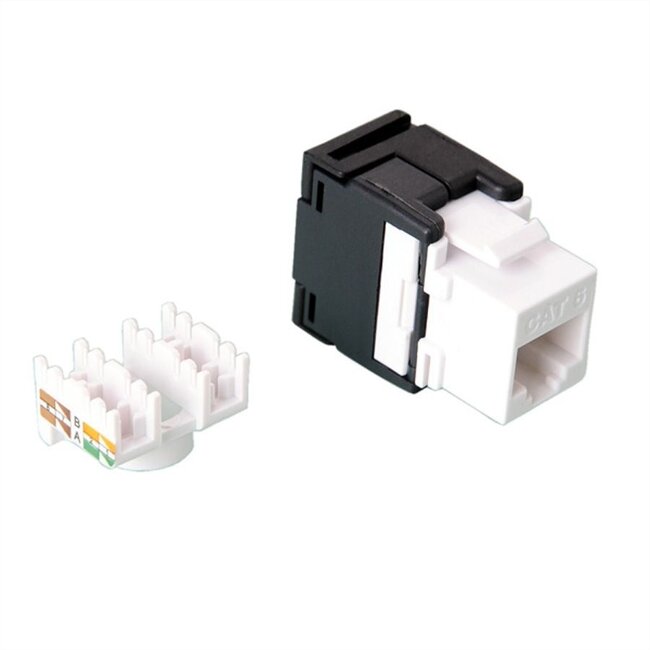

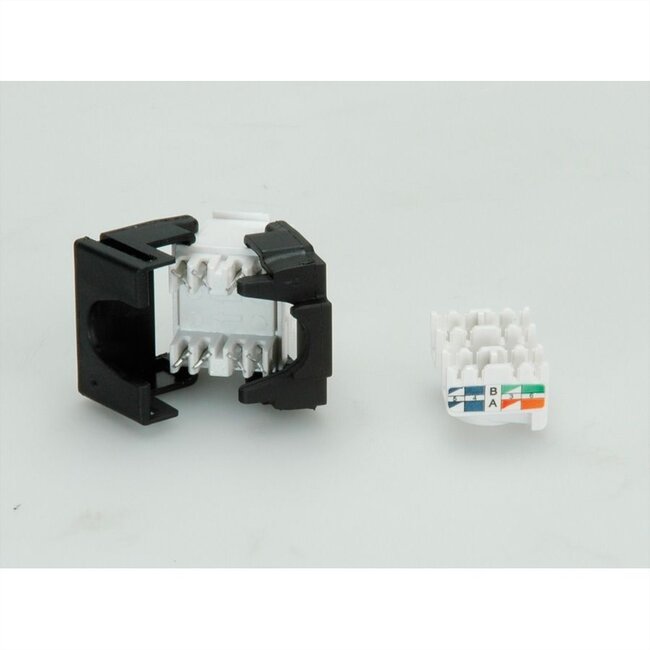

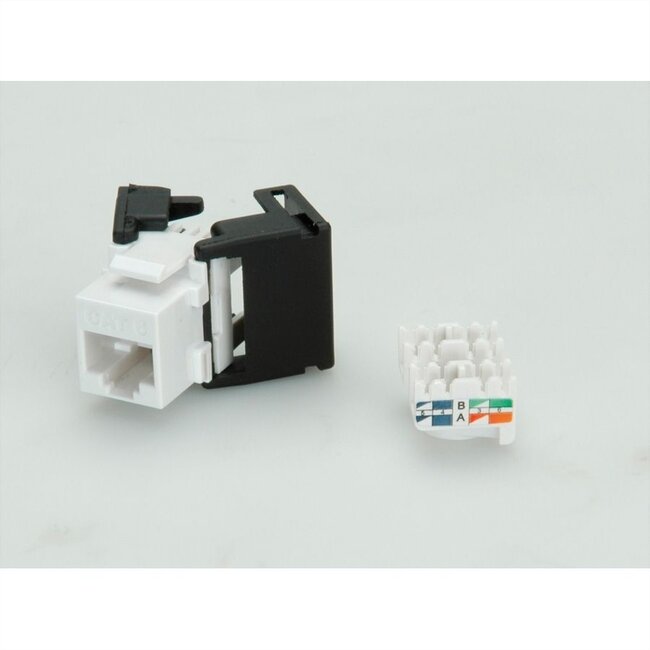

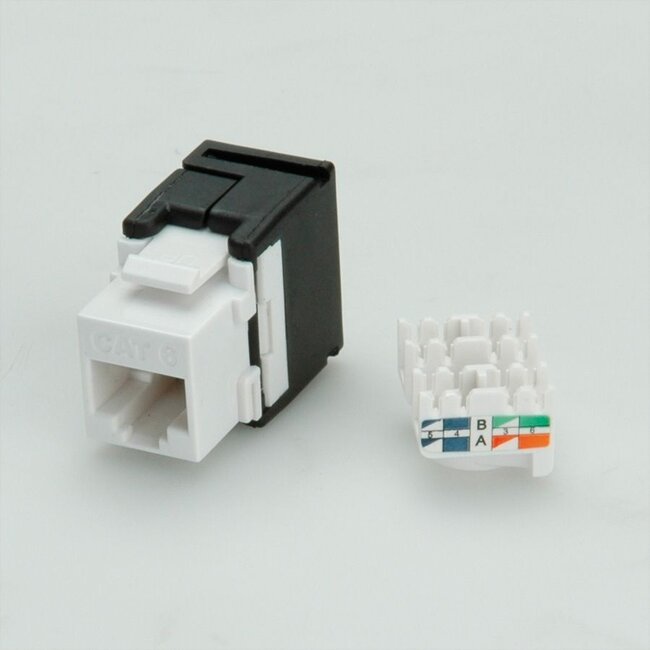

Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einem RJ45-Anschluss auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jedem gewünschten Ort zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Kompakte Module mit einer Breite bis 15,9 mm sind schmaler als Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Wenn Sie beispielsweise ein Patchpanel mit 48 Ports montieren möchten, sind Standard-Keystone-Module zu breit und kompakte Module sollten verwendet werden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.
Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode ist wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen festem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Anschlussadern im Netzwerkkabel. Bei festem Aderaufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Aderaufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern zu montieren sind. Zudem ist ein Netzwerkkabel mit flexiblem Aderaufbau weniger steif.
Dieses Modul entspricht der CAT6-Spezifikation, was bedeutet, dass es in Netzwerken bis 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden kann. Selbstverständlich ist dieses Modul auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, ein CAT6-Modul zu verwenden.
Dieses Modul ist ungeschirmt. Ein Modul ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.
