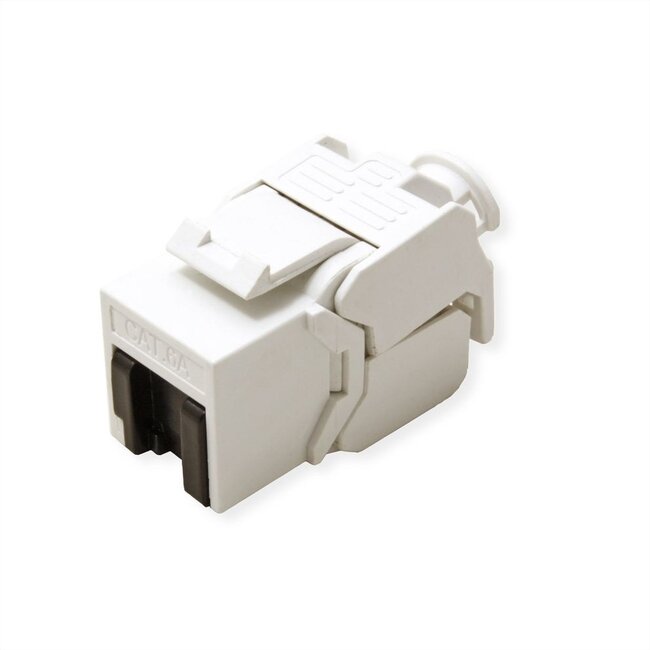

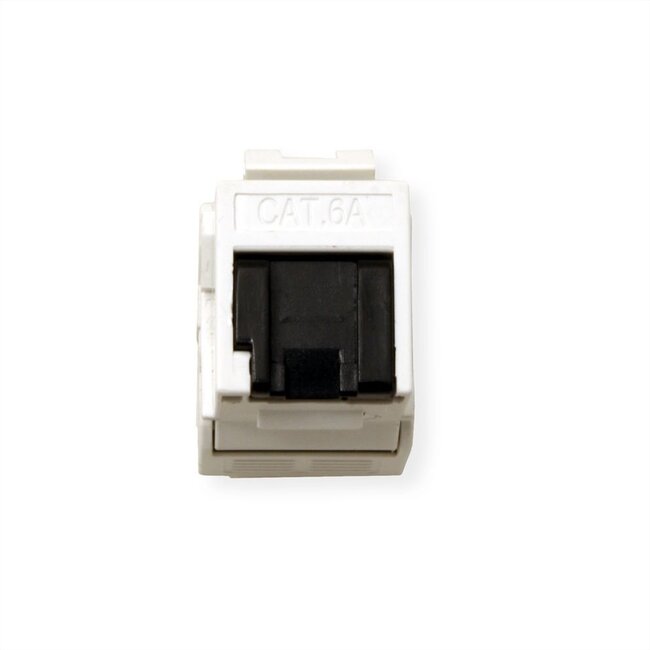

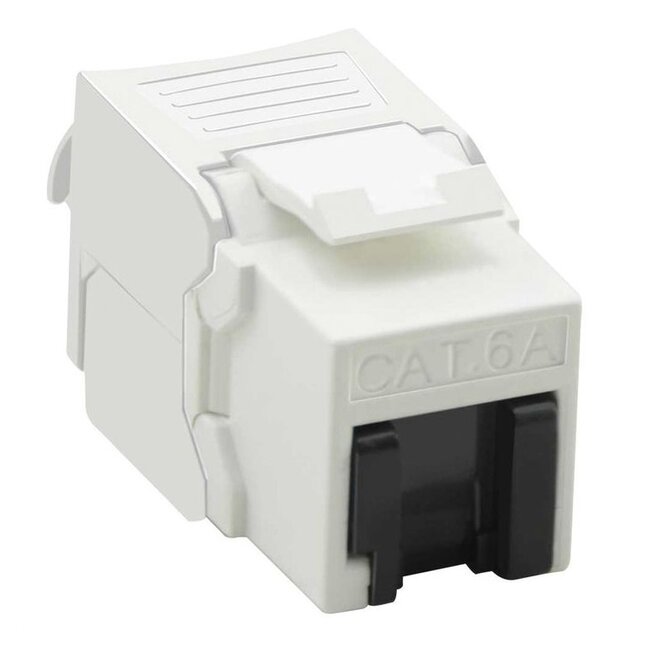

RJ45 (v) - LSA (v)
CAT6a (10Gbit/s) / 500MHz
UTP

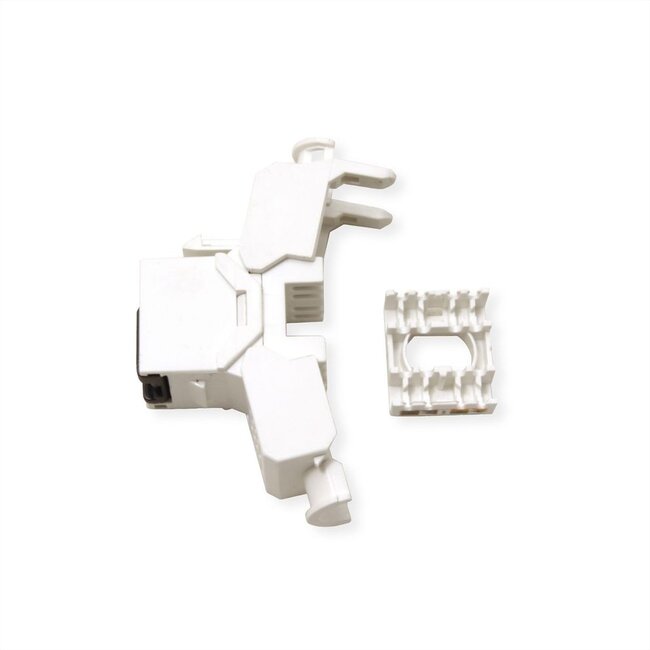

Zur Befestigung ist kein Werkzeug erforderlich (werkzeugloses LSA)
Keystone-System (19,2 x 14,9 mm)
Lesen Sie mehr.
Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Port, z. B. eine Wandsteckdose oder ein Patchpanel, mit einer RJ45-Verbindung auszustatten.
Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jedem gewünschten Ort zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.
Die kompakten Module mit einer Breite bis zu 15,9 mm sind schmaler als die Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Wenn Sie z.B. ein Patchpanel mit 48 Ports montieren möchten, sind die Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

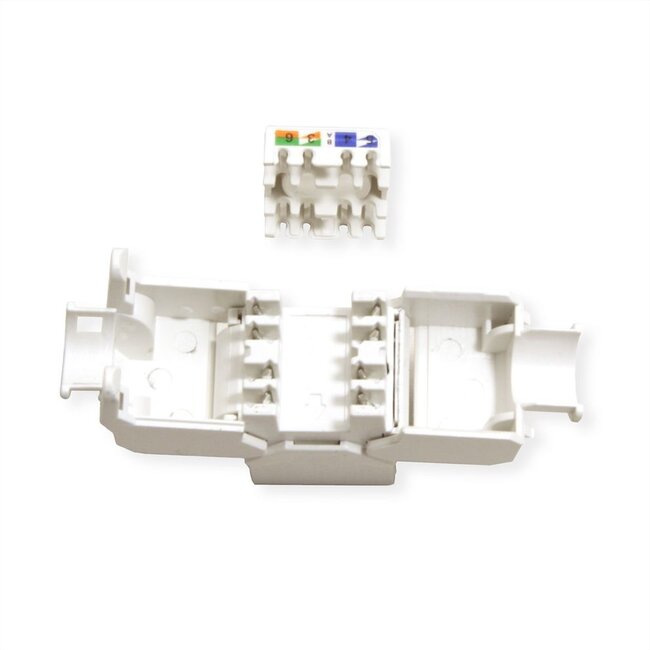

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode ist wie folgt (siehe Foto bei diesem Artikel):
Der Unterschied zwischen festem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Anschlussadern im Netzwerkkabel. Bei festem Aderaufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, wodurch es besser durch Leerrohre geführt werden kann und sich besser für Unterputz- und Aufputzmontage eignet. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Beim flexiblen Aderaufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern montiert werden können. Außerdem ist ein Netzwerkkabel mit flexiblem Aderaufbau weniger steif.
Dieses Modul entspricht der CAT6a-Spezifikation, was bedeutet, dass es in Netzwerken bis zu 10 Gbit/s (Gigabit-Netzwerke) mit einer Bandbreite von 500 MHz verwendet werden kann. Selbstverständlich kann dieses Modul auch hervorragend in CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerken eingesetzt werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, ein CAT6a-Modul zu verwenden.
Dieses Modul ist ungeschirmt. Ein Modul ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.
