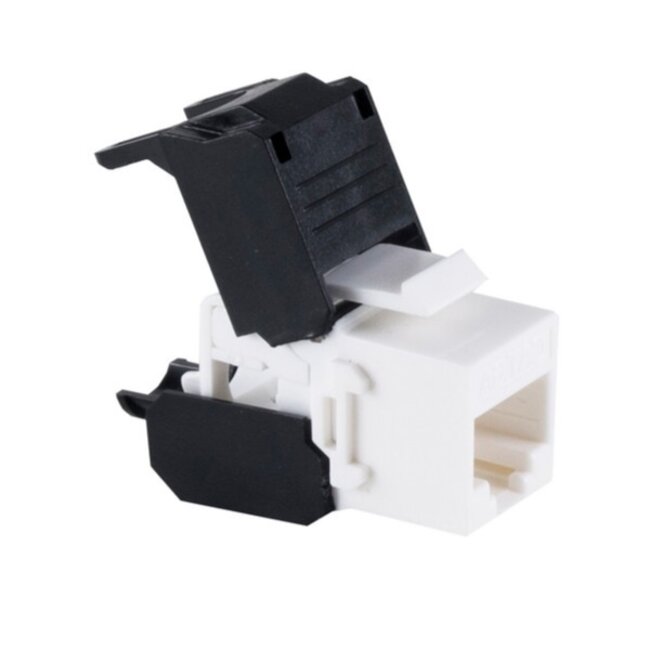

UTP CAT6a 10 Gigabit Keystone Modul RJ45 - LSA (werkzeuglos)

Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Anschluss, z.B. eine Wandsteckdose oder ein Patchpanel, mit einem RJ45-Anschluss auszustatten.

Eigenschaften:

• integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Standardmodulgröße: 16,7 mm breit
• CAT6a: geeignet für 10-Gigabit-Geschwindigkeiten (10 Gigabit, 10GBase-T)
• maximale Bandbreite: 500 MHz
• ungeschirmtes Modul (UTP)
• für die Montage an ungeschirmtem Kabel (U/UTP)
• für die Montage an CAT6a Netzwerkkabel
• für die Montage an Netzwerkkabel mit massiven (solid) und flexiblen (stranded) Adern
• für die Montage an AWG 23 - AWG 26 Netzwerkkabel
• werkzeuglose Montage (toolless LSA)
• RoHS-konform
• entspricht der Spezifikation EIA/TIA 568A/B

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in z.B. Wandsteckdosen, Ausgabedosen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jeder gewünschten Stelle zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompakte und Standardmodule

Die kompakten Module mit einer Breite bis 15,9 mm sind schmaler als die Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Wenn Sie z.B. ein Patchpanel mit 48 Ports montieren möchten, sind die Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

EIA/TIA-568A und EIA/TIA-568B

Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode ist wie folgt (siehe Foto bei diesem Artikel):

• 1 = weiß-orange
• 2 = orange
• 3 = weiß-grün
• 4 = blau
• 5 = weiß-blau
• 6 = grün
• 7 = weiß-braun
• 8 = braun

Massive (solid) und flexible (stranded) Adernaufbau

Der Unterschied zwischen massivem und flexiblem Adernaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an RJ45-Steckern schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Außerdem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif.

CAT6a

Dieses Modul entspricht der CAT6a-Spezifikation, was bedeutet, dass es in Netzwerken mit bis zu 10 Gbit/s (Gigabit-Netzwerke) mit einer Bandbreite von 500 MHz eingesetzt werden kann. Selbstverständlich kann dieses Modul auch hervorragend in CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerken verwendet werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, wird die Verwendung eines CAT6a-Moduls empfohlen.

UTP

Dieses Modul ist ungeschirmt. Ein Modul ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.

Technische Daten UTP CAT6a 10 Gigabit Keystone Modul RJ45 - LSA (werkzeuglos)

• UTP (Unshielded Twisted Pair)
• Anschlüsse: RJ45 (weiblich) - LSA (weiblich)
• entspricht CAT6a (10 Gigabit, 10GBase-T) Spezifikationen
• maximale Bandbreite: 500 MHz
• für Montage an ungeschirmtem Kabel (U/UTP)
• für Montage an CAT6a Netzwerkkabel
• für Montage an Netzwerkkabel mit massiven (solid) und flexiblen (stranded) Adern
• für Montage an AWG 23 - AWG 26 Netzwerkkabel
• werkzeuglose Montage (toolless LSA)
• integrierbar in Keystone-System (19,2 x 14,9 mm)
• Abmessungen Modul (L x B x H): 38 x 16,7 x 21,6 mm
• entspricht Spezifikation EIA/TIA 568A/B
• Gehäuse: Kunststoff
• Lieferumfang: 1 Modul
• Farbe: weiß/schwarz
• konform: RoHS
• Garantie: 2 Jahre
