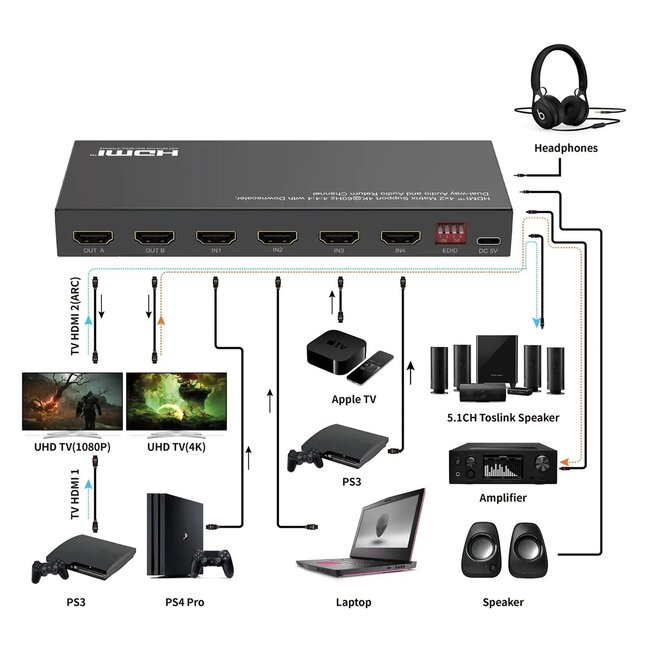

Verwenden Sie diesen HDMI 2.0 Matrix-Switch, um bis zu 4 HDMI-Ausgabegeräte mit 2 Fernsehern, Monitoren oder Beamern zu verbinden. Dank der Matrixfunktion können Sie für jeden Bildschirm unabhängig auswählen, welche HDMI-Quelle angezeigt wird.

Eigenschaften

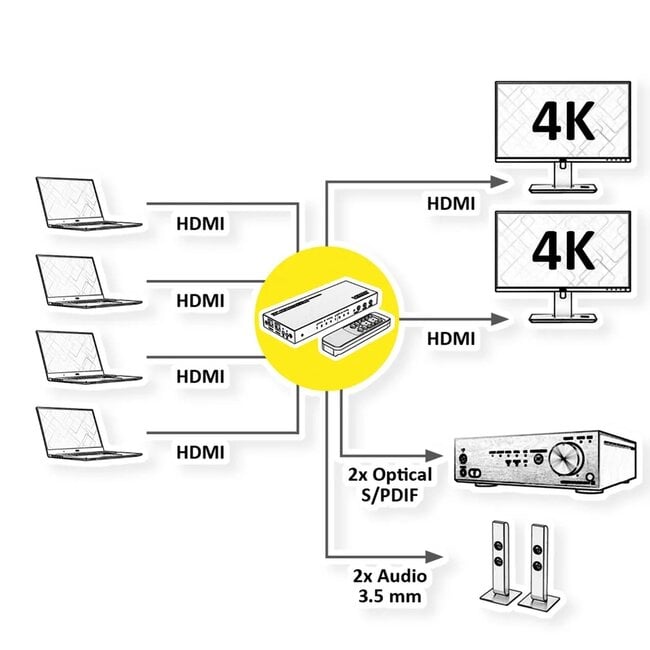

• geeignet zum Verbinden von 4 HDMI-Geräten mit 2 HDMI-Bildschirmen
• Matrixschaltung: Wählen Sie für beide HDMI-Ausgänge unabhängig aus, welche der 4 HDMI-Quellen angezeigt wird
• integrierter Audio-Extractor mit 2x Toslink und 2x 3,5 mm Klinke zum Anschluss externer Audiogeräte
• Audioausgabe gleichzeitig über Toslink und Stereo 3,5 mm Klinke möglich
• ARC-Unterstützung am HDMI-Ausgang A für die Rückführung des TV-Audiosignals über Toslink
• EDID einstellbar über DIP-Schalter (16 Modi)
• integrierter Downscaler für gleichzeitige Nutzung eines 4K- und Full HD-Bildschirms

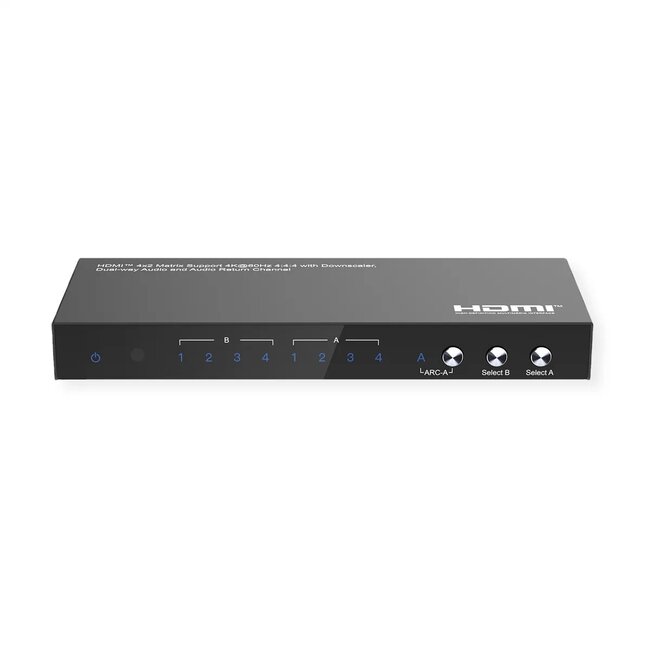

• Umschaltung der HDMI-Geräte über Drucktasten am Matrix-Switch

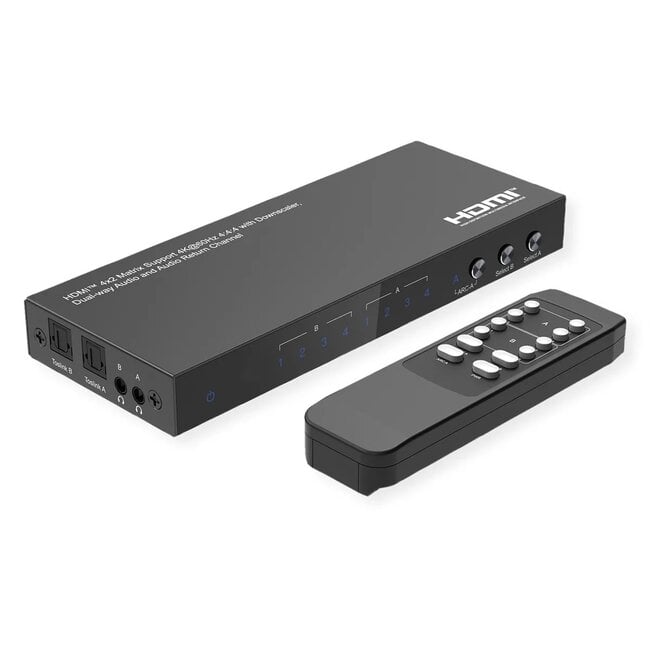

• komfortable Fernbedienung dank mitgelieferter IR-Fernbedienung
• LED-Anzeigen zur Darstellung der ausgewählten HDMI-Quellen und ARC-Status
• metallisches Gehäuse für robuste und langlebige Ausführung
• Stromversorgung über externes USB-Netzteil (im Lieferumfang enthalten)

Spezifikationen

• Eingangsanschlüsse: 4x HDMI-A (weiblich)
• Ausgangsanschlüsse: 2x HDMI-A (weiblich)
• Audio-Ausgänge: 2x Toslink/SPDIF + 2x Stereo 3,5 mm Klinke
• Signalrichtung: 4 Geräte > 2 Bildschirme
• Version: HDMI 2.0 (HDMI Premium)
• Bandbreite: 18 Gbit/s (6 Gbit/s pro Kanal / 600 MHz)
• Maximale Auflösung: 4K Ultra HD (3840 x 2160) @ 60Hz
• Farbdarstellung: 4K @ 60Hz YUV 4:4:4
• Farbtiefe: bis zu 12-Bit pro Kanal (36-Bit insgesamt)
• Kontrastverbesserung: HDR / HDR10
• HDCP: 2.2 und 1.4
• EDID einstellbar über DIP-Schalter (16 Modi)
• Downscaling: 4K @ 60Hz auf Full HD 1080p
• Schaltung: elektronisch über Tasten und IR-Fernbedienung
• Stromversorgung: 5 V DC / 2 A
• Maximaler Stromverbrauch: 5 W
• Betriebstemperatur: 0 bis 70 °C
• Abmessungen: 171 x 61 x 20 mm
• Gewicht: 245 Gramm
• Material: Metall
• Installation: Plug & Play
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre

Dieser HDMI Matrix-Switch ist geeignet für:

• 3D
• Full HD (1080p)
• WUXGA (1920 x 1200)
• 4K @ 60Hz
• 4K @ 60Hz YUV 4:4:4
• ARC (über HDMI-Ausgang A)
• HDR / HDR10
• HDCP 1.4 und HDCP 2.2
• LPCM
• Dolby Digital und Dolby TrueHD
• DTS und DTS-HD Master Audio

Bedienungsanleitung

• Bedienungsanleitung

EDID-Verwaltung über DIP-Schalter

Über die integrierten DIP-Schalter können Sie aus 16 EDID-Modi wählen. Sie können unter anderem die EDID des HDMI-Ausgangs A kopieren oder feste Einstellungen für 1080p, 1920 x 1200 und 4K @ 60Hz auswählen, kombiniert mit 2-Kanal-Audio, Dolby/DTS 5.1 oder HD Audio. Zusätzlich stehen drei MIX-Modi für Installationen mit Bildschirmen mit unterschiedlichen Audio- und Videofähigkeiten zur Verfügung. Dies ist ideal für professionelle Anwendungen, bei denen feste Audio- und Videoeinstellungen erforderlich sind.

Integrierter 4K-zu-1080p Downscaler

Der integrierte Downscaler ermöglicht die gleichzeitige Nutzung eines 4K- und eines Full HD-Bildschirms. Ein 4K @ 60Hz Eingangssignal kann für einen Full HD-Bildschirm automatisch auf 1080p heruntergerechnet werden, während der andere Bildschirm das 4K-Signal beibehält. Der Downscaler unterstützt 4K @ 60Hz 4:4:4, 4:2:2 und 4:2:0 mit HDR10.

HDMI Premium

Dieser HDMI Matrix-Switch unterstützt HDMI 2.0 mit einer Bandbreite von bis zu 18 Gbit/s. Dadurch werden Auflösungen bis zu 4K Ultra HD (3840 x 2160) bei 60Hz mit YUV 4:4:4 unterstützt. Der Matrix-Switch ist zudem kompatibel mit Geräten älterer HDMI-Versionen.

ARC (Audio Return Channel)

HDMI-Ausgang A unterstützt ARC (Audio Return Channel). Wenn der angeschlossene Fernseher ARC unterstützt, kann das Audiosignal des Fernsehers über die HDMI-Verbindung zurück zum Matrix-Switch gesendet werden. Nach Aktivierung von ARC wird der Ton des Fernsehers über den Toslink-Ausgang ausgegeben.

Audio-Extractor

Der integrierte Audio-Extractor ermöglicht die separate Ausgabe des Tons der HDMI-Quellen über Toslink/SPDIF und Stereo 3,5 mm Klinke. Beide Audio-Ausgänge können gleichzeitig genutzt werden. So können Sie den Ton beispielsweise an einen Verstärker, Receiver, Soundbar, aktive Lautsprecher oder Kopfhörer weiterleiten, ohne dass diese direkt an die HDMI-Quelle angeschlossen sein müssen.

HDR (High Dynamic Range)

Der Matrix-Switch unterstützt HDR und HDR10. HDR sorgt für einen größeren Dynamikumfang, wodurch Unterschiede zwischen dunklen und hellen Bildbereichen besser dargestellt werden können. Für die HDR-Wiedergabe müssen auch die angeschlossene Quelle, der Bildschirm und die verwendeten HDMI-Kabel HDR unterstützen.

HDCP

Der Matrix-Switch unterstützt HDCP 1.4 und HDCP 2.2. HDCP steht für High-bandwidth Digital Content Protection und dient dem Schutz urheberrechtlich geschützter digitaler Audio- und Videoinhalte. HDCP 2.2 wird unter anderem für geschützte Ultra HD 4K-Inhalte verwendet.
