für AWG24-26 Kabel mit festen Adern
zur Befestigung wird eine LSA-Zange benötigt
zum Durchverbinden von CAT6a Netzwerkkabel
zum Durchverbinden von ungeschirmtem Kabel (U/UTP)

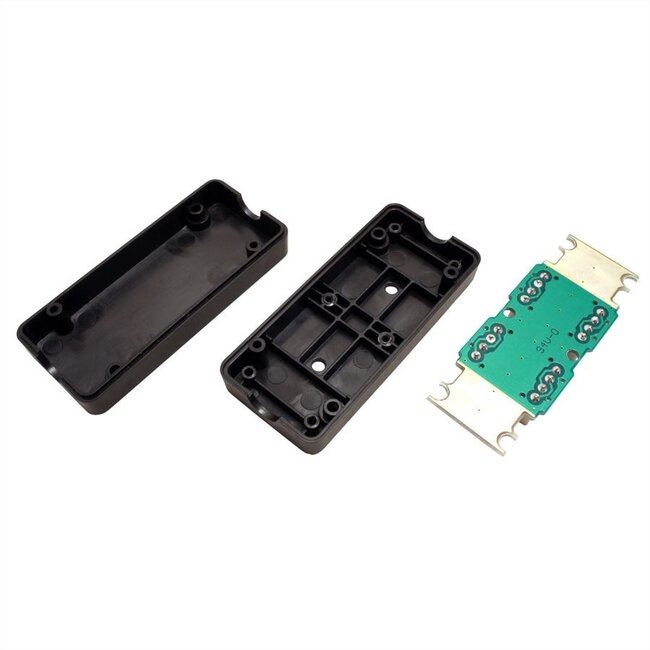

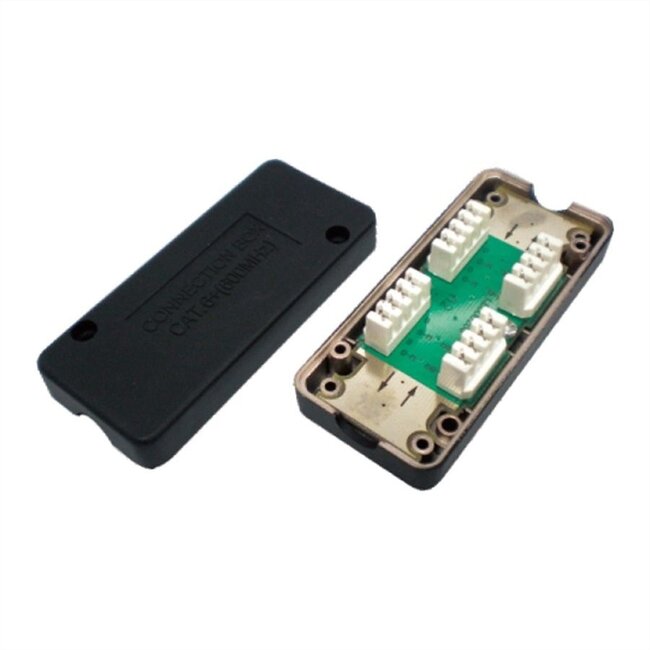

1 Verbindungsbox zur Kopplung von 2 Kabeln
Lesen Sie mehr.

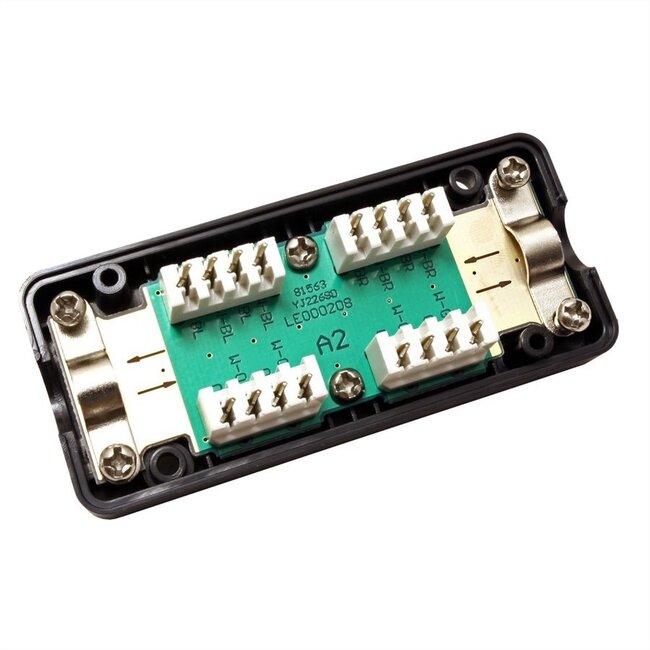

Verwenden Sie diesen Verbindungsadapter, um 2 Netzwerkkabel direkt miteinander zu verbinden. So können Sie größere Entfernungen überbrücken.
Es gibt zwei verschiedene Normen für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in einem RJ45-Stecker oder einer Wanddose. Die Farbcode ist wie folgt (siehe Foto bei diesem Artikel): 1 = Weiß-Orange 2 = Orange 3 = Weiß-Grün 4 = Blau 5 = Weiß-Blau 6 = Grün 7 = Weiß-Braun 8 = Braun
Der Unterschied zwischen massiver und flexibler Aderstruktur liegt in der Konstruktion der 8 Anschlussadern im Netzwerkkabel. Bei massiver Aderstruktur besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, wodurch es besser durch Leerrohre geführt werden kann und sich besser für Unterputz- und Aufputzmontage eignet. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker schwieriger ist. Bei flexibler Aderstruktur bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Stecker anzuschließen sind. Außerdem ist ein Netzwerkkabel mit flexibler Aderstruktur weniger steif.
Dieser Verbindungsadapter entspricht der CAT6a-Spezifikation, was bedeutet, dass er in Netzwerken mit bis zu 10 Gbit/s (Gigabit-Netzwerke) eingesetzt werden kann. Selbstverständlich kann dieser Verbinder auch hervorragend in CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerken verwendet werden. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6a Kabel und Stecker zu verwenden.
Dieses Verbindungsstück ist ungeschirmt und wird empfohlen ausschließlich für ungeschirmte Netzwerkkabel zu verwenden. Ein Netzwerkkabel ohne Abschirmung wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet.
