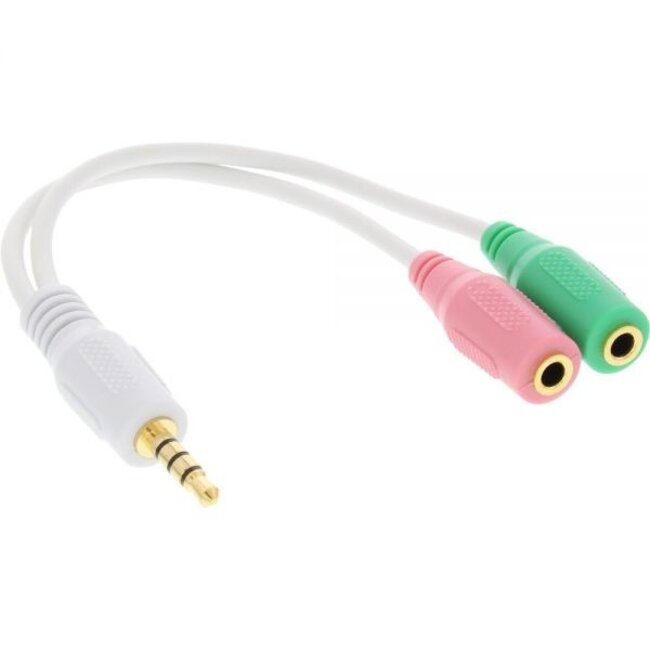

3,5mm 4-polig > 2x 3,5mm Headset Adapter (CTIA/AHJ) / vergoldet

Verwenden Sie diesen Adapter, um ein Headset mit 2 Anschlüssen (grün für Audio und rosa für Mikrofon) an ein Notebook, Telefon oder eine Spielkonsole mit einem 4-poligen 3,5mm Klinkenanschluss anzuschließen. Dieses Kabel folgt der CTIA/AHJ Belegung.

CTIA/AHJ Belegung

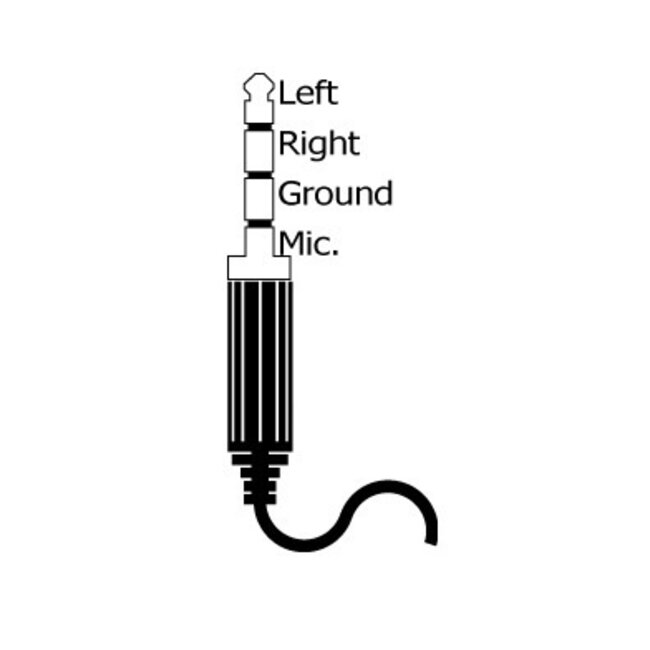

Dieser Adapter folgt der CTIA/AHJ Belegung: TRRS: Spitze = Links / Ring = Rechts / Ring = Masse / Ring = Mikrofon

OMTP und CTIA

Bei Telefonen und Headsets sind zwei Arten von Belegungen üblich: die OMTP-Belegung und die CTIA/AHJ-Belegung. OMTP gibt es schon länger und war ursprünglich als Standard für alle mobilen Geräte gedacht. Bis Apple mit dem iPhone kam und die Masse- und Mikrofonsignale vertauschte, was zur CTIA/AHJ-Norm führte. Dadurch konnten Apple-Kunden im Grunde nur noch Original-Headsets verwenden, während Headsets anderer Marken plötzlich nicht mehr kompatibel waren. Einige andere Hersteller, angeführt von Samsung, entschieden sich daraufhin ebenfalls für die CTIA/AHJ-Norm.

Welche Geräte unterstützen die CTIA/AHJ Belegung?

• fast alle Apple-Geräte
• fast alle Android-Smartphones (u.a. Samsung, HTC, Huawei, LG etc.)
• BlackBerry
• Microsoft Surface
• 1. Generation Nokia Lumia Geräte (505/510/610/710/800/900) und Nokia Lumia 620
• Sony PlayStation 4 DualShock 4 (DS4) Controller
• XBOX One Controller
• Dell Latitude Notebooks
• Lenovo Thinkpad Notebooks

Ist dieser Adapter für mein Gerät geeignet?

Es ist recht schwierig, genau anzugeben, welche Geräte welche Belegung verwenden. Falls Ihnen nach dem Lesen der obigen Informationen noch nicht ganz klar ist, ob Ihr Gerät kompatibel ist, empfehlen wir, die Modellnummer oder den Typ Ihres Geräts zusammen mit „Pinout“ zu googeln. Natürlich können Sie auch gerne Kontakt mit uns aufnehmen.

Technische Daten 3,5mm 4-polig > 2x 3,5mm Headset Adapter (CTIA/AHJ) / vergoldet

• Anschlüsse: 1x 3,5mm Klinke (männlich) - 2x 3,5mm Klinke (weiblich)
• Signaltyp: Stereo + Mikrofon (4-polig) > 1x Stereo + 1x Mikrofon
• Ausführung: schlanke Stecker (gerade / gerade)
• vergoldete Kontakte
• Kabeltyp: dünnes Kabel (schlankes Kabel)
• Adern: nicht bekannt
• American Wire Gauge: nicht bekannt
• TRRS Belegung: Spitze = Links / Ring = Rechts / Ring = Masse / Ring = Mikrofon
• kompatibel mit CTIA/AHJ
• Farbkennzeichnung: grün = Audio / rosa = Mikrofon
• RoHS-konform
• Farbe: weiß
• Garantie: 2 Jahre

Dieses Produkt ist geeignet für:

Achtung! Dies ist ein universelles Produkt, das für viele verschiedene Gerätetypen geeignet ist. Die untenstehende Liste ist daher nicht vollständig. Auch wenn Ihr Gerät nicht aufgeführt ist, kann dieses Produkt dennoch kompatibel sein.

Spielkonsolen

Sony PlayStation

• Sony PlayStation 4 DualShock 4 (DS4) Controller

Microsoft XBOX

• Microsoft XBOX One (XBOX One Controller mit Chat-Adapter)
• Microsoft XBOX One Controller mit integriertem 3,5mm Klinkenausgang

Smart Media

Apple iPhone

• Apple iPhone 6s Plus
• Apple iPhone 6s
• Apple iPhone 6 Plus
• Apple iPhone 6
• Apple iPhone SE
• Apple iPhone 5s
• Apple iPhone 5c
• Apple iPhone 5
• Apple iPhone 4s
• Apple iPhone 4
• Apple iPhone 3GS
• Apple iPhone 3G
• Apple iPhone (1. Generation) / Apple iPhone 2G

Apple MacBook

• Apple MacBook Pro - 15 Zoll (2017)
• Apple MacBook Pro - 13 Zoll (2017 - mit 2 Thunderbolt Anschlüssen)
• Apple MacBook Pro - 13 Zoll (2017 - mit 4 Thunderbolt Anschlüssen)
• Apple MacBook Pro - 15 Zoll (2016)
• Apple MacBook Pro - 13 Zoll (2016 - mit 2 Thunderbolt Anschlüssen)
• Apple MacBook Pro - 13 Zoll (2016 - mit 4 Thunderbolt Anschlüssen)
• Apple MacBook Retina - 12 Zoll (2017)
• Apple MacBook Retina - 12 Zoll (Anfang 2016)
• Apple MacBook Retina - 12 Zoll (Anfang 2015)
• Apple MacBook Pro Retina - 15 Zoll (Mitte 2015)
• Apple MacBook Pro Retina - 13 Zoll (Anfang 2015)
• Apple MacBook Pro Retina - 12 Zoll (Anfang 2015)
• Apple MacBook Pro Retina - 15 Zoll (Mitte 2014)
• Apple MacBook Pro Retina - 13 Zoll (Mitte 2014)
• Apple MacBook Pro Retina - 15 Zoll (Ende 2013)
• Apple MacBook Pro Retina - 13 Zoll (Ende 2013)
• Apple MacBook Pro Retina - 15 Zoll (Anfang 2013)
• Apple MacBook Pro Retina - 13 Zoll (Anfang 2013)
• Apple MacBook Pro Retina - 13 Zoll (Ende 2012)
• Apple MacBook Pro Retina - 15 Zoll (Mitte 2012)
• Apple MacBook Pro - 13 Zoll (Mitte 2012)
• Apple MacBook Pro - 13 Zoll (Ende 2011)
• Apple MacBook Pro - 13 Zoll (Anfang 2011)
• Apple MacBook Pro - 15 Zoll (Mitte 2010)
• Apple MacBook Pro - 13 Zoll (Mitte 2010)
• Apple MacBook Air - 13 Zoll (2017)
• Apple MacBook Air - 13 Zoll (Anfang 2015)
• Apple MacBook Air - 11 Zoll (Anfang 2015)
• Apple MacBook Air - 13 Zoll (Anfang 2014)
• Apple MacBook Air - 11 Zoll (Anfang 2014)
• Apple MacBook Air - 13 Zoll (Mitte 2013)
• Apple MacBook Air - 11 Zoll (Mitte 2013)
• Apple MacBook Air - 13 Zoll (Mitte 2012)
• Apple MacBook Air - 11 Zoll (Mitte 2012)
• Apple MacBook Air - 13 Zoll (Ende 2010)
• Apple MacBook Air - 11 Zoll (Ende 2010)
• Apple MacBook - 13 Zoll (Mitte 2010)
• Apple MacBook - 13 Zoll (Ende 2009)

Welches MacBook-Modell habe ich?

Es gibt verschiedene Möglichkeiten, um herauszufinden, welches MacBook-Modell Sie genau besitzen.

• 1. Wählen Sie im Apple-Menü oben links „Über diesen Mac“. Klicken Sie dann auf „Systembericht“. Wenn Sie OS X Lion (10.7) oder neuer verwenden, sehen Sie ein Fenster mit den Spezifikationen Ihres MacBooks. Unter der Betriebssystemversion steht der MacBook-Typ, gefolgt von Bildschirmgröße und Modelljahr.
• 2. Wenn Sie die Seriennummer Ihres MacBooks haben, können Sie diese auch auf der Apple-Webseite eingeben. Hier klicken, um zur technischen Spezifikationsseite von Apple zu gelangen. Klicken Sie dort auf „Produkt suchen“, geben Sie die Seriennummer ein und klicken Sie auf „Suchen“. Sie sehen dann, welches Modell zu dieser Seriennummer gehört.

Ist dieser Adapter für mein Gerät geeignet?

Es ist recht schwierig, genau anzugeben, welche Geräte welche Belegung verwenden. Falls Ihnen nach dem Lesen der obigen Informationen noch nicht ganz klar ist, ob Ihr Gerät kompatibel ist, empfehlen wir, die Modellnummer oder den Typ Ihres Geräts zusammen mit „Pinout“ zu googeln. Natürlich können Sie auch gerne Kontakt mit uns aufnehmen.
