DisplayPort (m) - DisplayPort (w)
DisplayPort 1.3/1.4 / HDCP2.2
Bildschirm mit DSC: 8K@60Hz / 5K@120Hz / 4K@240Hz
Bildschirm ohne DSC: 8K@30Hz / 5K@60Hz / 4K@120Hz

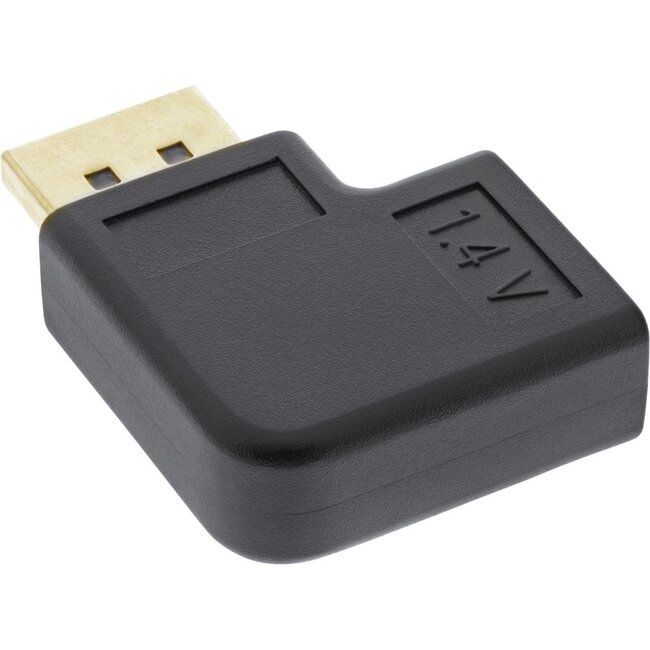

90° Winkeladapter (rechtwinklig nach rechts)
unterstützt DP_PWR (Pin 20)
Lesen Sie mehr.
Verwenden Sie diesen DisplayPort Version 1.4 Adapter, um einen DisplayPort-Anschluss rechtwinklig mit einem herkömmlichen DisplayPort-Kabel zu erreichen. Dieser Adapter eignet sich für Geräte mit DisplayPort-Eingang, wie beispielsweise Monitore, aber auch für Geräte mit DisplayPort-Ausgang, wie Computer oder Notebooks. Unterstützt Auflösungen bis zu 7680 x 4320 @ 30 Hz, 5120 x 2880 @ 60 Hz oder 3840 x 2160 @ 120 Hz. Dank Unterstützung für Display Stream Compression 1.2 (DSC) ist dieser Adapter auch geeignet für Auflösungen bis zu 7680 x 4320 @ 60 Hz, 5120 x 2880 @ 120 Hz oder 3840 x 2160 @ 240 Hz.

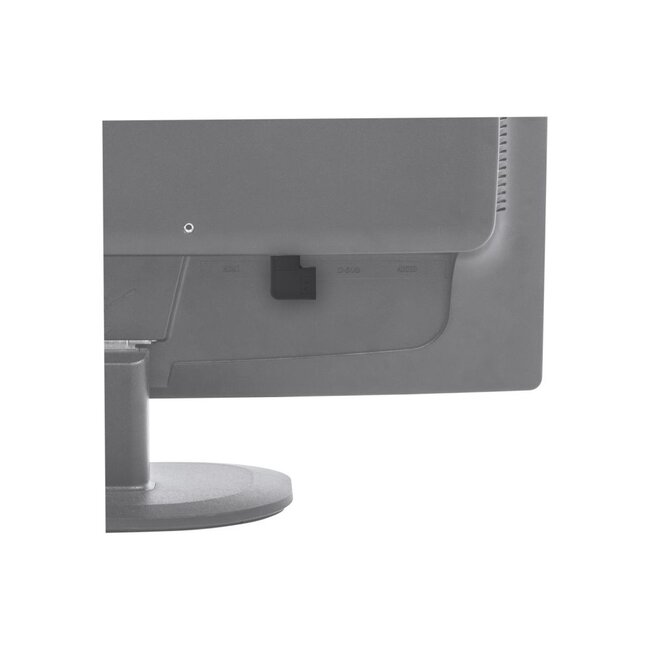

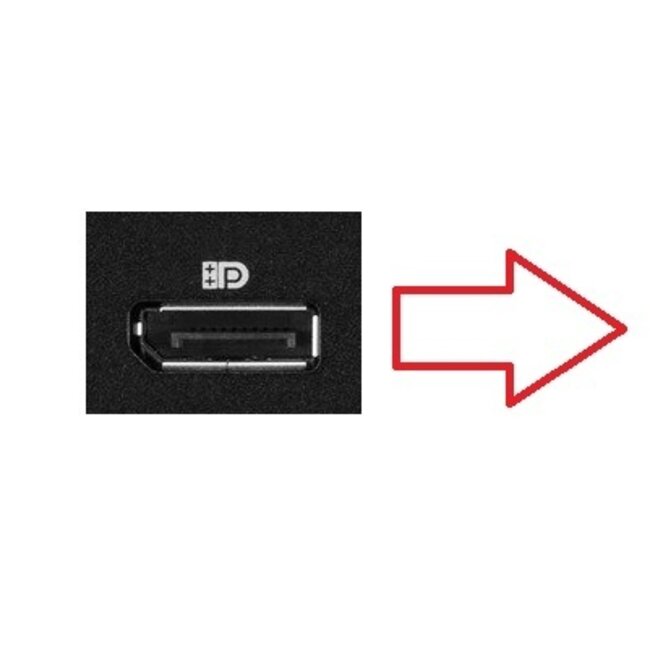

Dieser Adapter verwandelt einen geraden Stecker in einen rechtwinkligen Stecker. So können Sie bei Geräten mit wenig Platz auf der Rückseite einen rechtwinkligen Stecker verwenden. Durch die 90°-Winkelanordnung kann beispielsweise Ihr Monitor oder Computer besonders nah an der Wand platziert werden. Prüfen Sie sorgfältig den Anschluss und die Winkelrichtung des Adapters, ob diese für Ihre Anwendung passend sind.

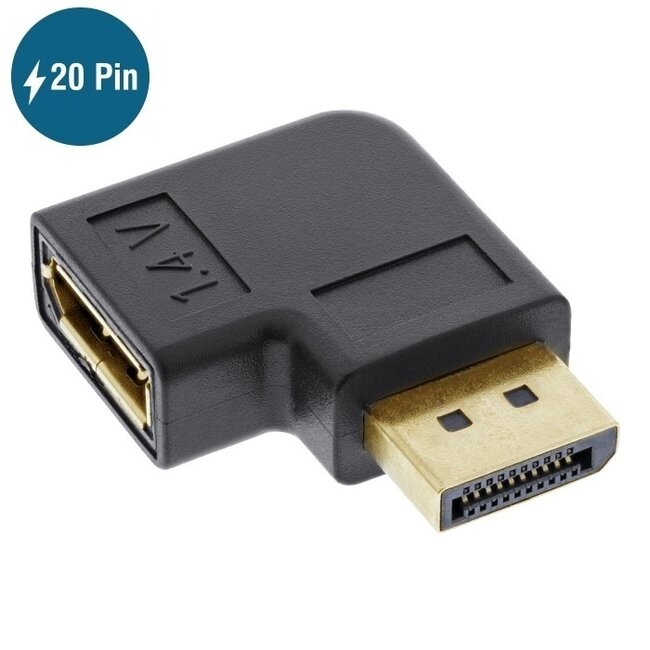

Pin 20 ist bei diesem Adapter angeschlossen. Daher unterstützt dieser Adapter DP_PWR. Wenn das an den Adapter angeschlossene Kabel ebenfalls DP_PWR unterstützt, wird DP_PWR über Pin 20 weitergeleitet. Unterstützt das Kabel kein DP_PWR, funktioniert der Adapter einfach als normaler Adapter ohne DP_PWR und es wird keine Stromversorgung über Pin 20 übertragen.
Es gibt zwei Arten von DisplayPort-Kabeln: solche, die Strom über Pin 20 führen (DisplayPort mit DP_PWR: 3,3 V / 500 mA), und solche, bei denen Pin 20 nicht angeschlossen ist. Diese Kabel übertragen keine Stromversorgung. DP_PWR kann nützlich sein, um angeschlossene Geräte mit Strom zu versorgen, kann aber Probleme (sogar Kurzschlüsse) verursachen, wenn die Stromversorgung nicht benötigt wird. Kaufen Sie daher nur ein Kabel mit DP_PWR, wenn der Hersteller Ihres DisplayPort-Geräts dies empfiehlt. Bei vielen Kabeln und Adaptern ist nicht angegeben, ob Pin 20 angeschlossen ist oder ob DP_PWR unterstützt wird. In solchen Fällen können Sie davon ausgehen, dass Pin 20 nicht angeschlossen ist.
HDCP steht für High-bandwidth Digital Content Protection und ist eine von Intel entwickelte Spezifikation zum Schutz digitaler Audio- und Videoinhalte, die über digitale Videoverbindungen übertragen werden. Es handelt sich um eine Form des digitalen Rechtemanagements (DRM). Das Signal wird vom HDCP-fähigen Gerät verschlüsselt und vom empfangenden Gerät mit HDCP entschlüsselt. Jedes HDCP-Gerät verfügt über einen Chip mit einer eindeutigen Identifikationsnummer (ID). HDCP verwendet eine Blacklist, auf der Chips mit IDs verzeichnet sind, die für illegale Wiedergabe verwendet wurden. Diese Blacklist wird aktuell gehalten und über Filme oder Geräte-Updates verteilt. Geräte mit HDCP-Chips auf der Blacklist können somit unbrauchbar gemacht werden. Wenn ein Umschalter oder Konverter HDCP unterstützt, bedeutet dies, dass die ID-Überprüfung und der Verschlüsselungs-/Entschlüsselungsprozess über diesen Umschalter oder Konverter erfolgen kann. Bei Kabeln oder Adaptern wird das Signal 1:1 durchgereicht; die HDCP-Unterstützung ist besonders wichtig bei Konvertern, Umschaltern, Splittern und anderen Anwendungen, meist mit Netzteilen, bei denen Schaltungen oder Konvertierungen stattfinden.
DisplayPort ist ein Audio- und Videostandard, der von der Video Electronics Standards Association (VESA) entwickelt wurde. Dieser Standard besteht seit 2005 und wird hauptsächlich für die Übertragung von Bildsignalen verwendet, beispielsweise zwischen Computer und Bildschirm. Verschiedene Hersteller, darunter ATI, Dell, HP, Samsung, Philips und Intel, unterstützen den DisplayPort-Standard. HDMI ist ein großer Konkurrent von DisplayPort, jedoch ist DisplayPort aufgrund fehlender Lizenzgebühren günstiger in der Implementierung. Außerdem wird ein DisplayPort-Kabel oft verwendet, um VGA- oder DVI-Kabel zu ersetzen. Eine kleinere Variante des DisplayPort-Kabels ist das Mini DisplayPort-Kabel.
Viele neue Notebooks sind mit einem Mini DisplayPort-Anschluss ausgestattet. Hier kann ein Kabel oder Adapter angeschlossen werden, der auf (Mini) DisplayPort, HDMI, DVI oder VGA konvertiert.
