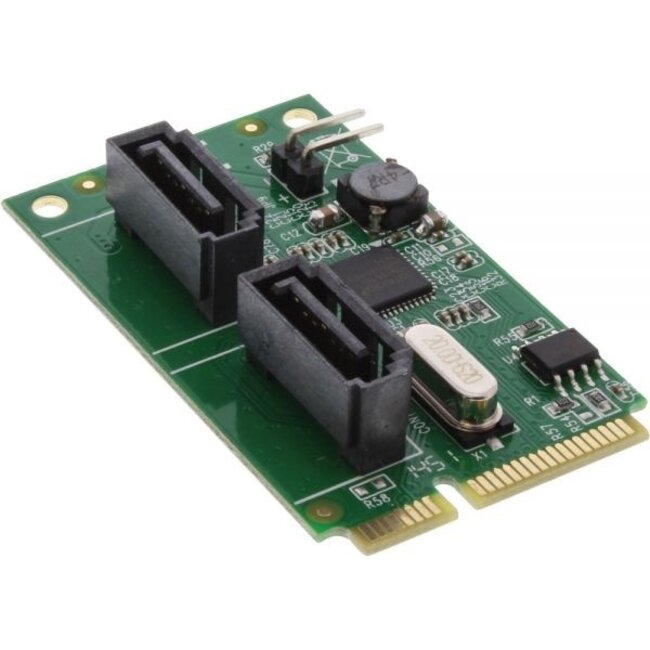

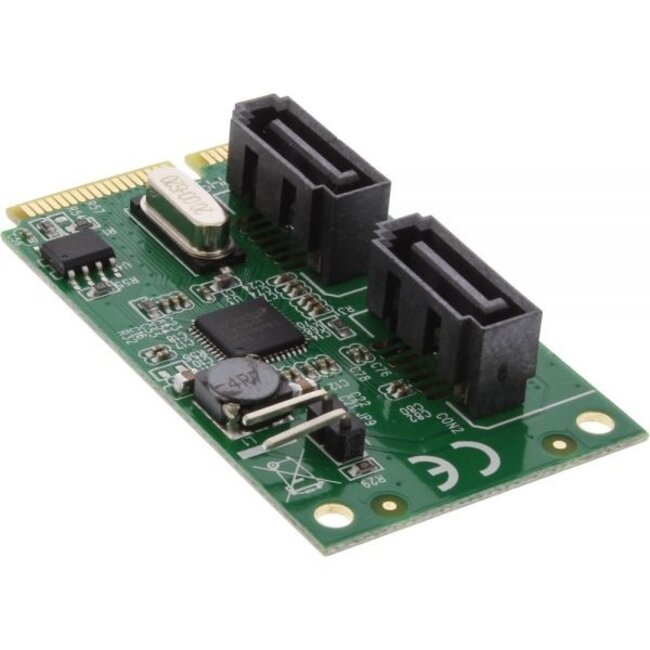

InLine MiniPCIe Karte - 2x SATA600 mit RAID-Funktion

Diese Mini PCIe Karte entspricht dem SATA 600 Standard (SATA 3.2, Geschwindigkeiten bis zu 6 Gb/s) und dem PCI Express 2.0 Standard. Die Karte ist außerdem kompatibel mit SATA300 (SATA II, Geschwindigkeiten bis zu 3 Gb/s) und SATA150 (SATA I, Geschwindigkeiten bis zu 1,5 Gb/s). Darüber hinaus bietet diese Karte die Möglichkeit für Hardware-RAID 0, 1 sowie Drive Spanning.

PCI

PCI, kurz für Peripheral Component Interconnect, ist ein Standard für Erweiterungssteckplätze auf dem Motherboard eines Computers. Diese Steckplätze ermöglichen es, dem Motherboard zusätzliche Funktionen hinzuzufügen, wie beispielsweise eine Soundkarte oder Netzwerkkarte.

PCI-Express (PCIe)

Der Nachfolger PCIe (Peripheral Component Interconnect Express) ermöglicht höhere Geschwindigkeiten. PCIe gibt es in verschiedenen Formaten: 1x, 4x, 8x und 16x, wobei 1x das kleinste und 16x das größte Format ist. Eine kleinere Karte kann problemlos in einen größeren Steckplatz eingesetzt werden, umgekehrt funktioniert dies jedoch nicht.

Mini PCI-Express (MiniPCIe)

MiniPCIe ist eine kleinere Variante, die in Mini-PCs und Laptops verwendet wird.

Welche PCI-Kartenart benötigen Sie?

Welche Schnittstelle Sie benötigen, hängt von Ihrem Motherboard und den noch verfügbaren Anschlüssen ab. Am besten öffnen Sie dazu Ihren PC und schauen direkt auf das Motherboard – meist muss dafür die linke Seitenabdeckung des Gehäuses entfernt werden. Das Motherboard ist die größte Leiterplatte im Computer und ist in den meisten Fällen an der Rückwand befestigt. Die PCI(e)-Slots finden Sie unten links auf dem Motherboard. Anhand des Bildes bei diesem Artikel können Sie schnell erkennen, ob es sich um einen PCI- oder PCIe-Steckplatz handelt.

Spezifikationen InLine MiniPCIe Karte - 2x SATA600 mit RAID-Funktion

• Basierend auf dem ASMedia ASM1061R Chipsatz
• x1 PCIe Schnittstellenkarte mit bis zu 2,5 Gb/s Bus-Bandbreite
• Formfaktor: Full-size Mini-PCIe Karte
• 2 vertikale, interne SATA-Anschlüsse
• Entspricht den PCI Express 2.0 Spezifikationen
• Unterstützt durch die integrierten Windows-Treiber
• Anschlüsse: 2x SATA 6 Gb/s Ports
• Entspricht der SATA Spezifikation Rev. 3.2
• Entspricht der SATA AHCI Spezifikation 1.3
• Kompatibel mit SATA600 (SATA III, bis zu 6 Gb/s), SATA300 (SATA II, bis zu 3 Gb/s) und SATA150 (SATA I, bis zu 1,5 Gb/s)
• Unterstützt Native Command Queue (NCQ)
• Unterstützt RAID 0, RAID 1 und SPAN-Modus
• Automatischer Wiederaufbau wird unterstützt

Systemanforderungen:

• Windows Vista oder höher / Linux
• Computer mit einem freien Mini PCI Express Slot

Lieferumfang:

• Mini-PCIe Karte 2x SATA 6 Gb/s
• Bedienungsanleitung
