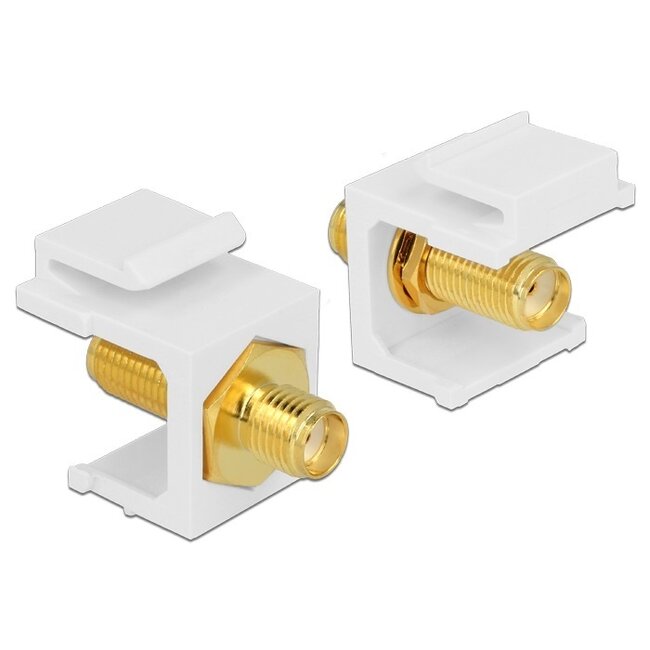

Keystone Modul SMA (w) - SMA (w)

Verwenden Sie diese Keystone Modul, um eine Steckdose mit Keystone-Port, beispielsweise eine Wandsteckdose oder ein Patchpanel, mit einem SMA-Anschluss auszustatten.

Eigenschaften:

• integrierbar in das Keystone-System (19,2 x 14,9 mm)
• Standardmodul-Breite: 16,3 mm
• Impedanz: 50 Ohm
• RoHS-konform

Was ist Keystone?

Keystone ist ein standardisiertes Klicksystem zur Montage von Anschlüssen in u.a. Wandsteckdosen, Ausgabeboxen, Montageframes, Patchpanels, DIN-Schienen etc. Keystone ermöglicht es, Anschlüsse einfach und ohne Schrauben oder Löten an jedem gewünschten Ort zu realisieren. Die Module werden in die Öffnungen eingeklickt und die Kabel können angeschlossen werden.

Kompakte und Standardmodule

Die kompakten Module mit einer Breite bis zu 15,9 mm sind schmaler als die Standardmodule mit einer Breite von 16 - 18 mm. Sowohl kompakte als auch Standardmodule sind in das universelle Keystone-System integrierbar. Möchten Sie beispielsweise ein Patchpanel mit 48 Ports montieren, sind die Standard-Keystone-Module zu breit und Sie sollten kompakte Module verwenden. Bei allen Keystone-Steckdosen auf unserer Webseite ist angegeben, für welche Modulbreite sie geeignet sind.

SMA-Stecker

Der SMA-Stecker ist ein schraubbarer, kompakter Koaxial-RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechter tauscht. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, jedoch sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss ist häufig auch an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

Technische Daten Keystone Modul SMA (w) - SMA (w)

• Anschlüsse: SMA (weiblich) - SMA (weiblich)
• Impedanz: 50 Ohm
• integrierbar in Keystone-System (19,2 x 14,9 mm)
• Modulmaße (B x H x T): 16,3 x 22,3 x 24,5 mm
• Gehäuse: Kunststoff
• Lieferumfang: 1 Modul
• Farbe: Weiß
• RoHS-konform
• Garantie: 2 Jahre
