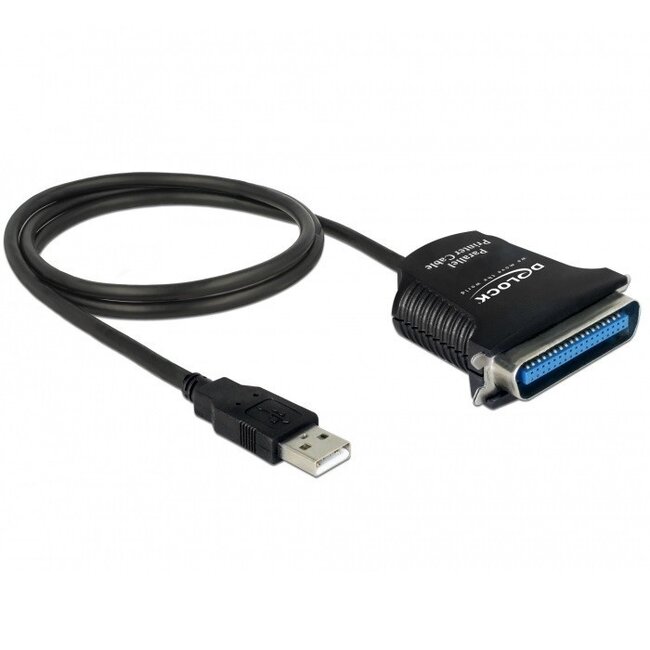

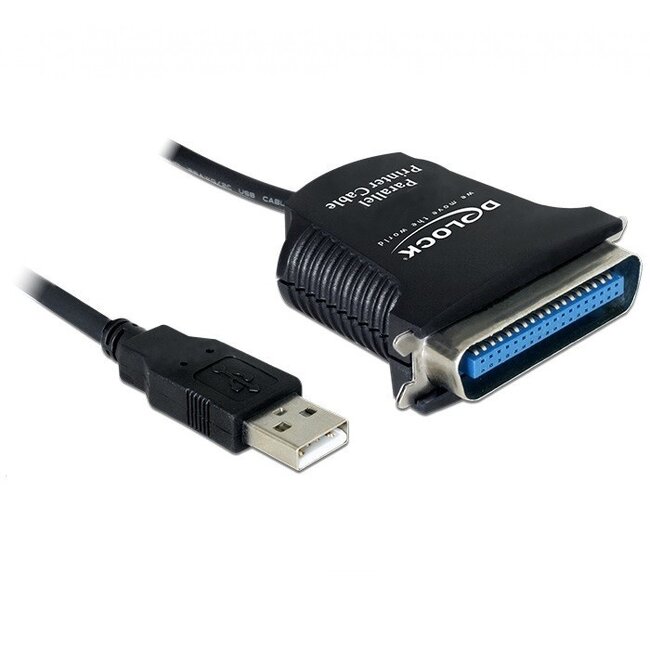

Premium USB-A (m) zu 36-poliger SUB-D (m) IEEE1284 parallele Druckerkabel

Dieser Konverter ermöglicht die Verbindung von parallelen Geräten mit 36-poligem Centronics IEEE1284-B LPT-Anschluss mit einem Computer oder Notebook mit USB Typ A Anschluss.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Serielle Anschlüsse an Computern bestehen meist aus 9 oder 25 Pins, während ein paralleler Anschluss fast immer 25 Pins hat. Die COM1- und COM2-Anschlüsse am Computer sind seriell, während der LPT1-Anschluss (der Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann somit auch für parallele Zwecke verwendet werden, dies wird durch die Anschlüsse bestimmt, an die das Kabel angeschlossen wird.

IEEE-1284 Anschluss

IEEE1284 ist weniger ein Anschluss, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt 3 Arten von Anschlüssen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Anschluss mit 2 „Klick“-Klemmen an den Seiten.

IEEE1284-C

Der IEEE1284-C Anschluss, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einer begrenzten Anzahl von HP-Druckern (z.B. HP Laserjet 1100). Es handelt sich um eine kleinere Version des Standard IEEE-1284-B Centronics Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.

Technische Daten Premium USB-A (m) zu 36-poliger SUB-D (m) IEEE1284 parallele Druckerkabel

• Anschlüsse: USB-A (männlich) - Centronics 36-polig (männlich)
• Paralleler Anschluss Typ Centronics (Standard IEEE1284-B)
• 36-poliger Centronics Anschluss mit Klemmen
• Kommunikationsstandard: IEEE 1284 (parallel)
• Anwendung: Computer (USB) > Drucker (36-poliger Centronics LPT)
• Entspricht USB1.1 Full Speed Spezifikationen
• Voll kompatibel mit USB2.0 und USB3.0 Anschlüssen
• Chipsatz: ja (Typ unbekannt)
• Geeignet für Datenraten bis zu 12 Mbps
• Unterstützt USB-Drucker über virtuelle USB-Schnittstelle
• Unterstützt bidirektionale Drucker, SPP, EPP, ECP
• Systemanforderungen: Windows 98 oder neuer
• Bus-gespeist (Stromversorgung über USB-Anschluss des Computers/Notebooks)
• Konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre

Downloads

Produktblatt
Treiber für Windows 98 und Windows ME

Achtung!

Treiber müssen nur für Windows 98 und Windows ME heruntergeladen werden. Für Windows XP und neuere Versionen werden die Treiber nach Anschluss automatisch installiert.
