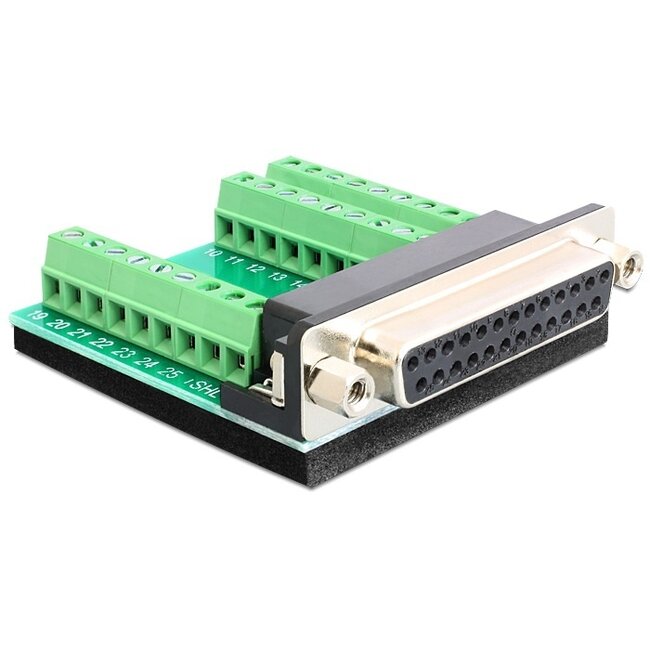

Serieller RS232 Anschluss 25-poliger SUB-D (w) - 27-poliger Terminal Block / Schrauben

Verwenden Sie diesen 25-poligen RS-232 Datenanschluss, um ein Kabel oder Gerät mit einem 25-poligen SUB-D Anschluss auszustatten. Der Anschluss wird mittels Schrauben am Kabel befestigt.

Terminal Block

Ein Terminal Block Anschluss ist ideal für Hobby- oder Testanwendungen. Der Anschluss ist mehrfach verwendbar und lässt sich einfach an einem Kabel befestigen.

SUB-D Anschlüsse

SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Name Miniatur war zur Zeit der Einführung passend, heute handelt es sich um relativ große Anschlüsse. SUB-D Anschlüsse haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Anschlüsse gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist somit ein männlicher 25-poliger SUB-D Anschluss, während DA15M ein 15-poliger SUB-D Anschluss ist.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Ein serieller Anschluss an Computern besteht meist aus 9 oder 25 Pins, während ein paralleler Anschluss fast immer 25 Pins hat. Die COM1 und COM2 Anschlüsse am Computer sind seriell, während der LPT1 Anschluss (Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann auch für parallele Zwecke verwendet werden – dies wird durch die angeschlossenen Ports bestimmt.

USB zu seriell oder parallel

Falls Ihr System keinen seriellen oder parallelen Anschluss besitzt, können Sie einen USB-Port in einen seriellen oder parallelen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-seriell oder USB-zu-parallel Konverter.

25-poliger SUB-D Anschluss

Der 25-polige SUB-D Anschluss wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Anschluss, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Arten von Anschlüssen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Anschluss ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Anschluss mit zwei „Klick“-Klemmen an den Seiten.

IEEE1284-C

Der IEEE1284-C Anschluss, auch HP Centronics, Mini-Centronics oder MDR36 genannt, findet sich bei einigen HP-Druckern (z.B. HP Laserjet 1100). Es handelt sich um eine kleinere Version des IEEE-1284-B Centronics Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D zu Mini Centronics mitgeliefert.

Technische Daten Serieller RS232 Anschluss 25-poliger SUB-D (w) - 27-poliger Terminal Block / Schrauben

• Anschlüsse: 25-poliger SUB-D (weiblich) - 27-poliger Terminal Block
• Anschlusstyp: seriell (RS-232)
• Bauform: gerader Anschluss
• Befestigung: Schrauben
• Maximale Kabeldurchmesser: Ø = 3,81 mm
• Unterseite mit Isolierung und Anti-Rutsch-Pad
• Abmessungen (L x B x H): 54,20 x 53,04 x 16,05 mm
• Lieferumfang: 1 Anschluss
• Konformität: RoHS
• Farbe: Grau
• Garantie: 2 Jahre
