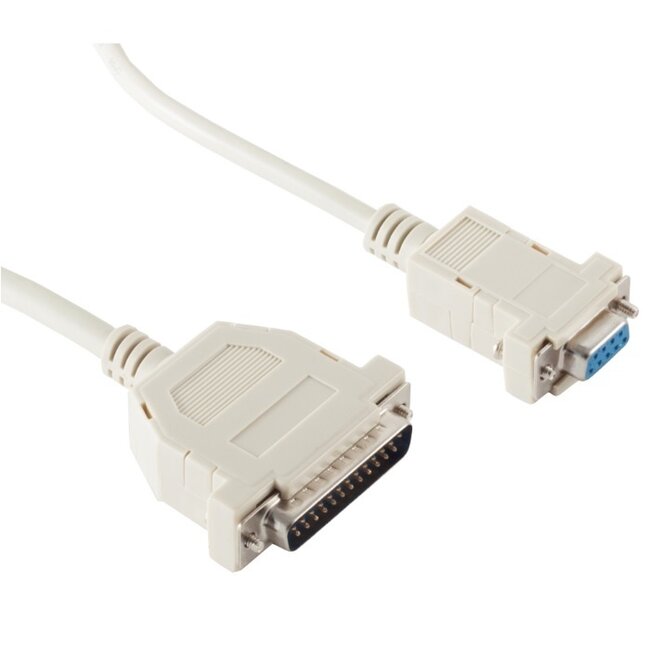

Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 25-poliger SUB-D (m)

Verwenden Sie dieses 9-polige auf 25-polige RS-232-Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen zwei Hosts (Computern) oder zwei Geräten mit RS-232-Anschlüssen herzustellen.

Nullmodemkabel

Bei einem Nullmodemkabel sind bestimmte Adern so verbunden, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Gerät geben muss. Mit einem Nullmodemkabel können beispielsweise zwei Computer direkt miteinander kommunizieren.

SUB-D Stecker

SUB-D-Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Begriff „Miniatur“ war zu der Zeit passend, als diese Stecker gebräuchlich wurden, heute handelt es sich jedoch um relativ große Stecker. SUB-D-Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D-Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D-Stecker, während ein DA15M ein 15-poliger SUB-D-Stecker ist.

Serielle und parallele Kabel

Eine serielle Verbindung überträgt Daten bitweise, während eine parallele Verbindung alle 8 Bits eines Bytes parallel überträgt. Ein paralleler Anschluss ist daher deutlich schneller als ein serieller Anschluss. Serielle Anschlüsse an Computern haben meist 9 oder 25 Pins, während parallele Anschlüsse fast immer 25 Pins besitzen. Die COM1- und COM2-Anschlüsse am Computer sind seriell, während der LPT1-Anschluss (Druckeranschluss) parallel ist. Serielle Anschlüsse werden auch als RS232 (Recommended Standard 232) bezeichnet. Ein serielles Kabel kann also auch für parallele Zwecke verwendet werden – dies wird durch die angeschlossenen Ports bestimmt.

USB zu seriell oder parallel

Wenn Ihr System keinen seriellen oder parallelen Anschluss besitzt, können Sie einen USB-Anschluss in einen seriellen oder parallelen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell- oder USB-zu-Parallel-Konverter.

25-poliger SUB-D Stecker

Der 25-polige SUB-D-Stecker wird auch als DB25 oder IEEE-1284 bezeichnet. IEEE1284 ist weniger ein Stecker, sondern vielmehr ein Standard für bidirektionale parallele Kommunikation zwischen Computern und anderen Geräten, meist (älteren) Druckern. Es gibt drei Steckertypen, die diesen Standard unterstützen: IEEE1284-A, IEEE1284-B und IEEE1284-C.

IEEE1284-A

Der IEEE-1284-A Anschluss findet sich meist als Druckeranschluss an (älteren) Computern. Der Stecker ist 25-polig (eine Reihe mit 13 Pins und eine Reihe mit 12 Pins).

IEEE1284-B

Der IEEE-1284-B Anschluss, auch Centronics 36-polig oder Micro Ribbon genannt, ist an parallelen Druckern zu finden. Ein großer Stecker mit zwei „Klick“-Klammern an den Seiten.

IEEE1284-C

Der IEEE1284-C, auch HP Centronics, Mini-Centronics oder MDR36 genannt, ist bei einer begrenzten Anzahl von HP-Druckern (z.B. HP Laserjet 1100) zu finden. Es handelt sich um eine kleinere Version des IEEE-1284-B Centronics-Steckers. Bei diesen Druckern wurde standardmäßig ein Kabel von 25-poligem SUB-D auf Mini-Centronics mitgeliefert.

Technische Daten Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 25-poliger SUB-D (m)

• Stecker: 9-poliger SUB-D (weiblich) - 25-poliger SUB-D (männlich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:1 / 2:2 / 3:3 / 4:6 / 5:7 / 6:20 / 7:5 / 8:4 / 9:22
• Anwendung: Host <-> Host / Gerät <-> Gerät (Nullmodemkabel)
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Adern: CCS (Copper Clad Steel – Stahl mit Kupferbeschichtung)
• AWG (American Wire Gauge): 28 AWG / 30 AWG
• Abgeschirmtes Kabel
• Kabeldurchmesser: 5,4 mm
• Konformität: RoHS
• Farbe: Beige / Elfenbein
• Garantie: 2 Jahre
