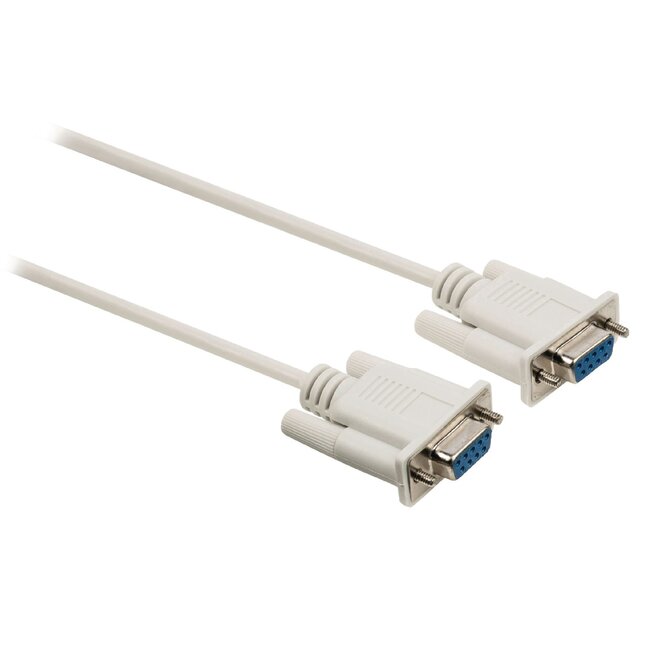

Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um eine Nullmodem-(Cross-)Verbindung zwischen 2 Hosts (Computern) oder 2 Geräten (mit RS-232 Schnittstellen) herzustellen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Name Miniatur war zur Zeit ihrer Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Nullmodemkabel mit teilweiser Handshaking-Unterstützung

Bei einem Nullmodemkabel werden einzelne Adern so verbunden, dass die Geräte direkt miteinander kommunizieren können, ohne dass es einen Host (Computer) und ein Device (Gerät) geben muss. Mit einem Nullmodemkabel können beispielsweise 2 Computer direkt kommunizieren. Hierfür sind die Pins 2 und 3 an beiden Steckern miteinander verbunden. Das Kabel mit teilweiser Handshaking-Unterstützung ermöglicht zudem eine Flusskontrolle (Flow Control). Dieses Kabel wird daher besonders bei DTE/DCE-kompatibler Hardware-Flow-Control mit hohen Übertragungsgeschwindigkeiten empfohlen.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell-Konverter.

RS-232 Nullmodem Pinbelegung (Pinout)

Die Pinbelegung (Pinout) dieses Nullmodem RS-232 Kabels ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1:- 2:3 = Rx > Tx 3:2 = Tx < Rx 4:6 = DTR > DSR 5:5 = Signalmasse
• Pins 6 bis 9 (unten von links nach rechts): 6:4 = DSR < DTR 7:8 = RTS > CTS 8:7 = CTS < RTS 9:-

Technische Daten Serielle RS232 Nullmodemkabel 9-poliger SUB-D (w) - 9-poliger SUB-D (w) / vergossene Stecker

• Stecker: 9-poliger SUB-D (weiblich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:- / 2:3 / 3:2 / 4:6 / 5:5 / 6:4 / 7:8 / 8:7 / 9:-
• Anwendung: Host < - > Host / Gerät < - > Gerät (Nullmodem / Crosskabel)
• Nullmodemkabel mit teilweiser Handshaking-Unterstützung
• Ausführung: vergossene Stecker mit Schrauben
• Leiter: CCS (Copper Clad Steel – stahlummantelter Kupferdraht)
• AWG (American Wire Gauge): nicht bekannt
• Kabeldurchmesser: 4,5 mm
• Konformität: RoHS
• Farbe: Beige / Elfenbein
• Garantie: 2 Jahre
