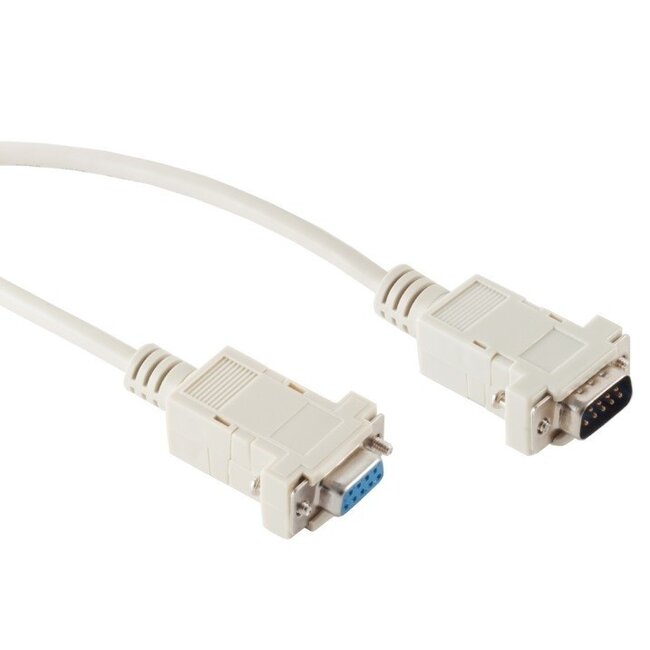

Serielle RS232 Verlängerungskabel 9-poliger SUB-D Stecker (m) - 9-poliger SUB-D Buchse (w)

Verwenden Sie dieses 9-polige RS-232 Datenkabel, um ein Gerät mit serieller Schnittstelle mit dem seriellen Anschluss Ihres PCs oder Notebooks zu verbinden. Auch als Verlängerungskabel geeignet.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern verwendet werden. Der Name „Miniatur“ war zur Zeit der Einführung passend, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, das immer mit „D“ beginnt, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Anschließend folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist also ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

USB zu seriell

Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter.

RS-232 Pinbelegung (Pinout)

Ursprünglich verfügte der RS-232 Stecker über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage findet man in der Praxis fast ausschließlich 9-polige RS-232 Stecker. Die Pinbelegung nach RS-232 Standard ist wie folgt:

• Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• Schutzleiter (Außenseite)

Spezifikationen Serielle RS232 Verlängerungskabel 9-poliger SUB-D Stecker (m) - 9-poliger SUB-D Buchse (w)

• Stecker: 9-poliger SUB-D (männlich) - 9-poliger SUB-D (weiblich)
• Kabeltyp: seriell (RS-232)
• Pinbelegung: 1:1 verbunden
• Anwendung: Host > Gerät
• Ausführung: geklickte Kunststoffstecker mit Schrauben
• Leiter: CCA (Copper Clad Aluminium – Aluminium mit Kupferbeschichtung)
• AWG (American Wire Gauge): 28 AWG
• geschirmtes Kabel
• Kabeldurchmesser: nicht bekannt
• Konformität: RoHS
• Farbe: beige / elfenbein
• Garantie: 2 Jahre
