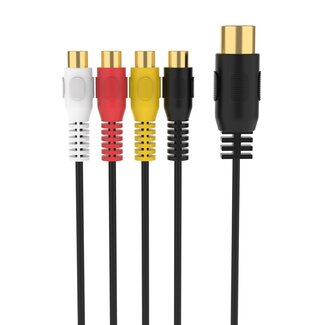

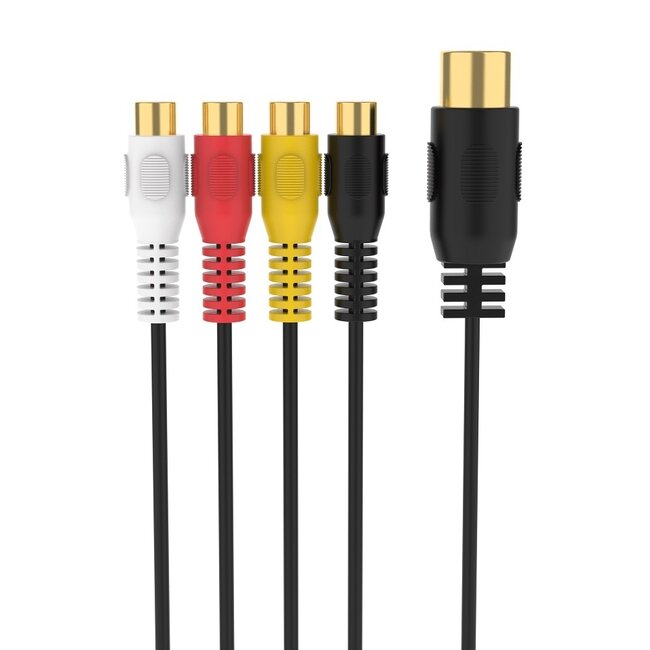

Verwenden Sie dieses Kabel, um ein Kabel mit 2x Cinch Stereo 2x RCA Steckern zum Aufnehmen und Abspielen an ein Gerät mit 5-poliger DIN-Buchse anzuschließen. Ältere Verstärker und Aufnahmegeräte verwenden diesen 5-poligen Anschluss für Audio. Der Cinch-Stecker wird auch als Tulp-Stecker oder RCA-Stecker bezeichnet.

Eigenschaften

• Sinox SOUND GO: Basiskabelqualität für analoge Audioverbindungen
• vergoldete Kontakte zur Vermeidung von Signalverlust
• Kupferleiter für eine fehlerfreie Signalübertragung
• flexible Zugentlastung zum Schutz vor Kabelbruch
• vergossene Stecker, speziell geeignet für intensive Nutzung
• geschirmtes Kabel für weniger Störungen und klare Klangqualität

Spezifikationen

• Stecker: DIN 5-polig (männlich) - 2x Cinch Stereo 2RCA (weiblich)
• für 5-polige und 7-polige DIN-Anschlüsse
• Signaltyp: analoges Stereo-Audio
• Anwendung 1: Recorder (DIN) - Ein-/Ausgang Verstärker (Cinch)
• Anwendung 2: Ein-/Ausgang Recorder (Cinch) - Verstärker (DIN)
• Ausführung: Standardstecker (gerade / gerade)
• Kabeltyp: rund (Standardkabel)
• Abschirmung: ja
• Kontakte: vergoldet
• Leiter: Kupfer
• konform: RoHS
• Farbe: schwarz
• Garantie: 2 Jahre

Geeignet zum Aufnehmen und Abspielen

Dieses Kabel eignet sich zum Anschluss eines Recorders mit DIN-Anschluss an einen Verstärker mit Cinch-Ein- und Ausgängen. Ebenso können Sie dieses Kabel verwenden, um einen Recorder mit Cinch-Ein- und Ausgängen an einen Verstärker mit DIN-Anschluss anzuschließen. Bei dem DIN-Stecker sind alle Pins belegt, was bedeutet, dass dieser sowohl Signale sendet als auch empfängt.

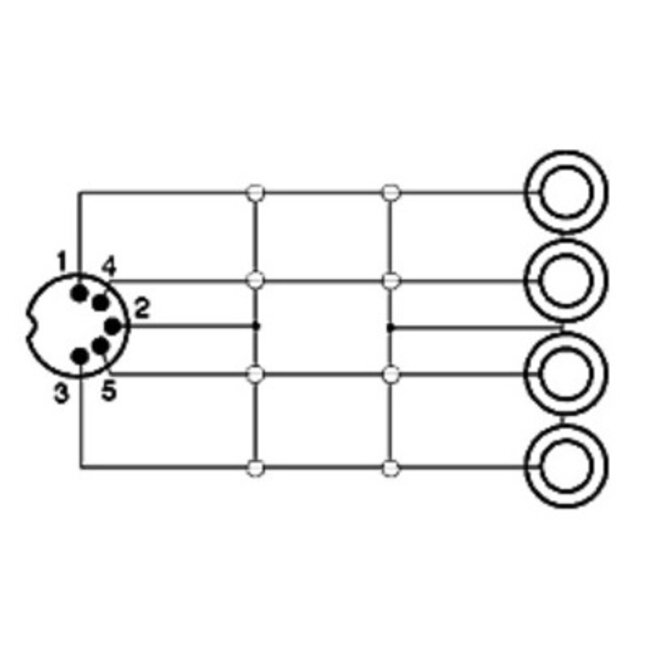

Pin 1 und 4 / Pin 3 und 5

Bei DIN-Steckern bestimmt die Pin-Belegung den Verwendungszweck des Kabels. Abspiel- und Aufnahmegeräte, wie Bandrecorder, Kassettendecks oder Plattenspieler, geben das abgespielte Signal über Pin 3 und Pin 5 aus. Das Eingangssignal für die Aufnahme erwarten sie an Pin 1 und 4. Bei Verstärkern und Radios mit eingebautem Verstärker ist es genau umgekehrt. Das eingehende Signal zur Wiedergabe wird hier an Pin 3 und Pin 5 erwartet, während das Signal für die Aufnahme über Pin 1 und Pin 4 gesendet wird.

Nicht geeignet zum Verbinden von Recorder zu Recorder

Dieses Kabel ist nicht geeignet, um einen Recorder mit einem anderen Recorder zu verbinden. Hierfür müssen Widerstände in den Signalleitungen integriert werden.

DIN-Anschluss

Viele Audio-, Video- und Computergeräte wurden ab 1955 mit DIN-Steckern ausgestattet. Seit 1975 wurde der DIN-Stecker schrittweise ausgemustert und seit den 1990er Jahren ist der Stecker auf neuen Geräten nahezu verschwunden. DIN steht für Deutsches Institut für Normung, die deutsche Normungsorganisation, die Normen herausgibt.
