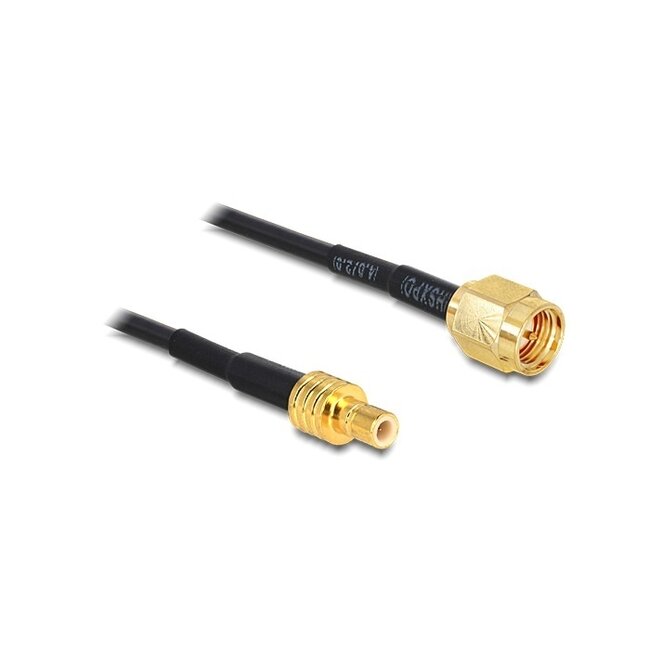

SMA (m) - SMB (w) Kabel - RG174 - 50 Ohm

Antennenkabel, mit der Sie ein Gerät mit SMA-Anschluss mit einem Kabel oder Gerät mit SMB-Stecker verbinden können. Diese Kabel eignet sich beispielsweise für Antennen, Modems, Router, (Satelliten-)Receiver und verschiedene andere Geräte mit Antennenanschluss.

Eigenschaften:

• 50 Ohm Impedanz
• RG-174 Kabel
• Kupferleiter
• geschirmtes Kabel
• vergoldete Kontakte

RG-Kabel

Viele Koaxialkabel tragen eine RG (Radio Guide) Kennzeichnung. Diese Kennzeichnung steht für die Spezifikationen des Kabels. Es gibt viele verschiedene RG-Kabeltypen, die meist für militärische Zwecke entwickelt wurden. Nach „RG“ folgt meist eine zweistellige oder dreistellige Zahl, gefolgt von einem zusätzlichen Buchstaben.

SMB-Stecker

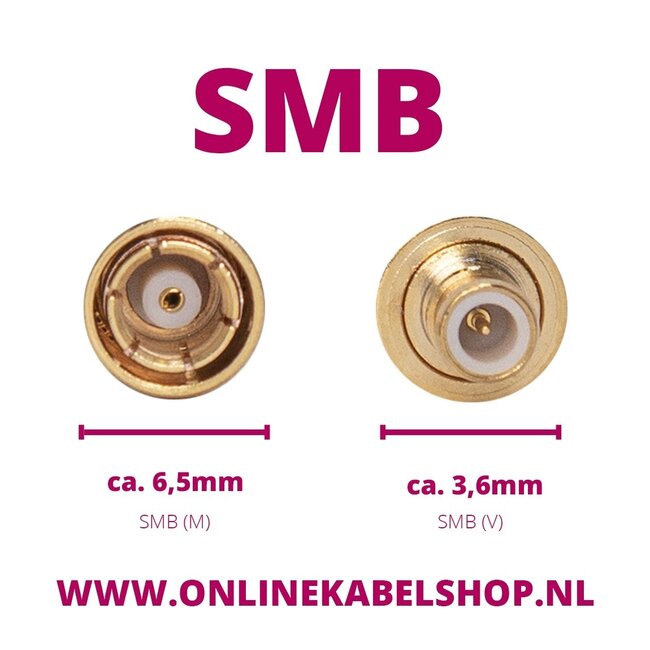

Der SMB-Stecker, die B-Version des SMA-Steckers, ist schmaler als ein SMA-Stecker. Außerdem ist der Stecker steckbar und nicht verschraubbar. SMB-Stecker sind in 50 Ohm und 75 Ohm Ausführungen erhältlich. Der SMB-Stecker weiblich hat einen Stift in der Mitte, während der SMB-Stecker männlich eine Buchse besitzt. Der männliche Stecker ist größer und wird über den weiblichen Stecker geschoben.

SMA-Stecker

Der SMA-Stecker ist ein verschraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren mit einer Impedanz von 50 Ohm entwickelt wurde.

Reverse Polarity SMA-Stecker

Neben den Standard-SMA-Steckern gibt es auch Reverse Polarity SMA-Stecker (RP-SMA). Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Stift die Geschlechtszuordnung wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA-Steckern, es sind jedoch Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA-Anschluss findet sich häufig an Wi-Fi-(Modem-)Routern mit abnehmbarer Antenne. Insgesamt gibt es 4 Arten von SMA-Steckern:

• SMA männlich (Stift innen, Gewinde innen)
• SMA weiblich (Buchse innen, Gewinde außen)
• RP-SMA männlich (Buchse innen, Gewinde innen)
• RP-SMA weiblich (Stift innen, Gewinde außen)

Spezifikationen SMA (m) - SMB (w) Kabel - RG174 - 50 Ohm

• Stecker: SMA (männlich) - SMB (weiblich)
• Kabeltyp: RG-174
• Leiterart: Kupfer (CU)
• Impedanz: 50 Ohm
• Dämpfung pro Meter: 1,0 dB @ 1 GHz / 2,0 dB @ 2,4 GHz / 3,3 dB @ 5,8 GHz
• minimale Biegeradius: 10 mm
• Kabeldurchmesser: 2,8 mm
• geschirmtes Kabel
• vergoldete Kontakte
• konform: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
