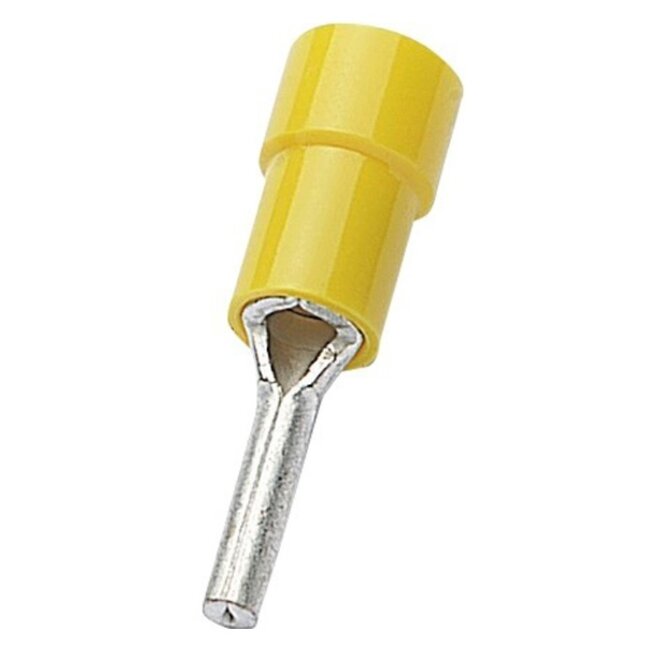

Stift-Kabelschuh (m) - 2,9 mm / gelb (100 Stück)
Verwenden Sie diesen Kabelschuh für verschiedene Anwendungen. Die Lieferung umfasst 1 Beutel mit 100 Kabelschuhen.
Kabelschuhe
Kabelschuhe sind häufig verwendete Bauteile in der Elektrotechnik. Ein Kabelschuh ist ein Fast-On- (oder Push-On-) Anschluss, der mit einer speziellen Crimpzange an ein Kupferkabel gecrimpt wird. Es gibt verschiedene Arten von Kabelschuhen, die Sie als praktische Verbindungselemente zum Verbinden von Kabeln verwenden können.
Verschiedene Farben der Kabelschuhe
Kabelschuhe sind in 3 verschiedenen Farben erhältlich:
- rot: maximale Stromstärke zwischen 0 und 16 A und Leiterquerschnitt zwischen 0,25 und 1,5 mm² (AWG 22-16)
- blau: maximale Stromstärke zwischen 17 und 25 A und Leiterquerschnitt zwischen 1,5 und 2,5 mm² (AWG 16-14)
- gelb: maximale Stromstärke zwischen 26 und 40 A und Leiterquerschnitt zwischen 4,0 und 6,0 mm² (AWG 12-10)
Technische Daten Stift-Kabelschuh (m) - 2,9 mm / gelb (100 Stück)
- Typ: Stiftstecker
- Ausführung: männlich
- Isolierung: halbisoliert

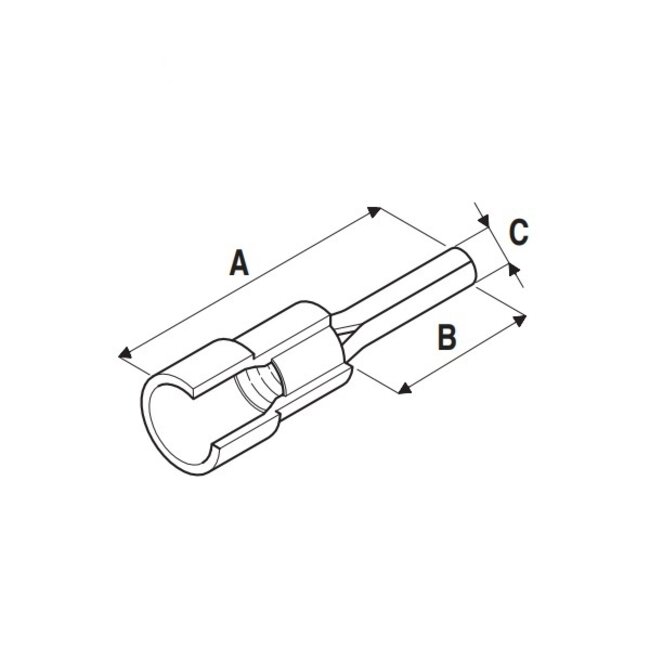

- Länge: 23,5 mm (siehe A)
- Stiftlänge: 14 mm (siehe B)
- Stiftdurchmesser: 2,9 mm (siehe C)
- maximale Stromstärke: 26 bis 40 A
- Leiterquerschnitt: 4,0 bis 6,0 mm² (AWG 12 bis AWG 10)
- Material: elektrolytisch verzinntes Kupfer mit Nylon-Isolierung
- Lieferumfang: 1 Beutel mit 100 Kabelschuhen
- Farbe: gelb
- konform: RoHS, UL (E344191)
- Garantie: 2 Jahre
